Глава 3. Установка и подключение системы
3.1. Вниманию установщика!
G Установка и настройка системы требует особых навыков и должна осуществляться
только квалифицированным персоналом.
G Перед тем как сверлить отверстия и крепить компоненты, убедитесь, что не повредите
какие-либо устройства или проводку.
G Провода системы размещайте вдали от движущихся механических частей и органов
управления – таким образом, чтобы в процессе эксплуатации автомобиля они не
мешали водителю, не перегибались и не перетирались.
G Для проверки цепей используйте тестер. Использование светового пробника может
привести к выводу электроники автомобиля из строя.
G Плохая проводка, например, вследствие некачественных соединений, может привести к
ненадежной работе системы и даже выходу ее из строя. Электрические соединения
рекомендуется осуществлять с использованием обжимных соединителей. Для
изоляции соединений используйте изоляционную ленту высокого качества или термо-
трубку.
G Установку системы и ее компонентов осуществляйте при снятых предохранителях.
Подачу электропитания осуществляйте только после монтажа всех компонентов.
G Система снабжена функцией турбо-таймера, поэтому во избежание несчастных
случаев и материального ущерба, следуйте инструкции, после установки тщательно
проверьте функционирование системы. Не передавайте автомобиль владельцу, пока
не убедитесь, что работа турбо-таймера прерывается при открывании двери, капота или
багажника.
3.2. Комплектация
Ÿ Центральный блок управления системы
Ÿ Брелок с дисплеем
Ÿ Брелок без дисплея
Ÿ Приемо-передатчик с кнопкой вызова и светодиодными индикаторами
Ÿ Двухуровневый датчик удара
Ÿ Реле блокировки с соединительной колодкой
Ÿ Служебная кнопка
Ÿ Провода для подключения системы
Ÿ Концевой выключатель для установки в капот
Ÿ Руководство по эксплуатации
Ÿ Индивидуальная упаковка с набором крепежных элементов
7
Внимание! Если при выключении режима охраны прозвучали четыре сигнала сирены, и пять
раза вспыхнули указатели поворотов, значит, система включала тревогу. Определить причину
тревоги можно по вспышкам светодиодных индикаторов системы
(см. "1.2. Светодиодные индикаторы
состояния")

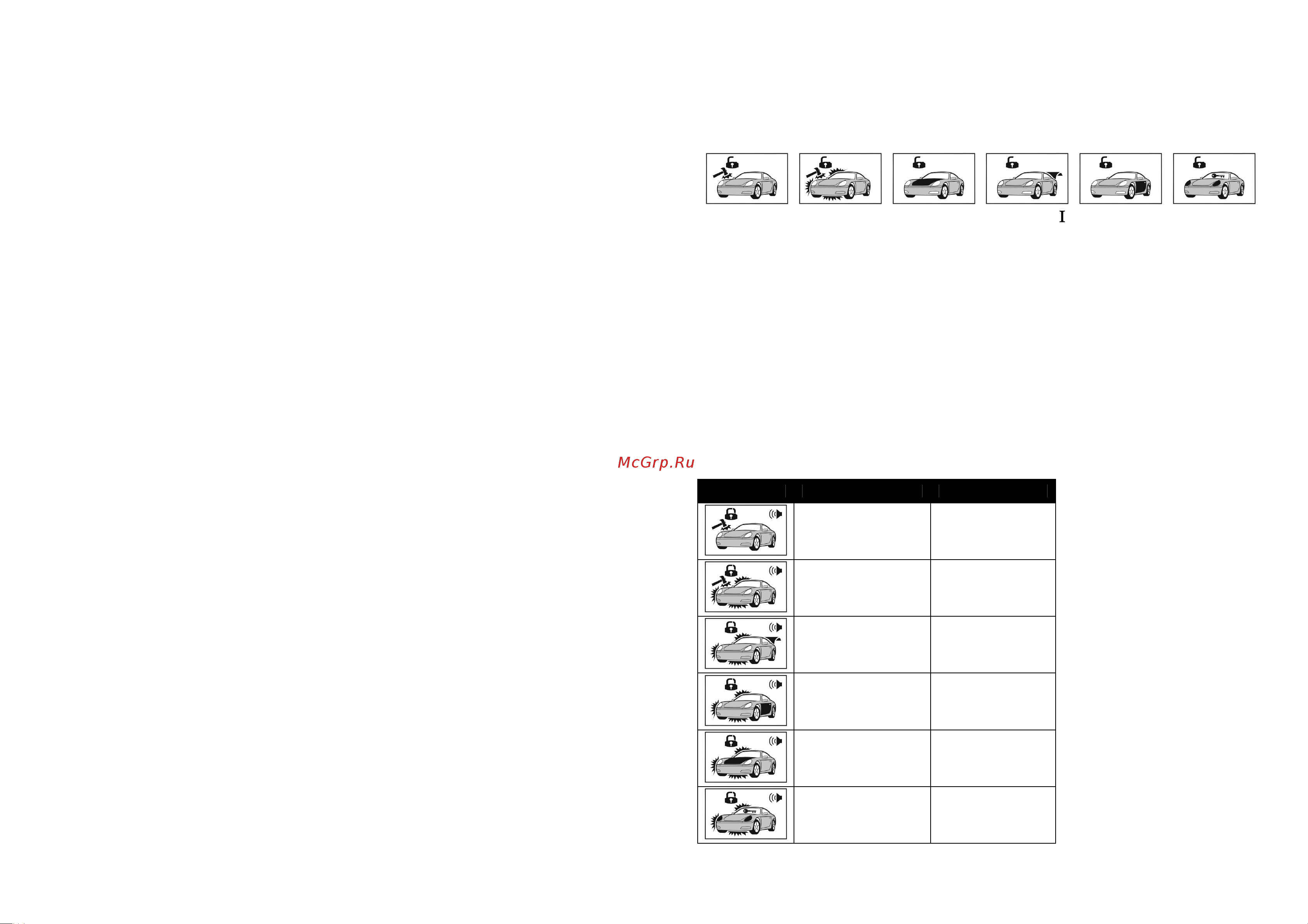

или по пиктограммам брелка с дисплеем:
Датчик удара:
предупреди-
тельная зона
Датчик удара:
сильный удар
Открывался
капот
Открывался
багажник
Открывалась
дверь
Зажигание
или
прерывание
питания
Чтобы повторно узнать причину тревоги, нажмите кнопку
брелка. Причина тревоги будет
храниться в памяти системы до включения зажигания или следующего включения охраны.
Автовозврат в режим охраны. Если в течение 40 сек. после выключения режима охраны не
были открыты двери и не включалось зажигание, система автоматически включит режим охраны.
В течение этих 40 сек. светодиодные индикаторы системы быстро мигают (либо, если были
срабатывания тревоги, показывают причину –
см. "1.2. Светодиодные индикаторы состояния"
).
Примечание. "Автовозврат в режим охраны" отменяется также при отпирании багажника с
помощью функции "Дистанционное отпирание багажника", если она реализована на этапе
установки.
1.5. Тревога
Система реагирует на нарушение охраняемых зон предупредительными сигналами сирены или
сигналами тревоги, во время которой звучит сирена и мигают указатели поворотов. Кроме
того, брелок с дисплеем (при условии нахождения в зоне действия системы) информирует
звуковыми и/или вибро-сигналами и соответствующей пиктограммой. Возможны следующие
сигналы системы (описывается стандартный режим охраны):
Пиктограмма
Сигналы автомобиля
Причина
5 коротких звуковых
+ 1 световой
(бесконечно
*
)
Предупредительная
зона датчика удара
тревога 30 сек.
(8 циклов
*
)
Вторая зона
датчика удара
(сильный удар)
тревога 30 сек.
(8 циклов
*
)
Открыт багажник
тревога 30 сек.
(8 циклов
*
)
Открыта дверь
тревога 30 сек.
(8 циклов
*
)
Открыт капот
30 сек.
(бесконечно
*
)
Включено
зажигание или
был перебой
питания
*
Если причина тревоги не
устранена (например,
механические воздействия на
автомобиль не прекращаются,
или дверь остается открытой). В
таком случае по прошествии 8
циклов тревоги соответствующая
зона будет исключена из охраны
до устранения причины.
Для прерывания сигналов брелка
нажмите любую кнопку. Далее,
если тревога еще звучит, для ее
прерывания снова нажмите
любую кнопку брелка. Система
останется в режиме охраны.
Примечание: в момент передачи
радио-сигнала система не
получает команды от брелка.
Подождите 4-5 секунд, пока
центральный блок прекратит
передачу, и повторите нажатие.
