РУКОВОДСТВО ПОльзОВаТеля
•
CHAMELEON B3

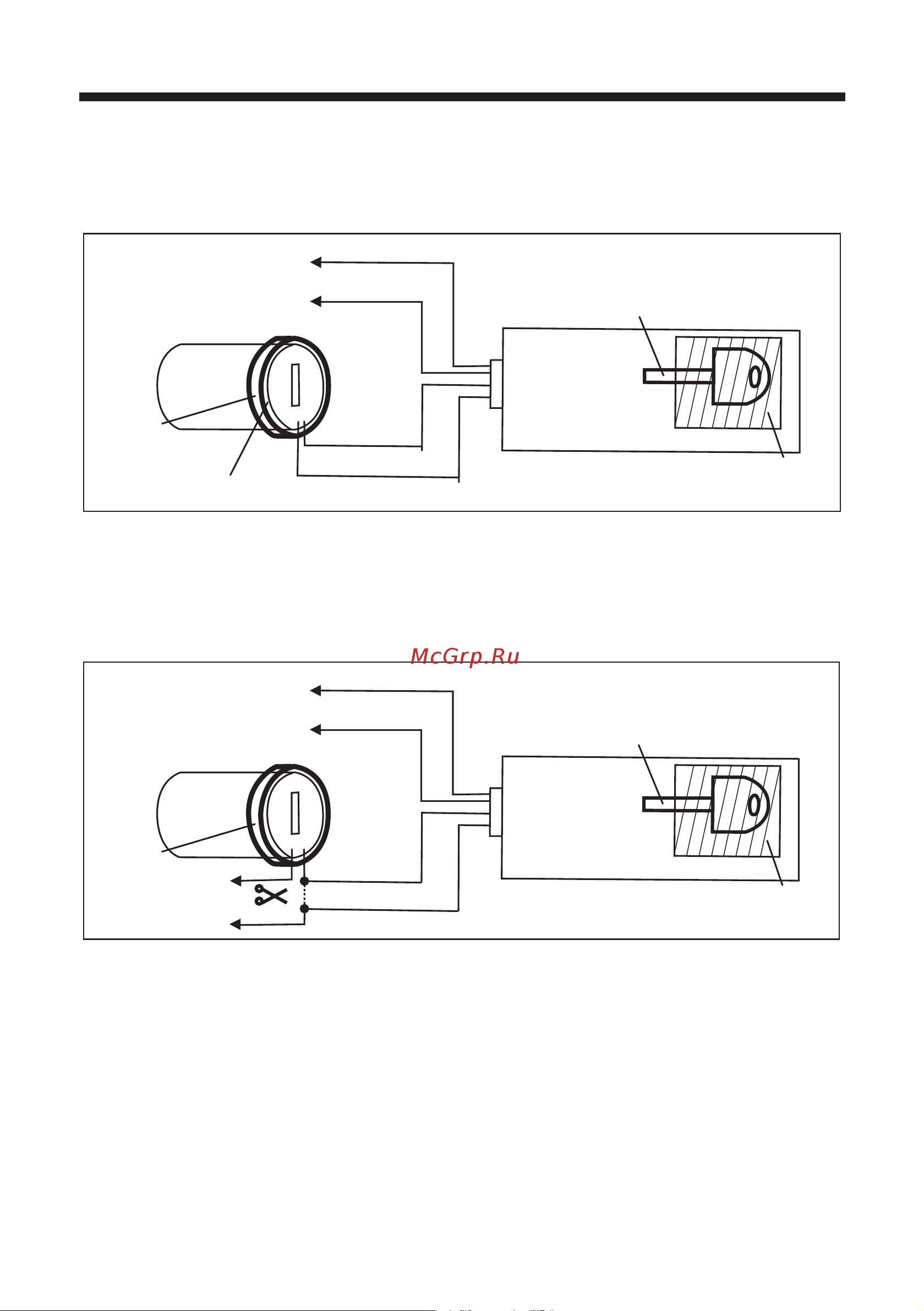

Схема подключения 1
Закрепите внешнюю рамочную антенну на цилиндре замка зажигания и подключите ее
к разъему на конце серых проводов. Важно, чтобы расстояние между штатной антенной
RFID и антенной модуля было минимальным.
к сигнализации
или модулю запуска
красный
дополнительный ключ
с транспондером
считыватель кода
транспондера
Модуль
В3
черный
серый
Замок
зажигания
серый
антенна модуля В3
антенна штатного
иммобилизатора
+12В
Схема подключения 2
Данный вид подключения рекомендуется при слабом сигнале штатного транспондерного
ключа. Отрежьте разъем на конце серых проводов и подключите серые провода в разрыв
цепи антенны штатного иммобилизатора. Рамочная антенна в этой схеме не использует-
ся.
к сигнализации
или модулю запуска
красный
дополнительный ключ
с транспондером
считыватель кода
транспондера
Модуль
В3
черный
серый
Замок
зажигания
серый
антенна штатного
иммобилизатора
+12В
Примечание 1.
Для увеличения охранных свойств установите модуль B3 в труднодоступном месте.
Для установки внутрь модуля используйте ключ с удалённой металлической частью -
чтобы злоумышленник не смог воспользоваться им для включения замка зажигания.
Примечание 2.
Все функции штатного противоугонного устройства (иммобилайзера) остаются преж-
ними всё время, пока не работает автоматический запуск двигателя.
