7

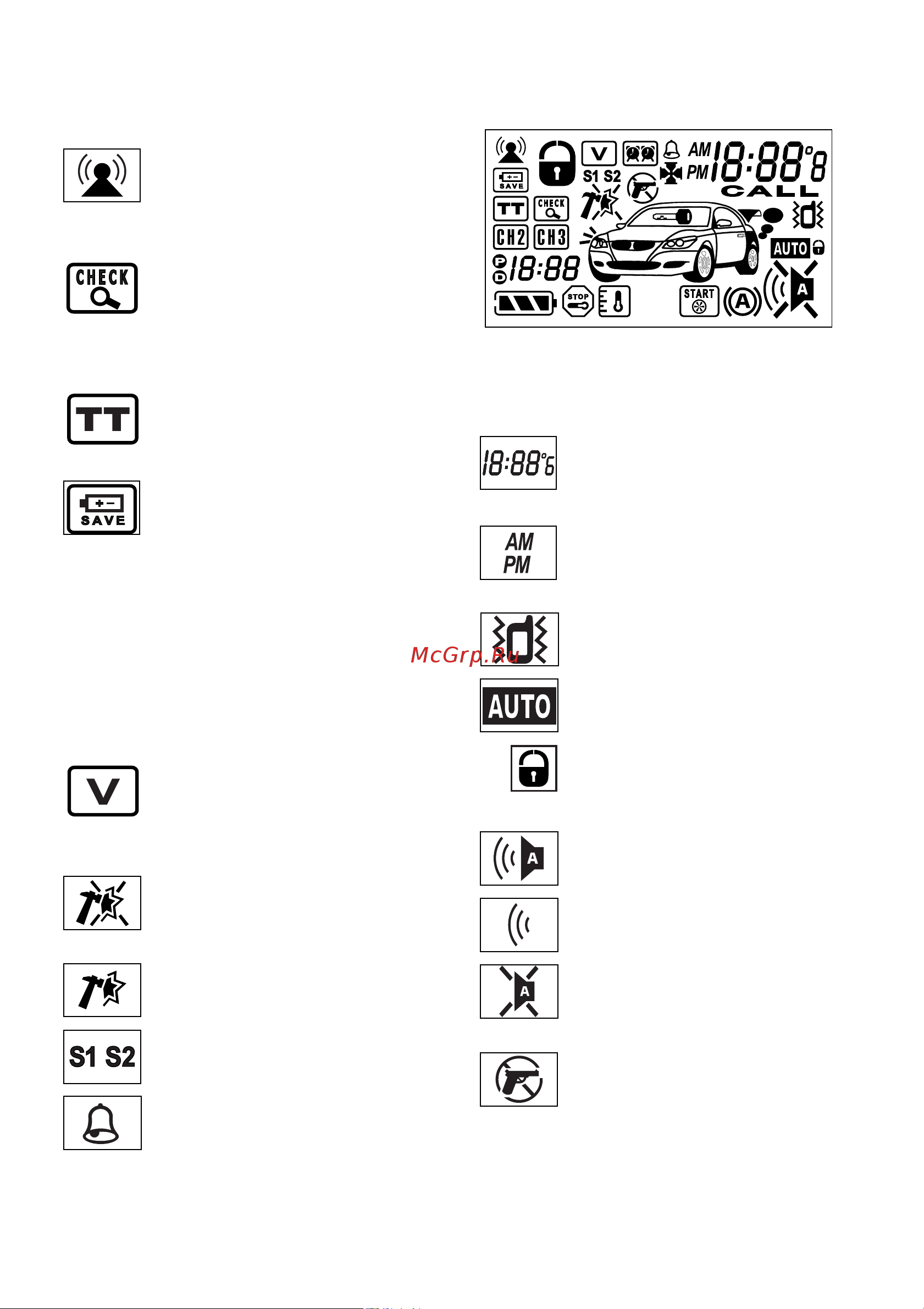

Индикатор включенного режима
«Турботаймер». Показывает, что
в системе режим активирован.
Индикатор включения режима эконо
мии питания брелокапейджера.
Включение/выключение режима про
изводится в режиме «Снято с охра
ны» одновременным нажатием кно
пок 1+F(5) до появления или исчез
новения индикатора «Save». В режи
ме «Снято с охраны» брелокпейджер
отключает свой приемник через
30 сек, о чем свидетельствует исчез
новение индикатора антенны.
Индикатор включения режима «Valet»
(режим сервисного обслуживания).
Присутствует на дисплее всегда, пока
система находится в режиме «Valet».
Индикатор состояния датчиков системы.
Датчик удара выключен. Выключено
срабатывание по главной зоне датчи
ка удара; постановка на охрану с об
ходом неисправного датчика удара.
Мигает при срабатывании датчиков
от сильного удара.
Индикаторы соответствующие
датчику 1 и датчику 2.
Индикатор будильника. Горит по
стоянно при включении функции
будильника.
Цифровой индикатор часового типа. Инди
кация и установка:
– реального времени (часы),
– времени будильника,
– времени работы турботаймера.
Индикатор указатель времени суток
(до полудня – АМ,
после полудня – PM).
Индикатор включения режима вибро
звонка.
Индикатор «AUTO» — включение
пассивной постановки на охрану.
Индикатор включения запирания
дверей при пассивной или ручной
постановке на охрану.
Индикатор подачи звукового сигнала
сирены при активированном режиме
«Охрана».
Индикатор отключения режима зву
кового сигнала при постановке и
снятии системы с охраны.
Индикатор отключения сирены в ре
жиме «Охрана».
Индикатор работы противоразбой
ной функции. Мигает, если активи
рована функция защиты от насиль
ственного захвата автомобиля
«AntiHiJack».
Комбинации индикаторов LCD!дисплея
Индикатор связи (антенна).
Пропадает в случае отсутствия
связи с центральным блоком или
в случае запроса на выполнение
несуществующей команды.
Проверка состояния системы с вы
водом на экран значений бортово
го напряжения и температуры.
Рис. 2
