6
Управление работой системы Sheriff ZX!1090

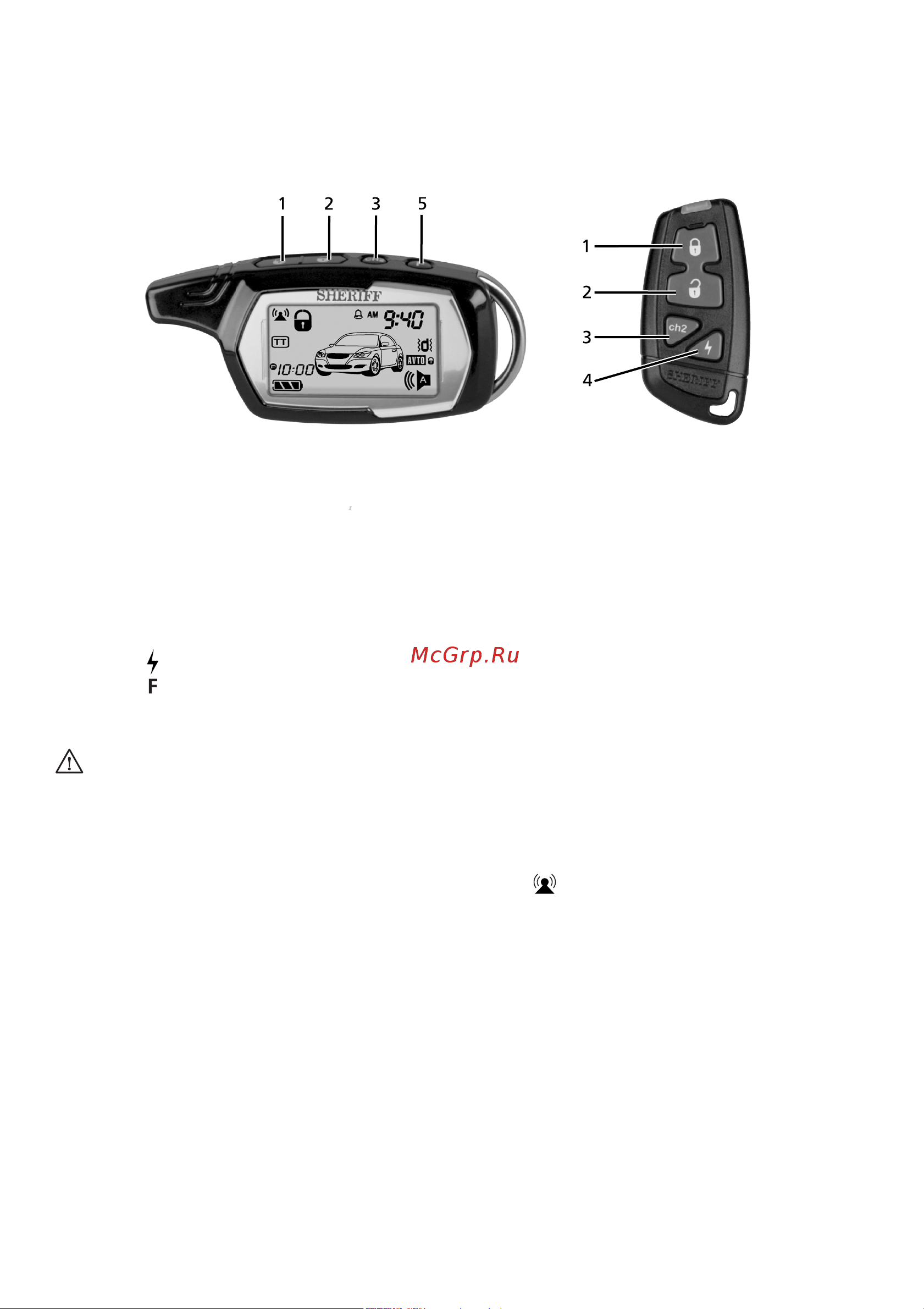

Функции кнопок брелоков!передатчиков
Функции кнопок брелоков!передатчиков
Кнопка постановки системы на охрану (ARM)
Кнопка снятия системы с охраны (DISARM)
Кнопка управления программируемым каналом CH2, режимами системы при постановке/снятии
с охраны, автоматическим запуском двигателя и поддержкой зажигания
Кнопка « » управления каналом СН3 и другими функциями дополнительного брелока
Кнопка « » дистанцион ного выбора функций и изменения параметров системы
Рис. 1
Внимание
В целях увеличения срока службы батареи брелока двухсторонней связи, контроль наличия связи
между ним и центральным блоком системы осуществляется вручную. Для проверки наличия связи
с брелокомпейджером и системой подайте команду, нажав любую кнопку, кроме F. Если связь при
сутствует — система «вернет» подтверждение выполнения команды с соответствующим звуковым
сигналом. В противном случае, через 3 сек LCDиндикатор антенны исчезнет с экрана, а зуммер
даст один длинный и один короткий сигнал.
