Инструкция по эксплуатации
10
БРЕЛОКИ РАДИОУПРАВЛЕНИЯ СИСТЕМОЙ
Особенности брелоков управления
В обоих брелоках применен диалоговый обмен кодовыми посылками с центральным блоком в процессе
выполнения системой команд управления.
Корректное выполнение системой различных команд управления посланных с любого брелока, пропи-
санного в память системы, зависит от длительности нажатия кнопок управления брелоков. Далее по
тексту при описании команд управления будут использованы следующие термины:
Короткое нажатие – нажатие кнопки на время 0,3…0,5 сек
Двойное нажатие – два коротких нажатия кнопки в течение 1 сек
Длительное нажатие #1 – нажатие и удержание кнопки до появления мелодичного звукового сигнала
брелока
Длительное нажатие #2 – нажатие и удержание кнопки до появления сначала мелодичного, затем
1 звукового сигналов брелока
Длительное нажатие #3 – нажатие и удержание кнопки до появления сначала мелодичного сигнала,
затем 1 (одного), затем 2 (двух) звуковых сигналов брелока.
Функциональное назначение одних и тех же кнопок обоих брелоков, входящих в комплект охранной
системы одинаковое.
Управление системой дополнительным брелоком ограничено базовыми функциями, включение которых
осуществляется только короткими и (или) длительными нажатиями #1 кнопок брелока.
Программирование режимов работы системы может осуществляться только основным брелоком с ЖК-
дисплеем.
Информация о срабатывании системы в режиме охраны передается только на основной брелок
с ЖК-дисплеем.
Информация о выполнении системой команд, посланных дополнительным брелоком, отображаются на
ЖК-дисплее основного брелока при условии, что режим энергосбережения основного брелока выключен
Индикация текущего времени на ЖК-дисплее основного брелока
Программирование режимов будильника и энергосбережения в основном брелоке
Выбор звукового или вибрационного режимов работы основного брелока
Люминесцентная подсветка ЖК-дисплея основного брелока
•
•
•
•
•
•
•
•
•
•
•

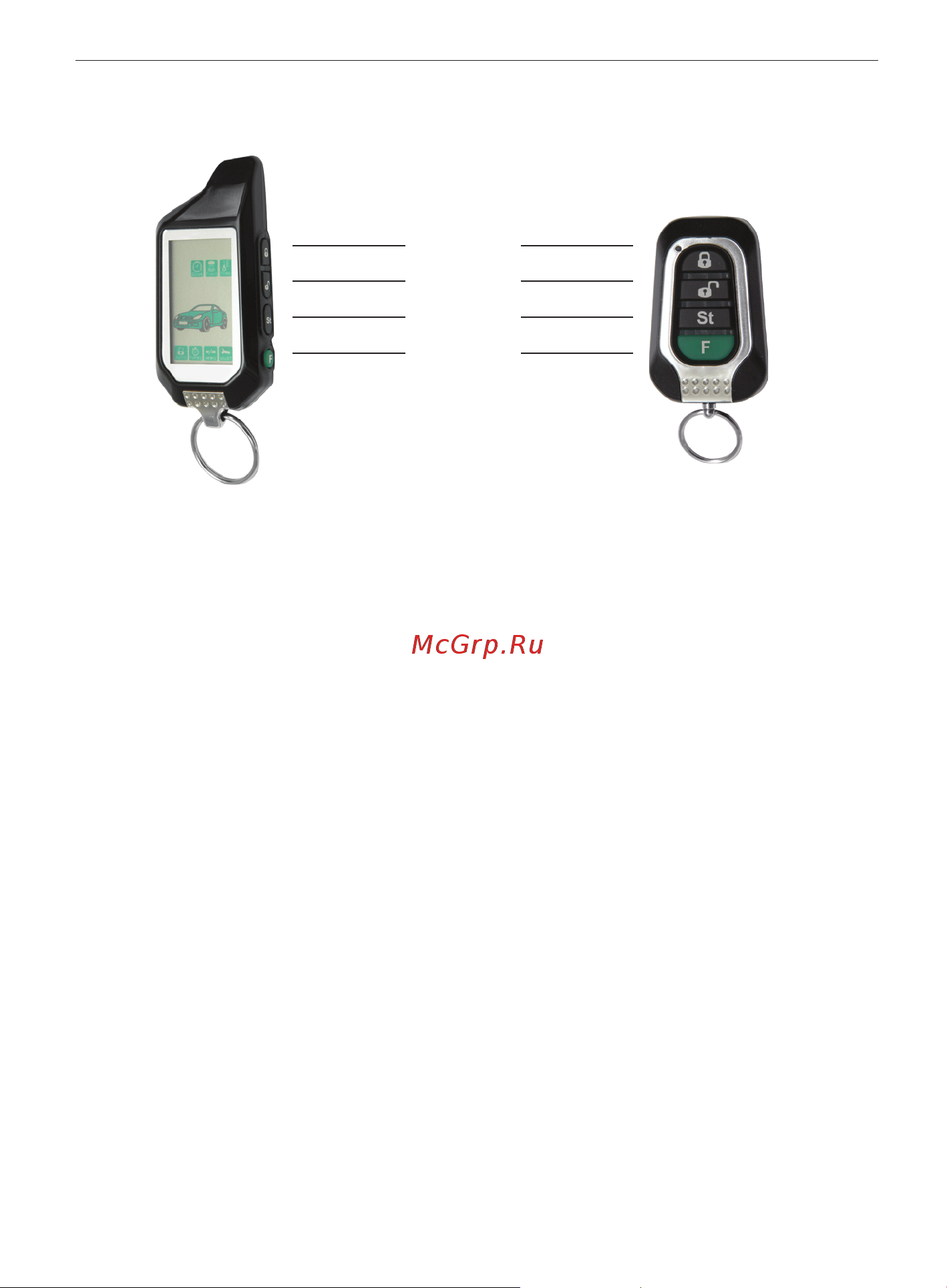

Основной брелок
с жидкокристаллическим дисплеем
(далее по тексту ЖК-дисплей)
Дополнительный брелок
со светодиодным индикатором
(далее по тексту СД)
Кнопка 3
Кнопка 2
Кнопка 1
Кнопка 4
