Pharaon x160 [3/16] Модель x160

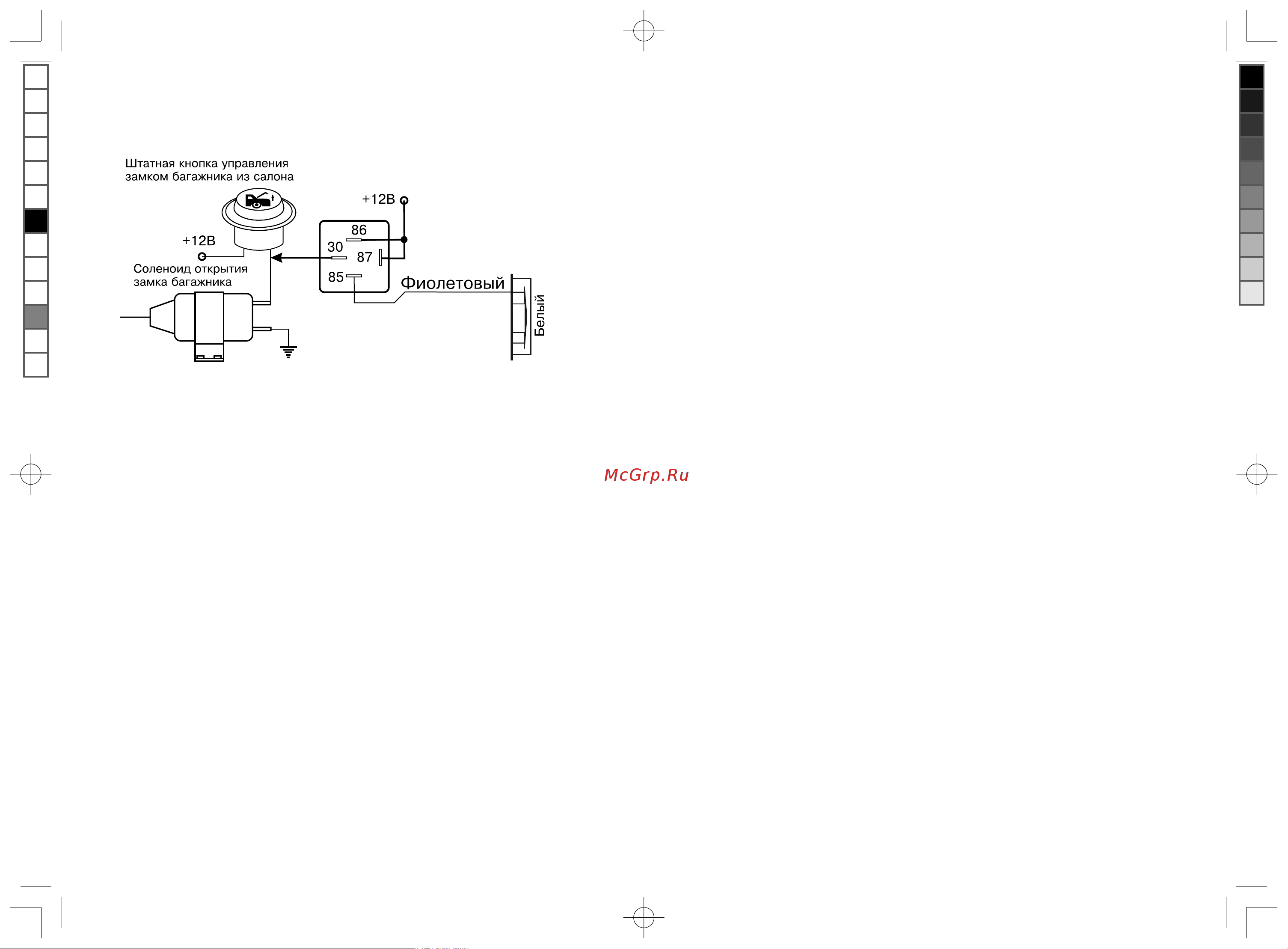

ПОДКЛЮЧЕНИЕ СОЛЕНОИДА ОТКРЫТИЯ

ЗАМКА БАГАЖНИКА

МОДЕЛЬ: x160

Работа датчика удара . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Работа дополнительного датчика . . . . . . . . . . . . . . . . . . . . . . 17

Датчик падения напряжения . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Выбор длительности импульса управления

центральным замком (0,5 или 3,5 сек.) . . . . . . . . . . . . . . . . . 18

Автоматическая постановка в режим охраны . . . . . . . . . . . 18

Автоматическое отпирание и запирание замков дверей

при включении и выключении зажигания . . . . . . . . . . . . . . . . 18

Работа на автомобилях, имеющих задержку

выключения салонного света . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Режим Anti Car-hijack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Таблица программируемых функций . . . . . . . . . . . . . . . . . . 21

Таблица назначения проводов . . . . . . . . . . . . . . . . . . . . . . . . 21

Схема подключения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Схемы подключения центрального замка . . . . . . . . . . . . . . . 26

Схема подключения соленоида замка багажника . . . . . . . 30

КОМПЛЕКТ ПОСТАВКИ

При покупке СТСТС убедитесь в комплектности поставки.

Указанный комплект поставки является базовым и может

быть расширен в соответствии с пожеланием покупателя

дополнительными компонентами.

Наименование . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Количество

Руководство по эксплуатации и установке . . . . . . . . . . . . . . . . . 1

Процессорный блок. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Датчик удара . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Брелок (передатчик) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Светодиодный индикатор состояния с кабелем (СИД) . . . . . . . 1

Реле блокировки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Колодка для реле блокировки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Кабель с двумя предохранителями и 13-контактным разъемом . . . . 1

Кабель с 7-контактным разъемом . . . . . . . . . . . . . . . . . . . . . . . . . 1
