Cobra 7918 [9/18] Расположение компонентов системы
![Cobra 7918 [9/18] Расположение компонентов системы](/views2/1987072/page9/bg9.png)
поверхность панели приборов. При установке сенсоров убедитесь, что
они не мешают работе других компонентов автомобиля.
Очень важно правильно установить сенсоры датчика для того, чтобы они
могли обеспечить полную защиту внутреннего объема салона автомобиля.
Направьте их приблизительно на середину заднего стекла и закрепите их
винтами. Убедитесь, что перед ними нет никаких препятствий.
Данная система включает ультразвуковой датчик объема, который
не требует регулировки. Его настройка происходит автоматически в
зависимости от объема салона автомобиля.
КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ КАПОТА
Используйте материалы, имеющиеся в комплекте. При правильной уста-
новке концевой выключатель должен иметь ход 5 мм при закрывании капо-
та. Покройте концевой выключатель тонким слоем масла для защиты от
коррозии.
АНТЕННА
Правильная установка антенны очень важна для нормального функциони-
рования системы. Провод антенны нельзя обрезать, подсоединять к дру-
гим проводам или корпусу автомобиля. Проложите его на расстоянии, как
минимум, 20 мм от корпуса автомобиля и других металлических частей.
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Мы рекомендуем обращать особое внимание на соединения проводов.
Соединения должны выполняться при помощи пайки или разъемов, кото-
рые обеспечивают надежность соединения. Прокладывайте провода
вдоль основных жгутов проводки автомобиля, закрепляя их при помощи
соответствующих стяжек.
Выполняйте подсоединения проводов в соответствии с прилагаемыми
схемами.
Место подсоединения системы на массу должно быть выполнено в точ-
ке подсоединения отрицательного провода аккумуляторной батареи к
массе автомобиля или подсоединяться непосредственно к отрицатель-
ной клемме аккумулятора.
COBRA BRIDGE 7918 17
Установка дополнительного микроволнового датчика.
Система предназначена для установки на автомобилях с питанием 12 В и
отрицательной полярностью массы. Система должна устанавливаться
квалифицированным специалистом в соответствии с прилагаемой инст-
рукцией. Сертификат установки должен быть полностью заполнен масте-
ром-установщиком. Не изменяйте и не модифицируйте систему, так как в
этом случае сертификат установки становится недействительным.
Компания Delta Elettronica S.p.A. не несет ответственность за поврежде-
ния, причиненные в результате неправильной установки системы или при
несоблюдении указанных технических требований.

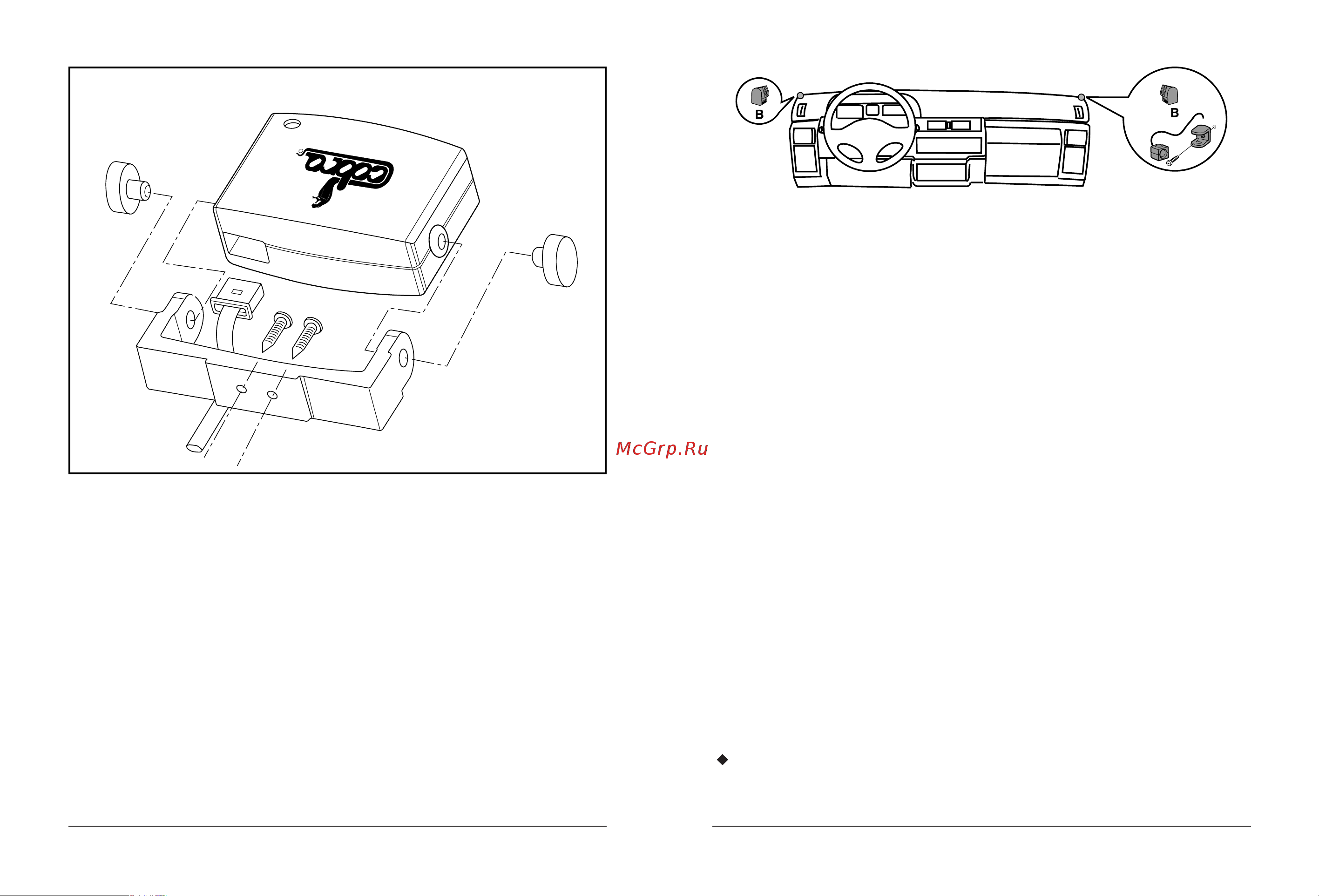

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ СИСТЕМЫ
БЛОК СИСТЕМЫ
Блок системы должен устанавливаться в моторном отсеке в дали от источ-
ников тепла. См. Рисунки для установки кронштейна блока. Рекомендуется
устанавливать основной блок системы в труднодоступном скрытом месте.
УЛЬТРАЗВУКОВОЙ ДАТЧИК ОБЪЕМА
Сенсоры датчика (обозначены буквой “В”) могут быть установлены на ло-
бовом стекле или на стойках заднего стекла. Наилучшим местом является
COBRA BRIDGE 791816
