RP-101RS

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ

Приемник выполнен в пластмассовом корпусе, на передней панели которого распо-

ложены 9 светодиодов и кнопка сброса индикации тревоги.

Зеленый светодиод ПИТАНИЕ горит всегда, когда приемник включен.

Индикация основного канала

Шесть светодиодов, помеченных значком «автомобиль», показывают состояние пе-

редатчика автомобильного пейджера основного канала.

Если автомобиль взят под охрану, горит зеленый светодиод ВЗЯТ, помеченный

значком «замок». Если автомобиль снят с охраны, светодиод ВЗЯТ не горит. В мо-

мент взятия подается одиночный звуковой сигнал, в момент снятия – двойной.

Если на автомобиле срабатывает тревожная зона ТРЕВОГА 1 или ТРЕВОГА 2, то

начинает мигать красный светодиод, помеченный одним или двумя восклицатель-

ными знаками соответственно, и включается тревожный звуковой сигнал.

При срабатывании предупредительного уровня объемного датчика или датчика уда-

ра (зона ПРЕДУПРЕЖДЕНИЕ), в течение 10 с мигает желтый светодиод, помечен-

ный значком «колокольчик», и подается кратковременный звуковой сигнал.

Если приемник работает с пейджером RP-102, который имеет функцию автоматиче-

ского контроля связи, то при потере связи с автомобилем начинает мигать красный

светодиод НЕТ СВЯЗИ, помеченный значком «перечеркнутая молния», и включает-

ся тревожный звуковой сигнал. Зеленый светодиод ЕСТЬ СВЯЗЬ, помеченный знач-

ком «молния», показывает, что от передатчика поступают контрольные радиосигна-

лы, позволяя визуально определить наличие связи при работе с пейджерами, кото-

рые не имеют функции автоматического контроля связи (RP-100 и RP-101).

Индикация дополнительного канала

Два красных светодиода, помеченные цифрой [2], индицируют тревогу по второму

(дополнительному) каналу. При получении тревожного сигнала от любого передат-

чика дополнительного канала, начинает мигать светодиод ТРЕВОГА ДОП. КАНАЛА,

помеченный восклицательным знаком, и включается тревожный звуковой сигнал.

Светодиод РЕЛЕ ДОП. КАНАЛА, помеченный значком «контакт», загорается, если в

данный момент включено тревожное реле дополнительного канала.

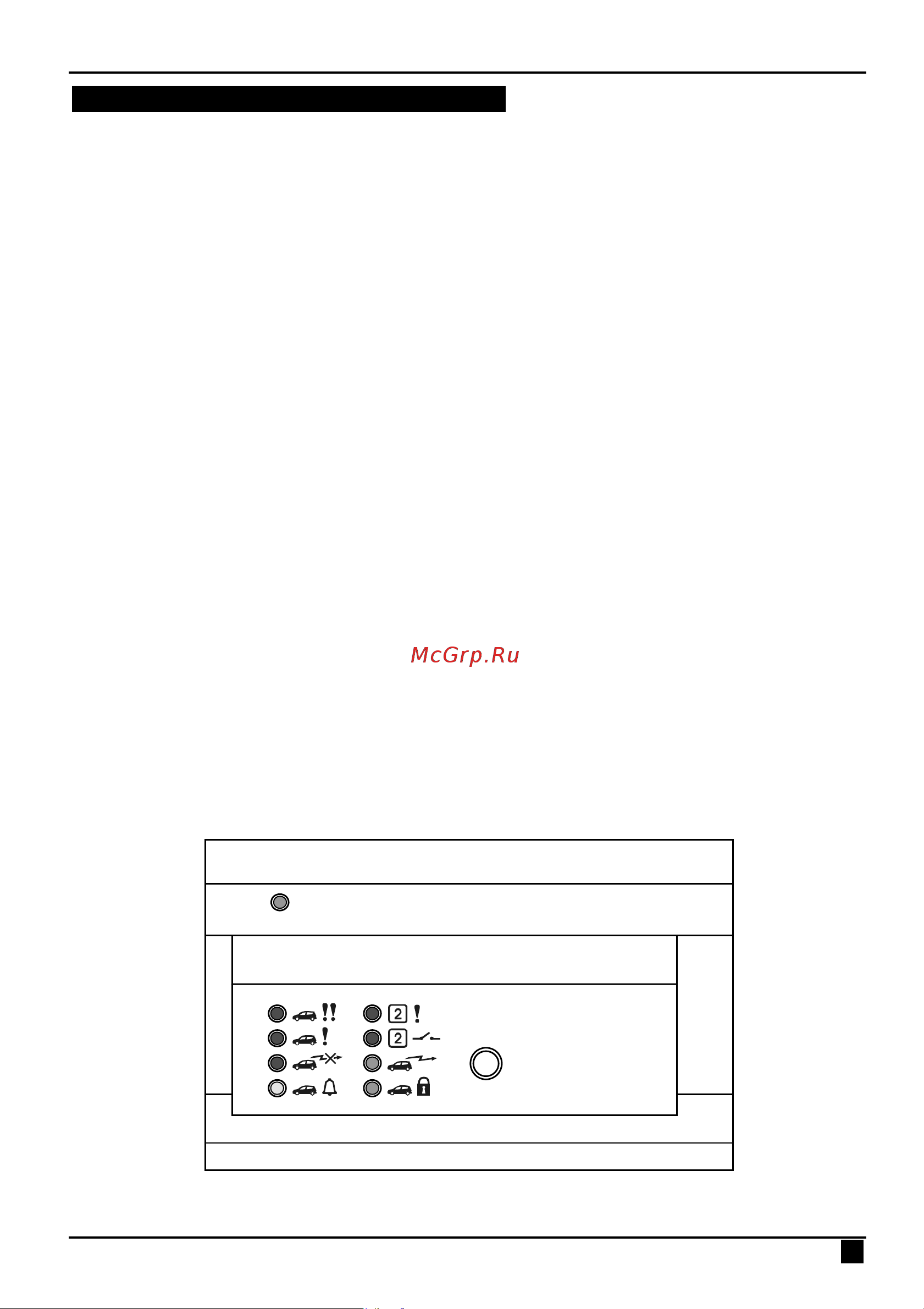

Рисунок 1. Внешний вид приемника

(надписи Питание и Кнопка показаны условно)

Кнопка

Питание
