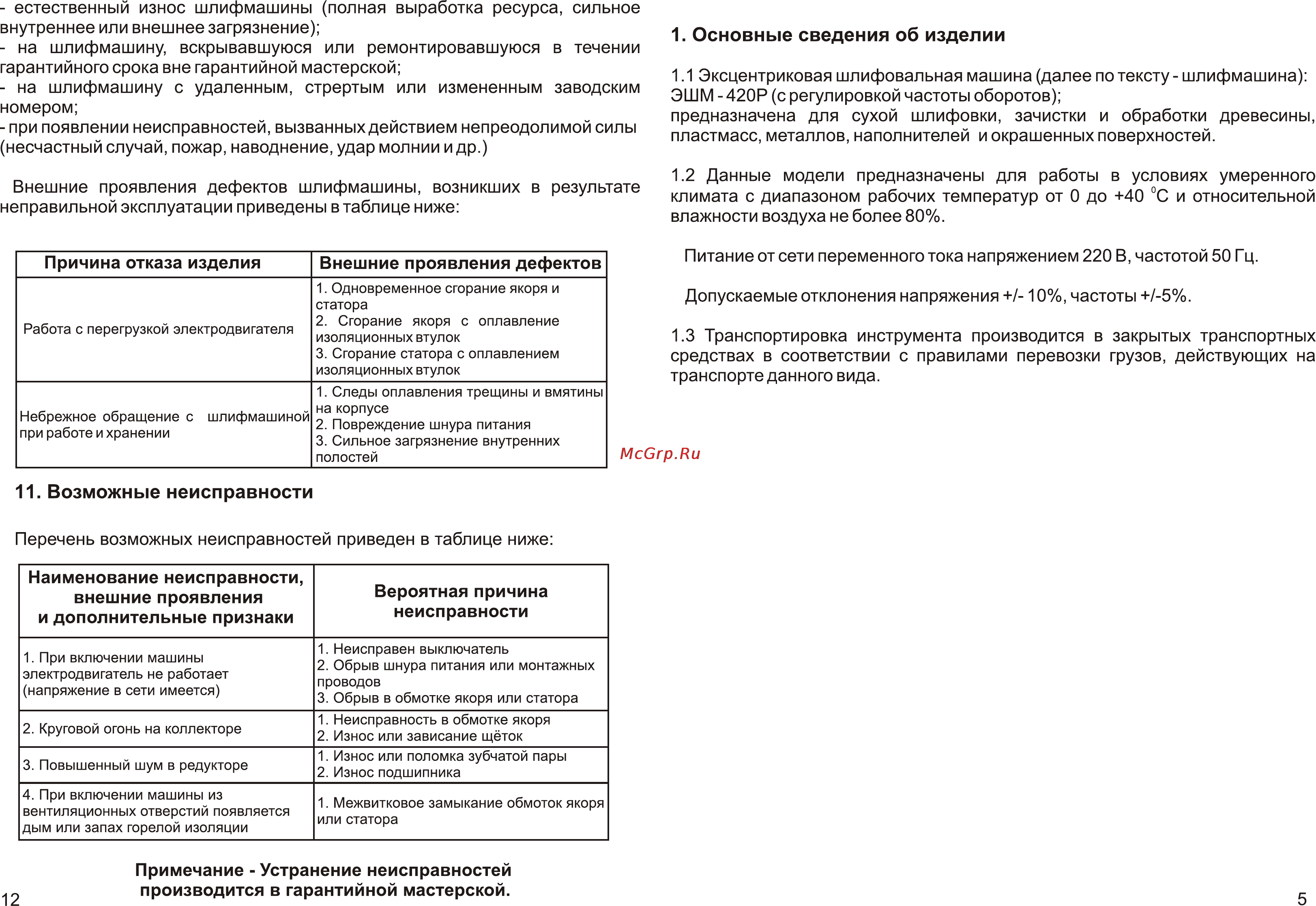

естественный износ шлифмашины полная выработка ресурса сильное внутреннее или внешнее загрязнение на шлифмашину вскрывавшуюся или ремонтировавшуюся в течении гарантийного срока вне гарантийной мастерской на шлифмашину с удаленным стрертым или измененным заводским номером при появлении неисправностей вызванных действием непреодолимой силы несчастный случай пожар наводнение удар молнии и др Внешние проявления дефектов шлифмашины возникших в результате неправильной эксплуатации приведены в таблице ниже Причина отказа изделия Внешние проявления дефектов Работа с перегрузкой электродвигателя 1 Одновременное сгорание якоря и статора 2 Сгорание якоря с оплавление изоляционных втулок 3 Сгорание статора с оплавлением изоляционных втулок Небрежное обращение с шлифмашиной при работе и хранении 1 Следы оплавления трещины и вмятины на корпусе 2 Повреждение шнура питания 3 Сильное загрязнение внутренних полостей 1 Основные сведения об изделии 1 1 Эксцентриковая шлифовальная машина далее по тексту шлифмашина ЭШМ 420Р с регулировкой частоты оборотов предназначена для сухой шлифовки зачистки и обработки древесины пластмасс металлов наполнителей и окрашенных поверхностей 1 2 Данные модели предназначены для работы в условиях умеренного климата с диапазоном рабочих температур от 0 до 40 С и относительной влажности воздуха не более 80 Питание от сети переменного тока напряжением 220 В частотой 50 Гц Допускаемые отклонения напряжения 10 частоты 5 1 3 Транспортировка инструмента производится в закрытых транспортных средствах в соответствии с правилами перевозки грузов действующих на транспорте данного вида 11 Возможные неисправности Перечень возможных неисправностей приведен в таблице ниже Наименование неисправности внешние проявления и дополнительные признаки 1 При включении машины электродвигатель не работает напряжение в сети имеется 2 Круговой огонь на коллекторе 3 Повышенный шум в редукторе 4 При включении машины из вентиляционных отверстий появляется дым или запах горелой изоляции Вероятная причина неисправности 1 Неисправен выключатель 2 Обрыв шнура питания или монтажных проводов 3 Обрыв в обмотке якоря или статора 1 Неисправность в обмотке якоря 2 Износ или зависание щёток 1 Износ или поломка зубчатой пары 2 Износ подшипника 1 Межвитковое замыкание обмоток якоря или статора Примечание Устранение неисправностей производится в гарантийной мастерской 5
