Подключение
10
Подключение
Подключение к ПК/коммутатору
•
Используйте прямой кабель Ethernet CAT 5 (или выше) диаметром
6,5 мм или менее (не входит в комплект поставки).
•
Для получения дополнительной информации о подключении к ПК см.
документацию, поставляемую с УАТС.
Внешний блок питания
•
Используйте внешний блок питания Panasonic KX-A239BX
(PQLV206CE).
•
Внешний блок питания используется как средство полного отключения
электропитания. Розетка электропитания должна находиться рядом
с аппаратом, и доступ к ней должен быть беспрепятственным.
ПРЕДОСТЕРЕЖЕНИЕ:

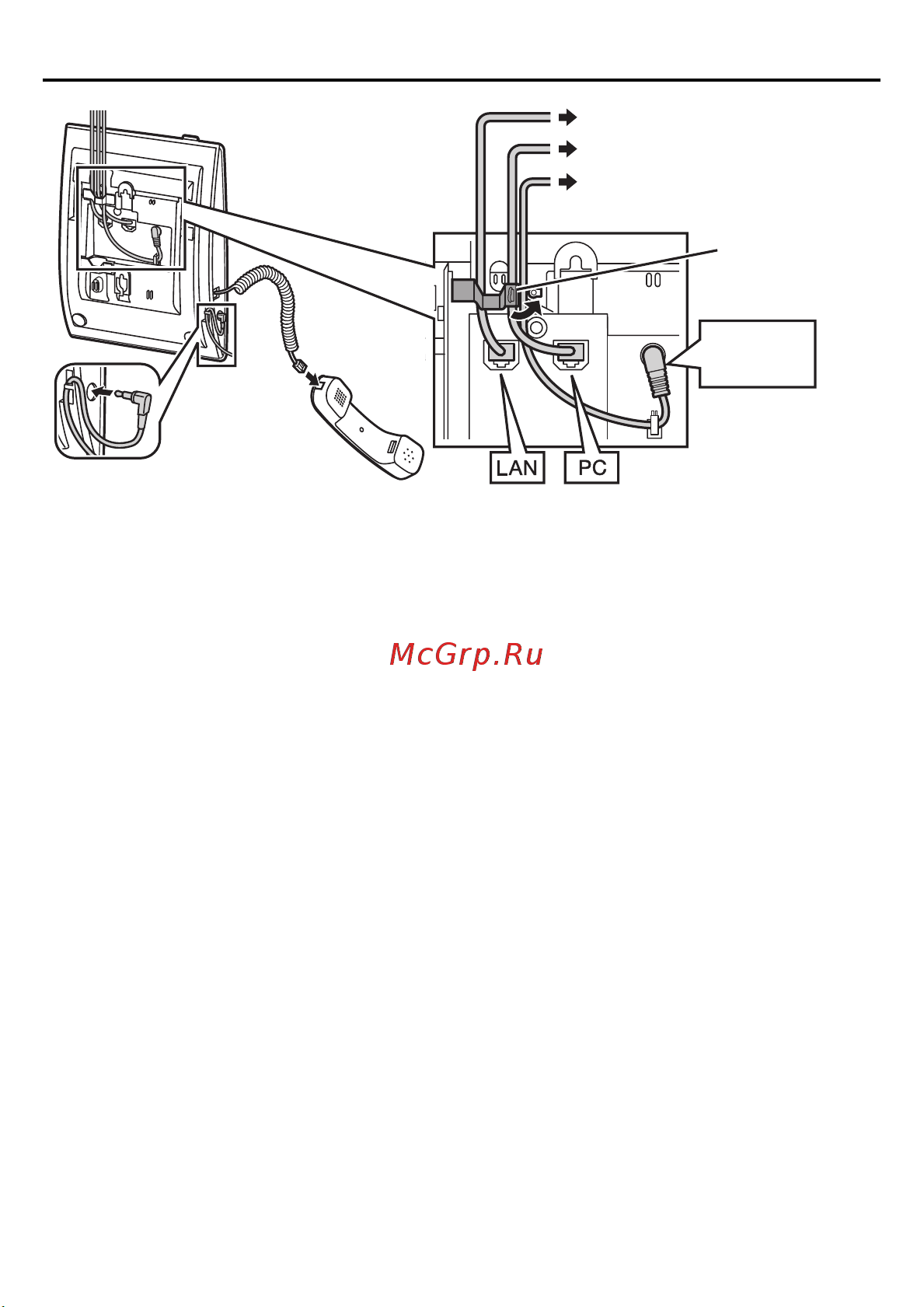

Фиксатор
К ПК
К коммутатору
Дополнительный внешний
блок питания (не входит
в комплект поставки)
Внешний
блок
питания
<Вид сзади>
Гарнитура
Не используйте гарнитуру KX$T7090.
При выборе кабелей Ethernet
• Используйте гибкие, высококачественные кабели без заусенцев
(без разгрузки натяжения). Не используйте кабели, оплетка
которых может быть надорвана или повреждена при изгибе.
При подключении кабелей
•
Во избежание повреждения разъемов кабели Ethernet и шнур
внешнего блока питания должны быть зафиксированы на корпусе
изделия.
•
При помощи соответствующего кабельного зажима, расположенного
на задней стороне изделия, кабели могут быть выведены вверх.
При подключении гарнитуры и внешнего блока питания
• Во избежание повреждения разъемов убедитесь в том, что шнур
гарнитуры и шнур внешнего блока питания намотаны на крюк.
NT321RU_QRG_RU.fm Page 10 Wednesday, September 24, 2008 12:40 PM
