PRESIDENT ELECTRONICS PRESIDENT THOMAS ASC [7/36] Установка антенны
![PRESIDENT ELECTRONICS PRESIDENT THOMAS ASC [7/36] Установка антенны](/views2/1782075/page7/bg7.png)

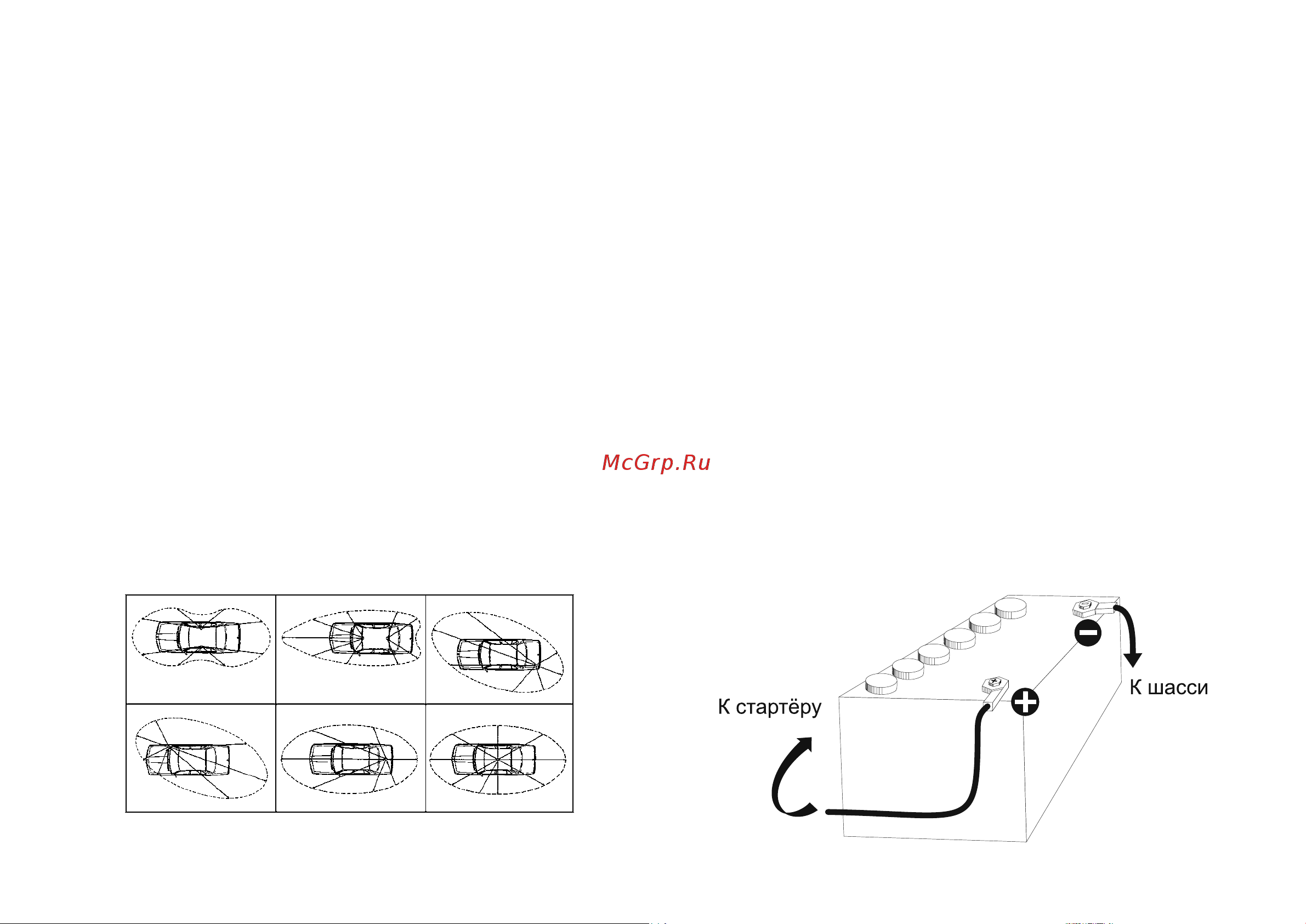

Диаграмма направленности
2) УСТАНОВКА АНТЕННЫ
а) Выбор антенны
- ПрииспользованииСиБиважнознать,чточембольшедлинаантенны,тембольше
еерадиусдействия.ВашпродавецсможетпомочьВамввыборе.
б) Антенна автомобильная
- Онадолжнабытьустановленанатойчаститранспортногосредства,гдерасположено
максимальноеметаллическоепокрытие(масса),какможнодальшеотлобовогои
заднегостекла.
- Вслучаееслинатранспортномсредствеужеустановленарадиотелефоннаяантенна,
тоСиБиантеннадолжнанаходитьсянауровеньвыше.
- Существуетдвавидаантенн:отрегулированныеирегулируемые.
- Отрегулированныеантенны используются чаще всеговместес хорошей массой
(верхняячастькузоваилибагажника).
- Регулируемыеантеннынетакчувствительныимогутиспользоватьсясменеезна-
чительнымимассами(см.стр.8§5РегулировкаКСВ).
- Дляантенны, котораяустанавливаетсявпросверленноеотверстие,оченьважно
обеспечитьплотноесоприкосновениеантенныимассы;дляэтогосотритенемного
покрытиякузованауровнеболтаификсации.
- Вовремяпрокладыванияантенногокабеля,убедитесь,чтооннеслишкомзажати
непередавлен(рискразрывацепиизамыкания).
- Включитеантенну(разъемВ).
в) Антенна фиксированная
- Рекомендуетсяустанавливатьеёвнезанятомместе.Еслиустановкапроводитсяна
мачте,нужноприкрепитьантеннувсоответствиисдействующимзаконодательством
(запроситьинформациюудистрибьютора).
АнтенныиаксессуарыPRESIDENTспроектированыдляобеспеченияоптимальной
работырадиоаппаратуры.
3) ПОДКЛЮЧЕНИЕ ПИТАНИЯ
ВашарадиостанцияPRESIDENTTHOMASASCоснащеназащитойотпереполюсовки.
Несмотрянаэто,передвключением,убедитесьвправильностиподключенияпитания.
НапряжениепитанияВашейрадиостанции–12В.(А).Насегодняшнийдень,боль-
шинстволегковыхигрузовыхавтомобилейработаютcобщимминусомнамассе.
Этоможнопроверить,убедившись,что(-) аккумулятораподключенк моторному
блокуиликшасси.Впротивномслучае,проконсультируйтесьуВашегопродавца.
ВНИМАНИЕ:Грузовыеавтомобилиимеютобычнодвааккумулятораиэлектрический
блокна24В.Поэтомунужнодобавитьконвертер24/12В.(модельPRESIDENTCV
24/12) в электрическую схему. Все следующие операции по включению должны
проводитьсябезподключенияшнурапитаниякрадиостанции:
а) Убедитесь,чтопитание12В.
б) Найдите(+)и(-)аккумулятора(+=красный,-=чёрный).Вслучаееслинужноуд-
линитьшнурпитания,используйтеаналогичныйшнурилитолще.
в) Необходимо подключиться к постоянным разъёмам (+) и (-). Для этого мы Вам
рекомендуемподключитьшнурпитаниякаккумулятору(подключениекпитанию
магнитолыиликдругимчастямэлектрическойсхемыможетвотдельныхслучаях
способствоватьприемусигналов-паразитов).
г) Подключитекрасныйпроводк(+)ичёрныйк(-)аккумулятора.
д) Подключитепроводпитаниякрадиостанции.
ВНИМАНИЕ:незаменятьзаводскойпредохранитель(2А)другоймодельюсразными
показателями!
7
