инструкция по эксплуатации станка JET, мод. JMD-26X2 XY
5
III. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Макс. диаметр сверления .......................... 40 мм
...............................................30 мм (автоподача)
Макс. диаметр концевой фрезы ................. 25 мм
Макс. диаметр торцевой фрезы .............. 125 мм
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя ..... 40-1300 об/мин
Число скоростей ............................................... 12
Конус шпинделя ....................... ISO 40 (DIN2080)
Ход пиноли вертикального шпинделя ..... 120 мм
Автоподача пиноли ................. 0,1/0,15/0,3 мм/об
Расстояние шпиндель-стол ................. 80-420 мм
Расстояние шпиндель-стойка ........... 200-550 мм
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя ..... 67-2010 об/мин
Число скоростей ............................................... 12
Конус шпинделя ....................... ISO 40 (DIN2080)
Расстояние шпиндель-стол ...................... 340 мм
ФРЕЗЕРНЫЙ СТОЛ ..............................................
Размер стола по оси Х и Y ............. 1120х260 мм
Ход стола по оси Х и Y ..................... 600х300 мм
Подача стола по оси Х и Y, 9 ......... 24-402 мм/об
Т-образный паз, 3 ....................................... 14 мм
Макс. нагрузка на стол ............................... 300 кг
Выходная мощность .... 1,5 кВт / 2,2 кВт/S
1
100%
Потребляемая мощность ............ 2,2 кВт/S
6
40%
Габаритные размеры ........... 1580х1450х2150 мм
Масса ........................................................ 1300 кг
*Примечание: Спецификация данной
инструкции является общей информацией.
Данные технические характеристики были
актуальны на момент издания руководства по
эксплуатации. Производитель оставляет за
собой право на изменение конструкции и
комплектации оборудования без уведомления
потребителя.
Настройка, регулировка, наладка и
техническое обслуживание оборудования
осуществляются покупателем.
В технических характеристиках станков
указаны предельные значения зон
обработки, для оптимального подбора
оборудования и увеличения сроков
эксплуатации выбирайте станки с запасом.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
Зажимная тяга, 2 шт.
Лампа местного освещения
Устройство цифровой индикации по 3-м осям
Автоматическая подача по осям Х и Y
Централизованная система смазки стола
Тиски фрезерные, ширина губок 160 мм
Цанговый патрон с набором из 8 цанг (4-16 мм)
Сверлильный патрон 16 мм с оправкой
ISO40/B16
Переходные втулки ISO40/МК-4, /МК-3, /МК-2
Фрезерная оправка ISO40-Ø32 мм
Оправка горизонтального шпинделя, 2 шт.
Инструмент для обслуживания

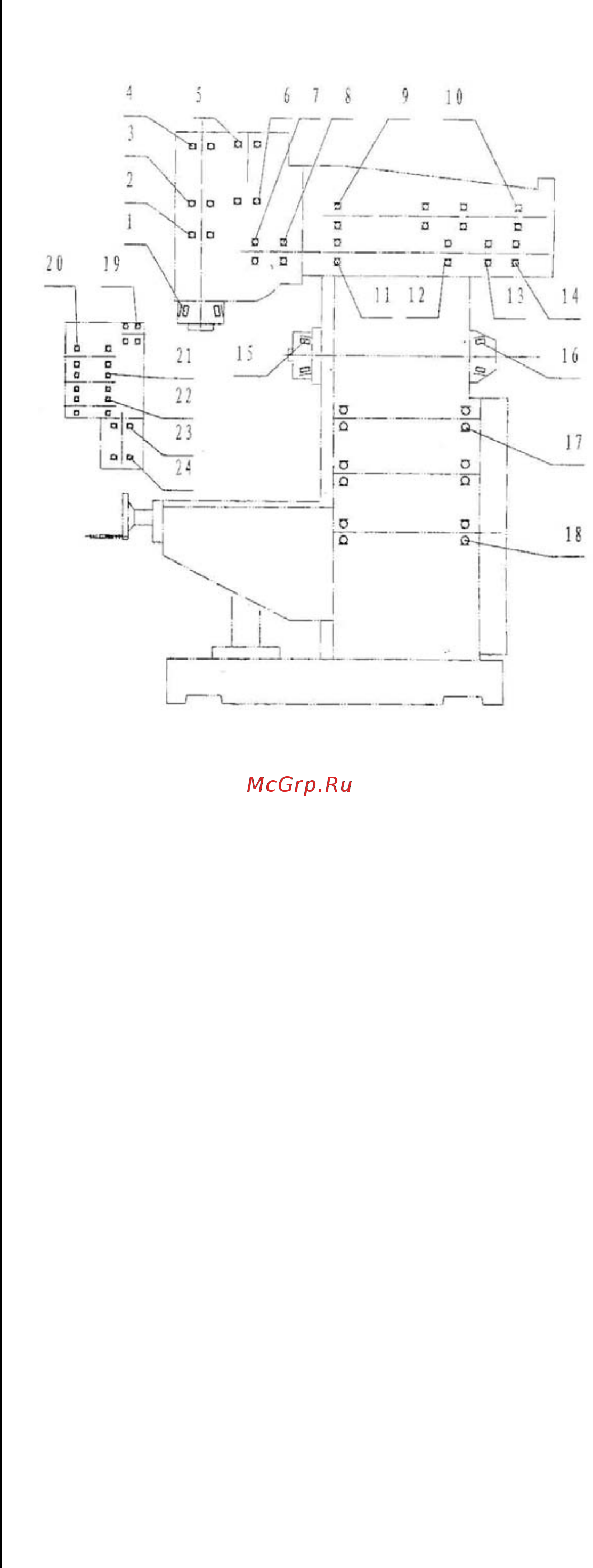

Рис.2
IV. ПОДШИПНИКИ КАЧЕНИЯ (см. Рис.2)
1 ...........32012/Р5 ...................... 1
2 ...........7008АС/Р5 ................... 1
3 ...........6210-RZ/P6................... 1
4 ...........6009-RZ/P6................... 1
5 ...........6206-RZ/P6................... 1
6 ...........6210-RZ/P6................... 1
7 ...........61910-RZ/P6 ................. 1
8 ...........6207-RZ/P6................... 1
9 ...........6205-RZ/P6................... 3
10 .........6006-RZ/P6................... 1
11 .........6205-RZ/P6................... 1
12 .........61910-RZ/P6 ................. 1
13 .........61909-RZ/P6 ................. 1
14 .........6206-RZ/P6................... 1
15 .........2007111/P6................... 1
16 .........7308E/P6 ...................... 1
17 .........205 ................................ 5
18 .........307 ................................ 1
19 .........61903-Z ........................ 2
20 .........6202-Z .......................... 1
21 .........6003-Z .......................... 3
22 .........6005 .............................. 2
23 .........206-Z ............................ 1
24 .........6008-Z .......................... 1
