инструкция по эксплуатации станка JET, мод. JMD-26X2 XY
6
V. СМАЗКА
1. Смазочное масло должно быть чистым, без
примесей кислоты, воды или твердых частиц.
2. Коробка передач и коробка подач должны
смазываться моторным маслом (масло N46
или аналогичным). Вовремя доливайте масло
после проверки уровня масла, если он ниже
уровня индикатора. Первая замена масла
через три месяца для нового станка, а затем
меняйте его каждые 6 месяцев.
3. Ходовые винты, направляющие суппорта
стола, направляющие консоли суппорта,
направляющие опоры стола смазывайте
четыре раза в день.
4. Роликовые подшипники шпинделя и
шестеренки в шпиндельной бабке необходимо
смазывать смазкой No.3 MoS2-Li, меняя
смазку раз в год в роликовых подшипниках
шпинделя. Меняйте смазку раз в полгода в
шестеренках шпиндельной бабки.
5. Коробка скоростей вертикального и
горизонтального шпинделя (DIN 51517-2 CL
ISO VG 32): Rando HD 32 (Texaco), BP
Energol HLP 32, Castrol Hyspin AWS 32, Mobil
DTE Oil Light, ИГП-18, И-20A. Периодичность
замены – ежегодно или по мере выработки.
6. Вертикальная фрезерная головка (DIN
51807-1): Дисульфид молибдена MoS2-Li,
Castrol Olistomoly2, графитовая смазка.
Объем 0,6 л. Периодичность замены –
ежегодно или 700 часов или по внешнему
виду.
7. Коробка подач стола (DIN 51517-2 CL ISO
VG 68): Rando HD 68 (Texaco), BP Energol
HLP 68, Castrol Hyspin AWS 68, Mobil DTE Oil
Heavy Medium, ИГП-38, И-40A. Объем 1,8 л.
Периодичность замены – ежегодно или 700
часов или по внешнему виду.
8. Централизованная система смазки стола,
направляющие, пиноль (DIN 51502 CG ISO
VG 68): Way Lubricant X 68 (Texaco), BP
Maccurat 68, Castrol Magna BD 68, Mobil
Vectra 2, ИГНПс-40, ИГП-18. Объем – см.
риски уровня. Периодичность – ежедневно,
по мере расхода.
9. Система подвода СОЖ:
Тип и концентрация СОЖ определяются
условиями обработки, материалом
обрабатываемых деталей и режущим
инструментом. BP, Castrol, Эмульсол,
Укринол. Объем – 25 л. Периодичность
замены – по мере потери свойств, внешнему
виду или по мере выработки. Рекомендуем
периодически проводить очистку бака для
СОЖ.
Объемы заменяемых масел, смазки и СОЖ
не должен превышать заводских меток на
указателях уровня. К каждому станку
прилагается подробная поузловая
деталировка где показаны элементы,
предназначенные для залива и слива масла,
индикаторы контроля необходимого уровня
масел.
VI. СИСТЕМА ОХЛАЖДЕНИЯ
Станок имеет встроенную систему подачи,
отвода и очистки от стружки смазывающе-
охлаждающей жидкости.
VII. ТРАНСПОРТИРОВКА, УСТАНОВКА
1. Транспортировка
1) Станок необходимо поднимать осторожно,
обращая внимание на ярлыки, имеющиеся на
коробке. Ставьте станок прочно, чтобы
избегать какого-либо раскачивания.
2) После того, как коробка будет открыта,
снимите проволочный канат с поверхности и
всех рукояток станка. Вставьте прокладки из
мягкой ткани между канатами.
3) Проверьте, чтобы все аксессуары после
открытия коробки были в наличии в
соответствии с упаковочным листом.
Проверьте, нет ли повреждений ручных
маховиков и выступающих деталей,
случившихся во время транспортировки.
Пожалуйста, как можно скорее заявляйте, если
обнаружились какие-либо повреждения. Иначе
наш завод не несет ответственности, если
станок уже будет введен в эксплуатацию.

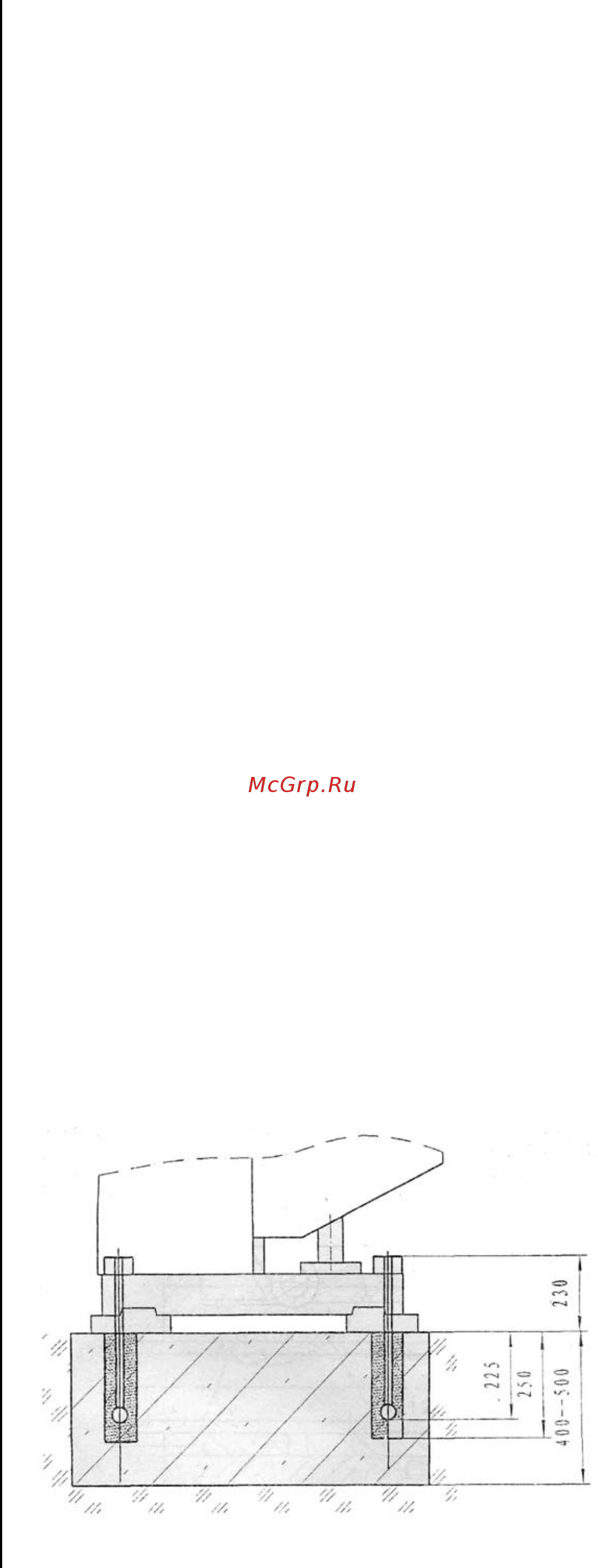

2. Установка: (см. рис. 3а и 3б).
Рис.3а
