РАЗЪЕМЫ И КАБЕЛИ

Для корректной работы АС и звукового комплекта вцелом, используйте только

качественные кабели и разъёмы. Так же обратите внимание на правильность сборки

коммутации.

С тыльной стороны акустических систем расположены панели для коммутации АС. Будьте

предельно внимательны при их подключении. Некорректное подключение или

неправильно подготовленные кабели и разъёмы могут вывести из строя как акустические

системы, так и усилители мощности.

Комбинированный вход (1/4" TRS + XLR) акустических систем ЕСО позволяет подключать

как симметричный, так и несимметричный сигнал, в зависимости от ситуации и типа

инсталляции. Ниже представлены схемы данных подключений.

Разъем 1/4" TRS

Разъем XLR

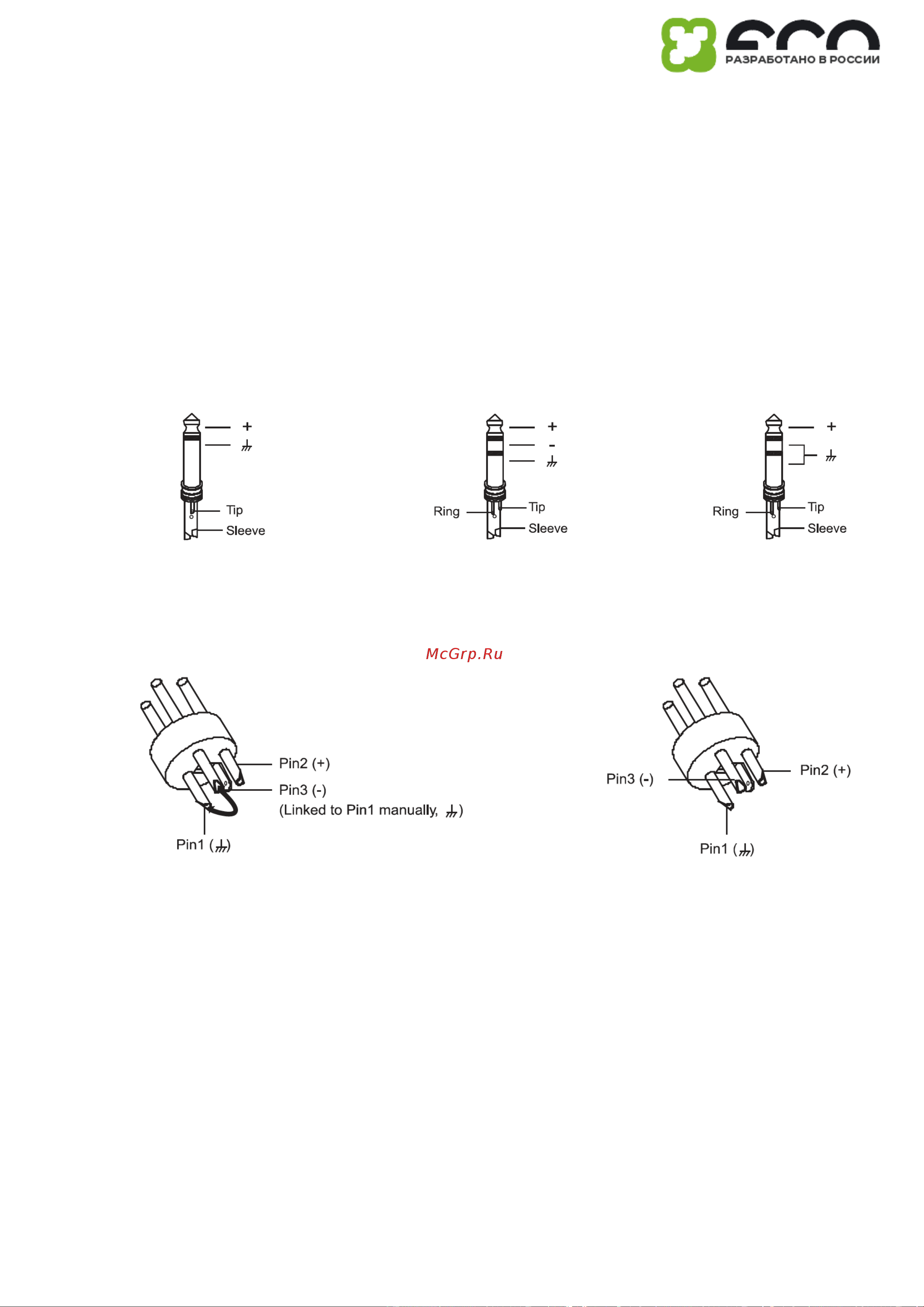

Распайка коммутационных проводов

Наличие комбинированного входа позволяет легко подключать акустические системы ЕСО

к большинству профессиональных аудиоустройств. Для корректного подключения

используйте приведенные ниже схемы распаек коммутационных проводов.

Тип TS (несимметричный)

Тип TRS (симметричный)

Тип TRS (несимметричный)

Несимметричный

Симметричный
