RCF M602 [21/32] Installazione

ITALIANO

L’installazione dei diffusori deve essere effettuata da personale qualiﬁcato rispettando gli

standard di sicurezza. Eseguire un’installazione sicura di ogni diffusore, controllando che la

struttura di supporto (es. parete, sofﬁtto, ecc.) abbia le necessarie caratteristiche

meccaniche, tali da consentirle di sopportarne il peso senza il pericolo di cadute che

potrebbero compromettere l’incolumità di persone e/o danneggiare cose.

Utilizzare elementi di ﬁssaggio adatti al tipo di struttura che deve sostenere i diffusori (es.

tasselli per mattoni forati, calcestruzzo, ecc.).

a) INSTALLAZIONE IN POSIZIONE ORIZZONTALE TRAMITE STAFFA AD “U”

Accessorio opzionale necessario:

- AC M501 H-BR (per il modello M 501);

- AC M601 H-BR (per il modello M 601);

- AC M801 H-BR (per il modello M 801);

- AC M502 H-BR (per il modello M 502);

- AC M602 H-BR (per il modello M 602).

Fissare la staffa ad U alla parete od al sofﬁtto tramite almeno 4 tasselli laterali (max. M8)

ed uno centrale (max. M10).

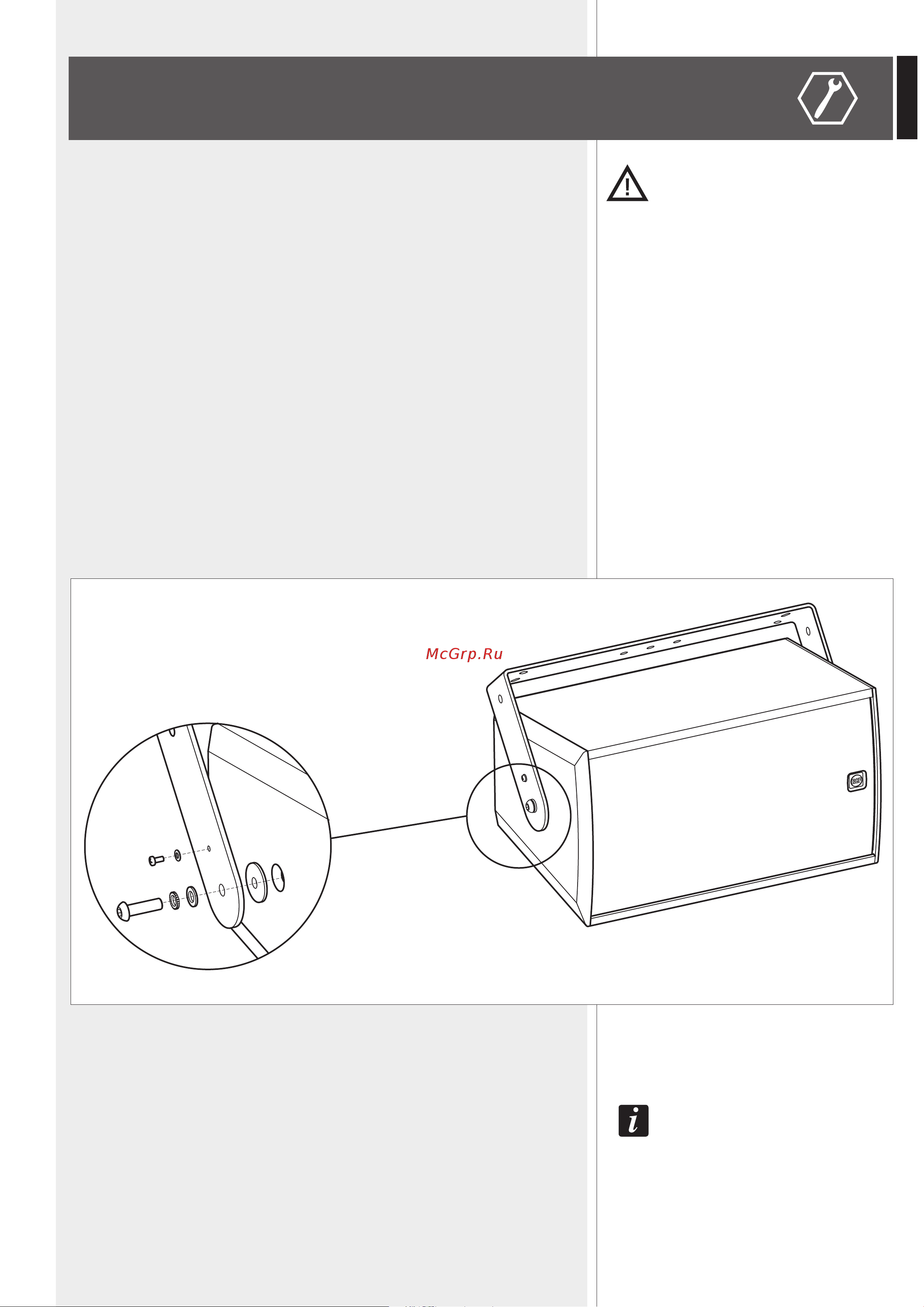

Installare il diffusore alla staffa ad U avvitando i due bulloni M10x35 nei fori sui lati

superiore ed inferiore del diffusore, come mostrato nella ﬁgura sotto.

Prima di stringere i due bulloni M10, regolare l’inclinazione verticale del diffusore e

successivamente (quando si è certi dell’angolo) ﬁssarla tramite due viti autoﬁlettanti

M4,2x22 (passanti per il foro piccolo della staffa a U) direttamente nel legno del diffusore.

Nota: NoN iNcliNare il diffusore verso l’alto!

iN alterNativa ai semplici bulloNi m10, è possibile utilizzale le maNopole (coN bulloNi m10)

iN dotazioNe.
