RCF ART 710-A MK II [9/12] Connessioni

CONNESSIONI

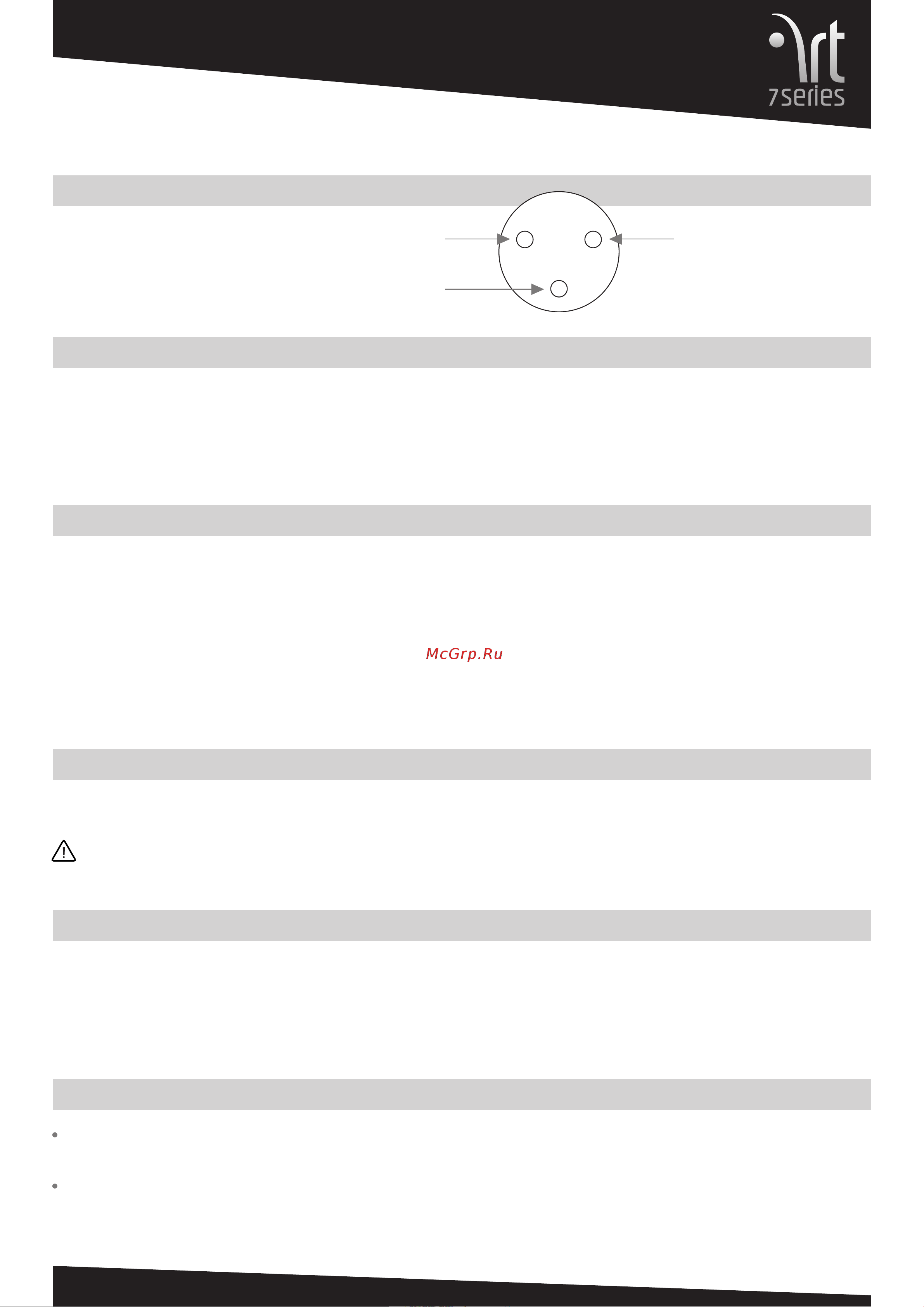

Il connettore di ingresso XLR segue il seguente standard AES:

PIN 1 = TERRA (GROUND ; SHIELD)

PIN 2 = LATO CALDO (HOT ; +)

PIN 3 = LATO FREDDO (COLD ; -)

PRIMA DI CONNETTERE IL DIFFUSORE

Sul pannello posteriore trovano posto tutti i controlli, gli ingressi di segnale e di corrente. La prima cosa da fare quando montate il vostro

impianto di amplificazione è assicurarvi che il selettore di tensione di alimentazione sia sulla posizione giusta, che per i paesi europei è 230

volt. Salvo manomissioni il selettore sarà già sulla posizione relativa alla tensione corretta, ma una veloce controllo vi eviterà i fastidi

causati dall’eventuale manomissione da parte di persone non autorizzate. In caso sia necessario cambiare la tensione di alimentazione

rivolgersi al proprio rivenditore o centro assistenza.

PRIMA DI ACCENDERE IL DIFFUSORE

A questo punto potete inserire il connettore di alimentazione e il connettore di segnale, ma prima di accendere il diffusore assicuratevi che

il controllo di volume sia al minimo sia sul diffusore che sulla sorgente sonora collegata al diffusore (che generalmente sarà un mixer); è

importante anche che il mixer sia già acceso al momento in cui viene acceso il diffusore a lui collegato. Queste due precauzioni vi

eviteranno innanzitutto di accendere i diffusori in presenza di forti segnali in ingresso (evitando di causare danni al diffusore stesso ma

soprattutto alle persone che vi si possono trovare davanti) e inoltre di far arrivare agli altoparlanti e al pubblico i fastidiosi “bump” causati

dall’accensione delle apparecchiature audio a monte dei diffusori. Infatti è buona regola che i diffusori amplificati e gli amplificatori in

genere siano sempre le ultime apparecchiature ad essere accese dopo il montaggio e le prime ad essere spente alla fine dello spettacolo.

A questo punto potete accendere il diffusore e alzare il controllo di livello fino alla linea marcatrice presente sulla scala tra “0” e “MAX”,

per poi correggere successivamente il livello a seconda delle necessità.

INSTALLAZIONE DEL DIFFUSORE

Il diffusore è provvisto di un adattatore per supporto a stand di 35 mm. I diffusori ART devono essere sospesi solo per mezzo di accessori

originali ed approvati. In ogni caso utilizzare sempre almeno 2 appositi inserti filettati M10 situati su lati opposti del diffusore.

ATTENZIONE: Non sospendere mai il diffusore per mezzo delle maniglie. Le maniglie sono state progettate per il

trasporto del diffusore, non per la sua sospensione.

SELEZIONE DELLA TENSIONE DI ALIMENTAZIONE

(RISERVATO AI CENTRI SERVIZIO RCF)

SELEZIONE 230 Volt, 50 HZ:

VALORE FUSIBILE T1.6 A 250V

SELEZIONE 115 Volt, 60 HZ:

VALORE FUSIBILE T3.15 A 250V

HOT

COLD

GND

BAL. XLR

PROTEZIONI

I diffusori attivi serie ART sono provvisti di un completo sistema di circuiti di protezione, questo vi permetterà di lavorare nella più assoluta

tranquillità. Due led sul pannello posteriore del diffusore segnalano lo stato di funzionamento dell’amplificatore: un led verde segnala lo

stato di accensione e un led rosso segnala l’entrata in funzione del limiter di protezione. Questo circuito agisce in modo quasi

impercettibile sul segnale audio, regolandone il livello automaticamente entro i limiti accettati. Se comunque vedete che questa spia resta

accesa per lunghi momenti, è bene regolare più basso il livello dal mixer o dal controllo di volume del diffusore.

italiano
