О кардиоидной направленности излучения сабвуфера

Понятие «кардиоидный» соответствует диаграмме направленности аудиоустройства в форме сердца.

Например, кардиоидный микрофон имеет наивысшую чувствительность спереди (вдоль оси) и наименьшую

— сзади (на 180 градусов от оси). Кардиоидный сабвуфер работает точно так же, максимальная громкость у

него будет спереди, минимальная — сзади.

Энергия низких частот (ниже 200 Гц) обычного сабвуфера распределяется одинаково по всем направлениям.

Так происходит из-за того, что направленность сабвуфера конструктивно определяется как отношение его

размеров к длине волны излучаемого им звука. Длина волны звука обратно пропорциональна его частоте,

поэтому когда низкочастотные волны значительно длиннее, чем размеры динамика и корпуса у сабвуфера,

излучение распространяется примерно одинаково во всех направлениях, в том числе вперед, в стороны и

назад.

В кардиоидных сабвуферах конструкцией предусмотрены как передние, так и задние динамики. При

определенном сочетании размещения, задержек и полярности происходит значительное снижение энергии

излучения назад и усиление энергии, излучаемой вперед. Исторически, при создании массива кардиоидных

сабвуферов от пользователя требовалось выполнение сложных вычислений параметров физического

размещения и обработки сигнала. В моделях сабвуферов от QSC такие вычисления не нужны.

KS212C

В модели KS212C применяется двухканальный усилитель класса D на 1800 ватт. В конструкцию входят

12-дюймовые динамические головки с высокой амплитудой колебаний, каждая с полосовым фильтром

шестого порядка. Цифровая обработка сигнала QSC с применением последних технологий выполняет ряд

сложных преобразований. При этом получается, что эти две зеркальных компоненты взаимодействуют

так, чтобы в задней части корпуса получить значительное затухание, но при этом в передней части, как

и требуется, происходило равное суммирование. В результате диаграмма направленности приобретает

форму кардиоиды, при этом спереди уровень излучения будет на 15 дБ выше, чем сзади. Чтобы оценить эту

величину, представьте разницу мощностей: 15 дБ — это разница между мощностями в 30 ватт и 1000 ватт.

KS118

KS118 — это очень мощный активный сабвуфер, выполненный на базе усилителя класса D на 3600 Вт

с 18-дюймовым динамиком прямого излучения. Встроенное меню предлагает варианты получения

массива из двух или более устройств с получением кардиоидной диаграммы направленности с перепадом

по мощности спереди/сзади на 15 дБ. В меню Cardioid на сабвуфере выберите вариант Forward для

устройств, обращенных к слушателям, и Rear для устройств, направленных в другую сторону. При этом

возможна установка устройств параллельно или вертикально друг на друга.

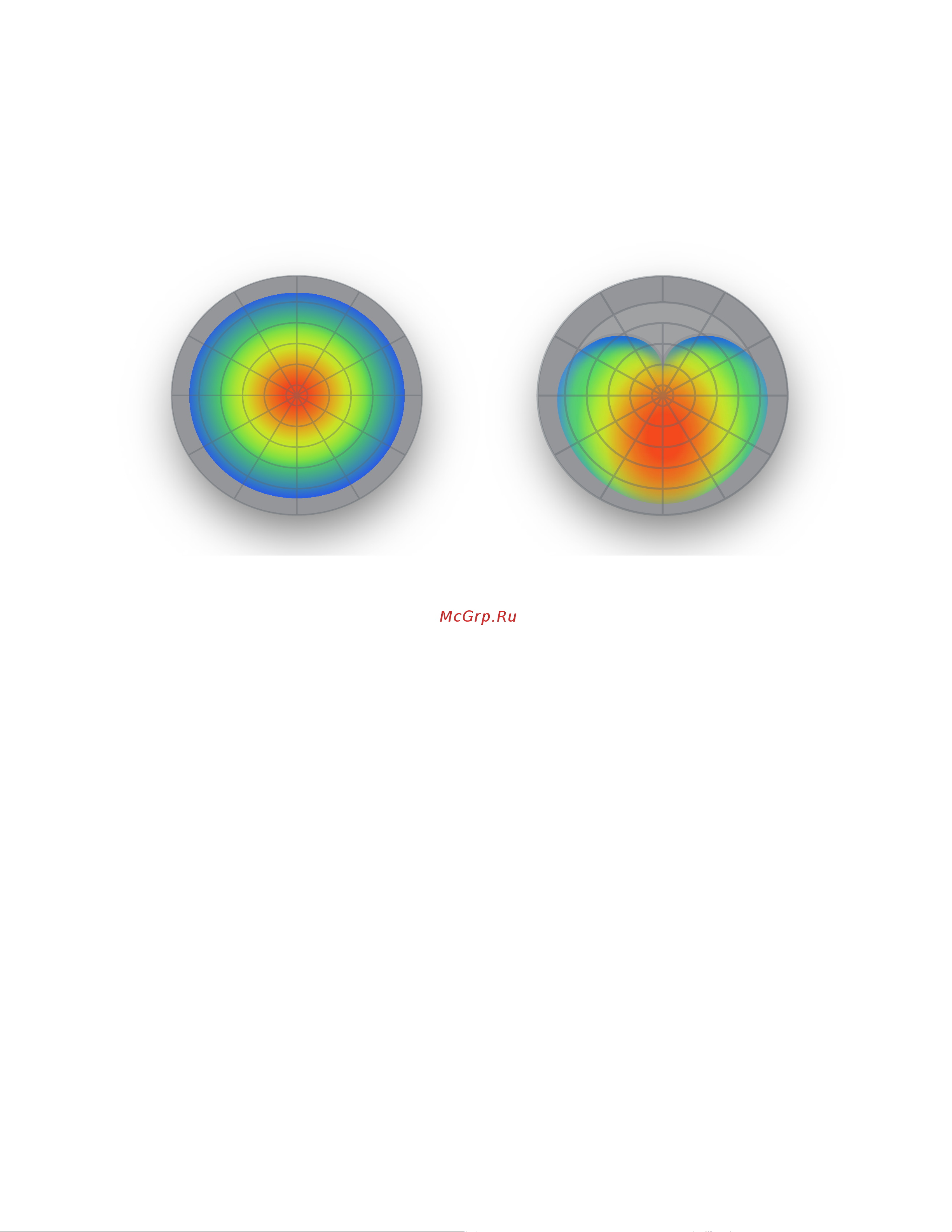

Typical

Rear

Cardioid

Rear

Subwoofer Energy Dispersion

FrontFront

– Рисунок 3 –
