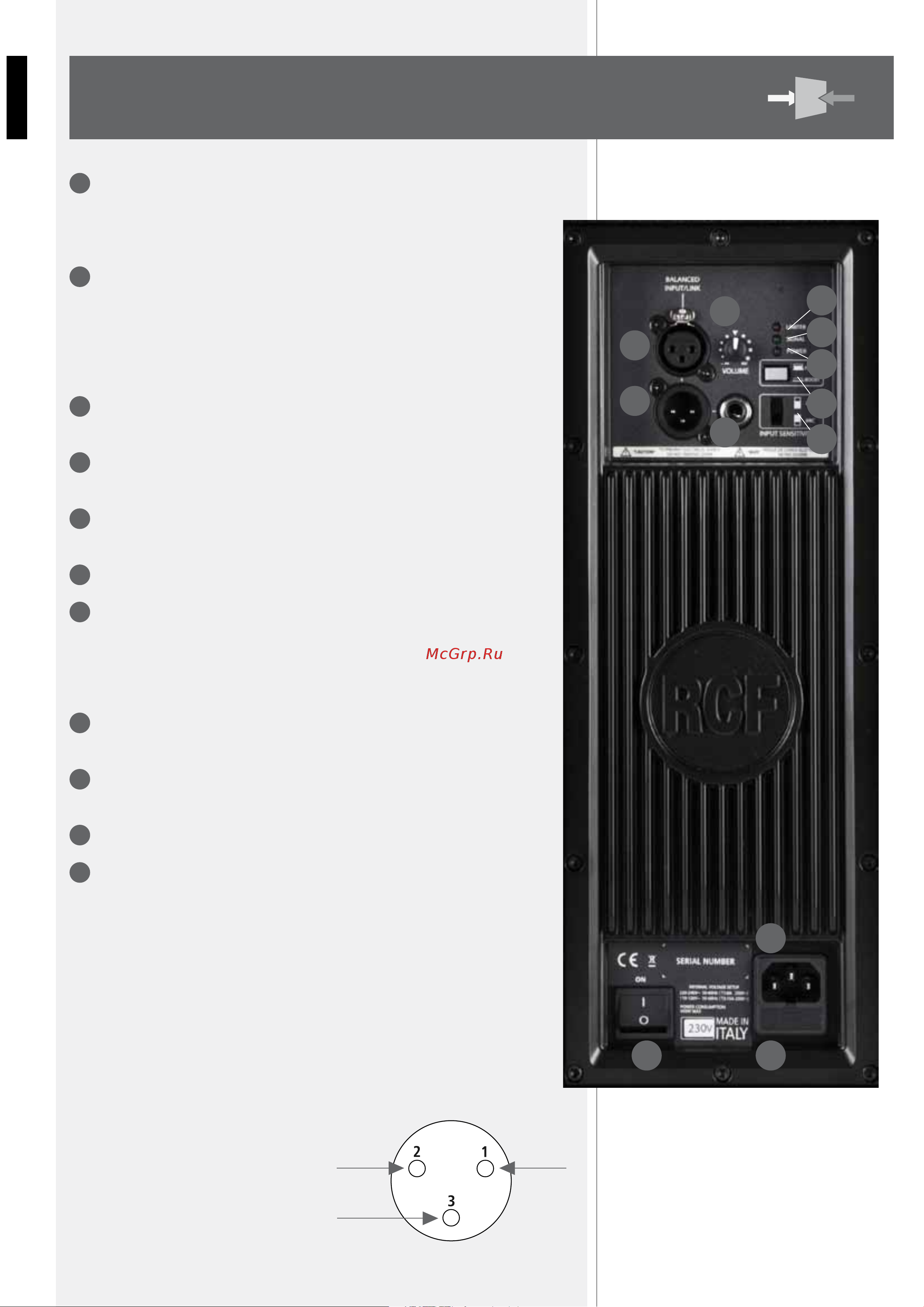

RCF 4PRO 1031-A [12/24] Pannello posteriore

ITALIANO

PANNELLO

POSTERIORE

INGRESSO JACK/XLR (SBILANCIATO/BILANCIATO). Il sistema accetta

connettori di ingresso Jack o XLR che essere utilizzati come ingressi bilanciati

per il collegamento di microfoni bilanciati o sbilanciati o di sorgenti audio a

livello linea.

LED DI INSERIMENTO DEL LIMITER. L’ampliﬁcatore è dotato di un circuito

di limiter in modo da prevenire il clipping dell’ampliﬁcatore o di sovraccaricare

gli altoparlanti. Quando il circuito di soft clipping è attivo il LED lampeggia

con colore ROSSO. È accettabile che il LED lampeggi occasionalmente. Se il

LED lampeggia frequentemente o si accende di continuo ridurre il segnale in

ingresso.

LED DI PRESENZA DEL SEGNALE. Il LED di segnale si accende con colore

VERDE se è presente segnale audio all’ingresso XLR.

LED DI POWER STATUS. Il LED verde è acceso quando il diffusore è alimentato

e il commutatore di accensione è nella posizione ON.

USCITA SEGNALE XLR MASCHIO. Il connettore XLR di loop del segnale

permette la connessione a catena di più diffusori.

CONTROLLO DI LIVELLO. Varia il volume del diffusore.

FLAT/BOOST. Il pulsante imposta l’equalizzazione “Flat” o “Boost”.

Quest’ultima agisce come loudness per applicazioni musica quando il

diffusore acustico viene impiegato a bassi livelli di volume. Per tutte le altre

applicazioni voce, dal vivo o di musica riprodotta ad alto volume si consiglia

l’uso dell’equalizzazione nella posizione “Flat”.

MIC/LINE. Posizionare il selettore in LINE per l’utilizzo di una sorgente a

livello linea (0 dB) o MIC per l’utilizzo di un microfono.

VASCHETTA IEC DEL CONNETTORE DI ALIMENTAZIONE. Presa per il cavo

di rete.

PORTAFUSIBILE. Alloggio per fusibile di rete.

INTERRUTTORE GENERALE. L’interruttore generale permette l’accensione

e lo spegnimento dell’apparecchio una volta che questo sia collegato alla rete

di alimentazione.

Il connettore di ingresso XLR

segue il seguente standard AES:

PIN 1 = TERRA (GROUND; SHIELD)

PIN 2 = LATO CALDO (HOT; +)

PIN 3 = LATO FREDDO (COLD; -)

CONNESSIONI

HOT GND

BAL. XLR

COLD
