Руководство по технике безопасности и установке прожектора MAC Viper Wash

Крепление к ферме с зажимами

1. Удостовериться, что монтажные скобы

не имеют повреждений и способны

выдержать минимум 10-кратный вес

оборудования.

Убедиться, что конструкция способна

выдержать минимум 10-кратный

оборудования, зажимов, кабелей,

вспомогательного оборудования и пр.

2. Каждый зажим необходимо закрепить

болтами типа М12 (класса прочности не

ниже 8.8) и стопорной гайкой к

кронштейну для крепления зажима.

Полумуфта

зажим для крепления

Зажим типа «омега»

кронштейн для

крепления

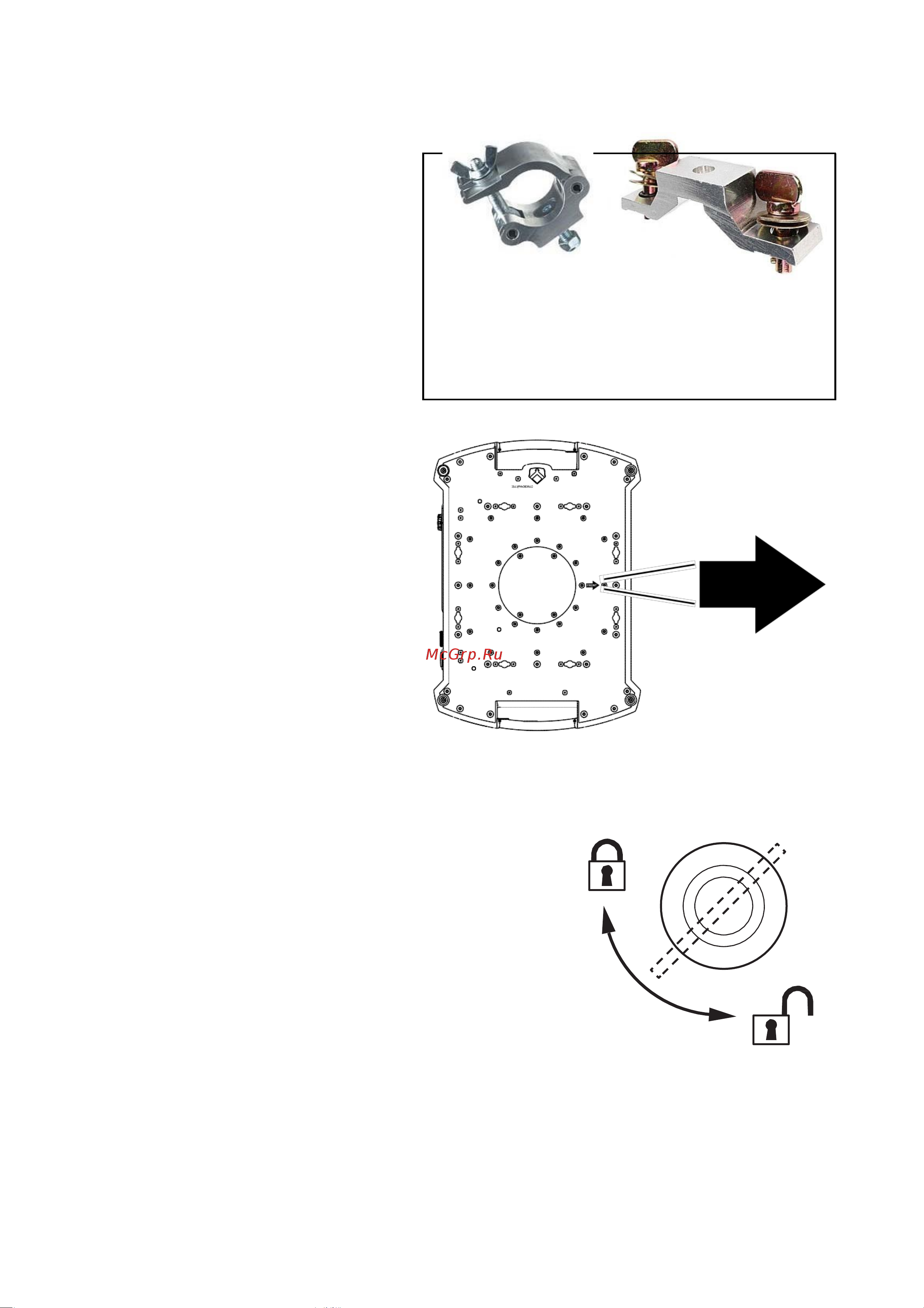

Рисунок 3: Крепежные детали Martin

3. См. Рисунок 4. Обратите внимание на

положение стрелки в нижней части

основания. Стрелка указывает по

направлению к передней части

устройства.

Передняя часть

Рисунок 4: Передняя часть устройства

4. Выровнять первый зажим и кронштейн по двум монтажным

отверстиям в основании. См. Рисунок 5. Вставить крепежи

монтажного кронштейна в основание и повернуть оба рычага на

1/4 поворота по часовой стрелке, чтобы зафиксировать их.

Повторить процедуру со вторым зажимом.

5. Ограничить рабочую зону. Стоять на устойчивой платформе.

Закрепить устройство к ферме так, чтобы стрелка с отметкой

FRONT на основании устройства была направлена по

направлению к участку, который необходимо осветить. Затянуть

монтажные зажимы.

90°

Рисунок 5: Блокировка

крепежей на 1/4 поворота
