MARTIN MAC Aura [9/35] Передача питания другим устройствам

Питание

Установка разъема входного питания на силовой кабель

Корпус Вставка

Зажимной патрон Ввод

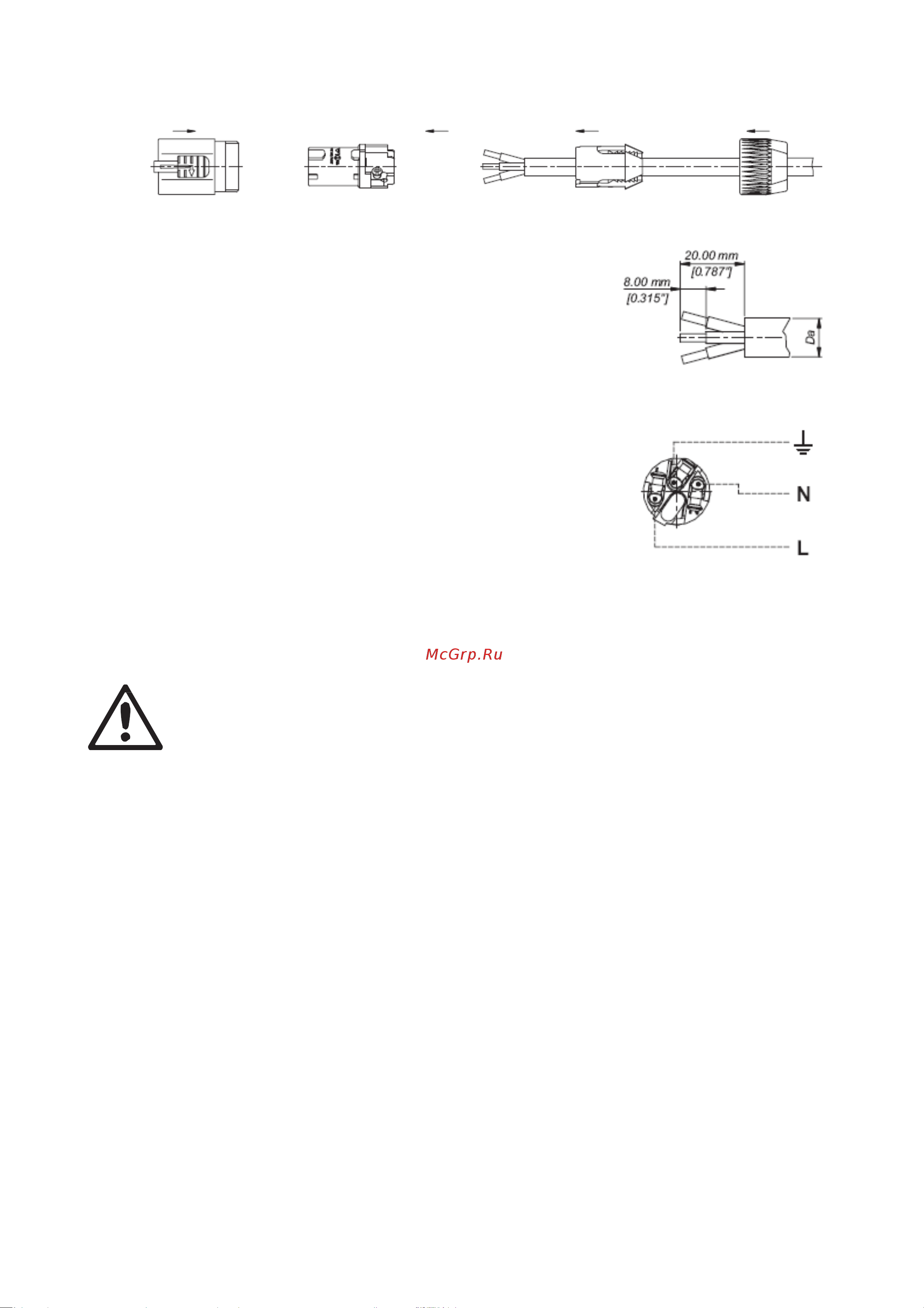

Для установки входного разъема Neutrik PowerCon NAC3FCA на кабель питания:

1. Продвиньте изолирующую оболочку вдоль по кабелю.

2. Продвиньте белый зажимной патрон по кабелям диаметром (D

) 5 - 10 мм

(0,2

– 0,4 дюйма) или черный патрон по кабелям диаметром 10 -15 мм (0,4 – 0,6

дюйма

3. Подготовьте конец кабеля путем удаления 20 мм (0,8 дюйма) внешней

оболочки кабеля.

4. Снимите 8 мм (1/3 дюйма) с конца каждой жилы.

5. Вставьте конец каждого провода в соответствующее оконечное устройство (см.

инструкции и таблицу 1 выше) и закрепите зажимное устройство с помощью

небольшой плоской отвертки.

6. Нажмите и вставьте патрон в корпус (обратите внимание, что на патроне

имеется поднимающийся выступ, который обеспечивает правильное

расположение).

7. Закрепите ввод с помощью ключа с моментом затяжки 2,5 Нм (1,8 фунт-фут).

Конец кабеля

Оконечные устройства

Иллюстрации выше использованы с разрешения Neutrik AG

Передача питания другим устройствам

Предупреждение! Не подключайте более семи приборов MAC Aura к сети переменного тока в одной взаимосвязанной

цепочке.

Питание может быть передано на другое устройство через пропускной светло-серый разъем PowerCon, рассчитанный на

светло-серый кабельный соединитель PowerCon NAC3FCB. Обратите внимание, что синие входные и светло-серые

пропускные разъемы имеют разную конструкцию: соединитель одного типа не может быть подключен к другому. Разъемы

питания Neutrik можно заказать отдельно: они поставляются компанией Martin (см. «Дополнительные принадлежности» на

стр. 34).

Если вы соединяете световые приборы последовательно так, что все они получают питание сети переменного тока через

первый прибор, следует соблюдать некоторые условия:

• Кабель для максимально допустимых условий эксплуатации 16 AWG или 1,5 мм

с оболочкой SJT или ее аналогом следует

использовать для подключения первого прибора к питанию сети переменного тока и для последовательного соединения

всех приборов в цепь. Максимальное число световых приборов в сети – семь.

• Светло-серые разъемы Neutrik PowerCon NAC3FCB используются для передачи питания сети переменного тока от

пропускных силовых розеток приборов, и синие разъемы Neutrik PowerCon NAC3FCA используются для подачи питания на

розетки входного питания приборов.

• Независимо напряжения сети переменного тока не подключайте более семи приборов MAC Aura в цепь (т. е. с учетом

первого прибора) к сети переменного тока в одну последовательно с помощью входных и пропускных разъемов питания.
