4
20
/SPEED/
Установка скорости последовательного перехода от одной сцены к
другой.
21
/FADE TIME/
Скорость продолжительности сцены.
22
/FINE/
Переключение на точечную настройку PAN/TILT-движения.
23
Индикатор /REVERSE/
Включенный светодиодный индикатор (REVERSE) сигнализирует о
работающей функции.
24
Шатлы PAN/TILT
Контроль панорамирования и наклона движения. Так называемый
„Jogwheel“
25
/MODE/
Для программирования функций
26
/OVERRIDE/
Ручное управление отдельных каналов
27
/ USB DISK/
Функциональная клавиша/ импорт данных из файла.
28
Индикатор /ERROR/
Сигнализирует об ошибке передачи данных
29
Индикатор /WORK/
Сигнализирует о передаче данных

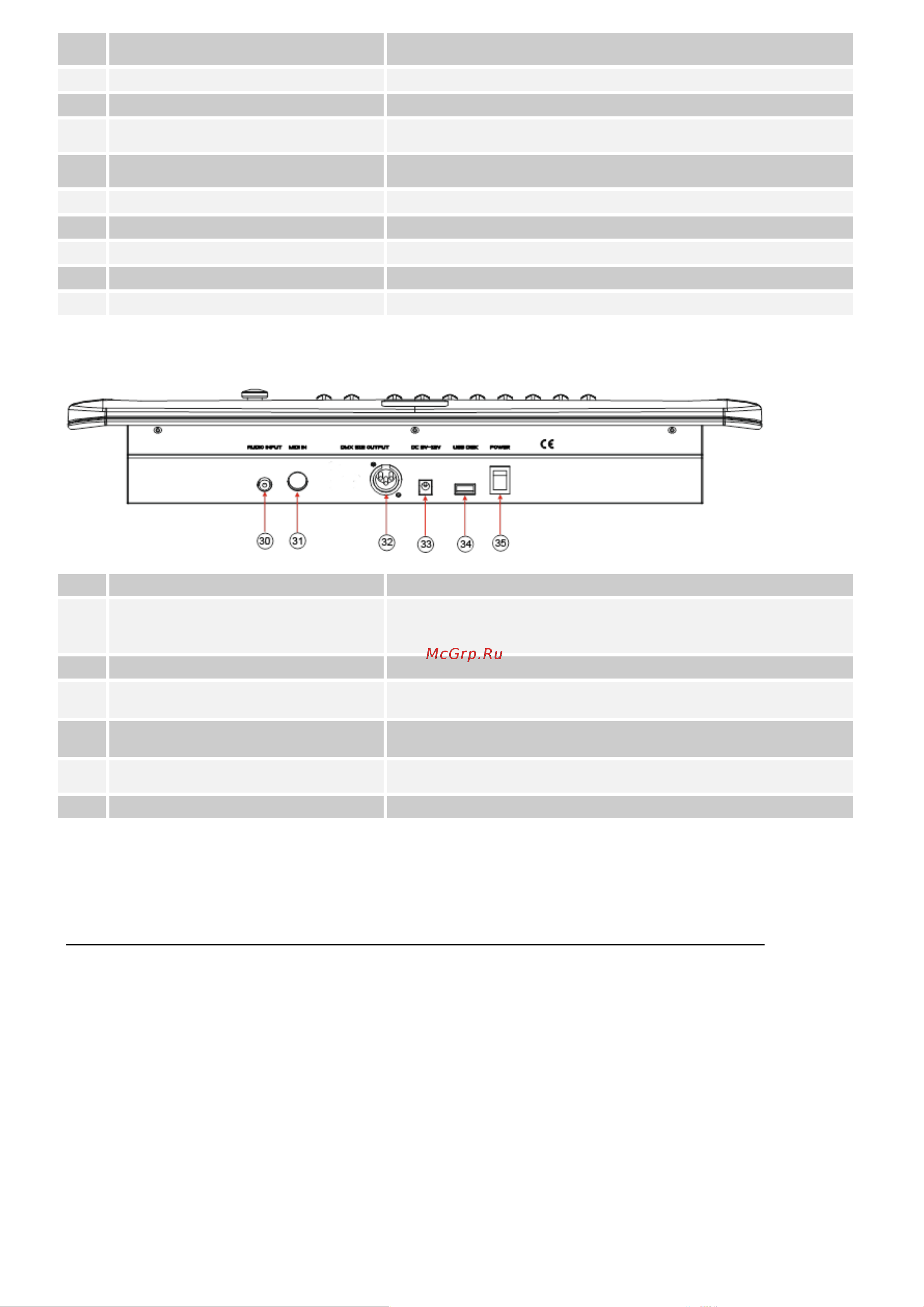

Рис 2:
Задняя часть панели.
№
Управление
Функции
30
Аудио-вход
RCA-разъем для подключения к выходу источника звука для
работы программ от музыки. Отсоединив провод от аудио
входа микрофон будет выключен.
31
MIDI-вход
5-пиновый разъем для подключения миди-контроллера
32
DMX512- выход
3-контактный разъем XLR для подключения к DMX-входу
первого устройства
33
Разъем питания
Разъем для подключения кабеля питания прилагаемого в
комплекте
34
USB-порт
Возможность подключения USB-носителя для резервного
копирования и импорта данных.
35
Выключатель
Переключатель питания «ON» - «OFF»
2.2 Конфигурация:
Примечание: Для работы c контроллером требуются базовые знания в области DMX-512.
2.2.1 Установка/Монтаж:
Установите «SCANControl» на плоской поверхности или в рэковой стойке размером на 19*, которая
должна быть оснащена охлаждающим вентилятором. При монтаже устройства в рэковый шкаф, убедитесь,
что есть достаточное пространство вокруг устройства, чтобы мог проходить горячий воздух. Постоянный
перегрев повредит ваш прибор. Закрепить контроллер в стойке можно с помощью винтов М6. Подключите
блок питания сначала к «SCANControl», а затем к электросети.
