Часть 3. Функции и операции:

3.1 Корпус. Задняя часть:

5. 6.

1. POWER IN: входной разъем питания IEC переменного тока с предохранителем F12AL250V.

2. Регулятор ручного управления.

3. Переключатель питания (Power): «ON»: указывает, что питание включено. «OFF»: указывает, что

устройство выключено. Во избежание поражения электрическим током, прежде чем открывать корпус

прибора переключатель должен быть в положении «OFF», после этого кабель питания должен быть

отключен от розетки.

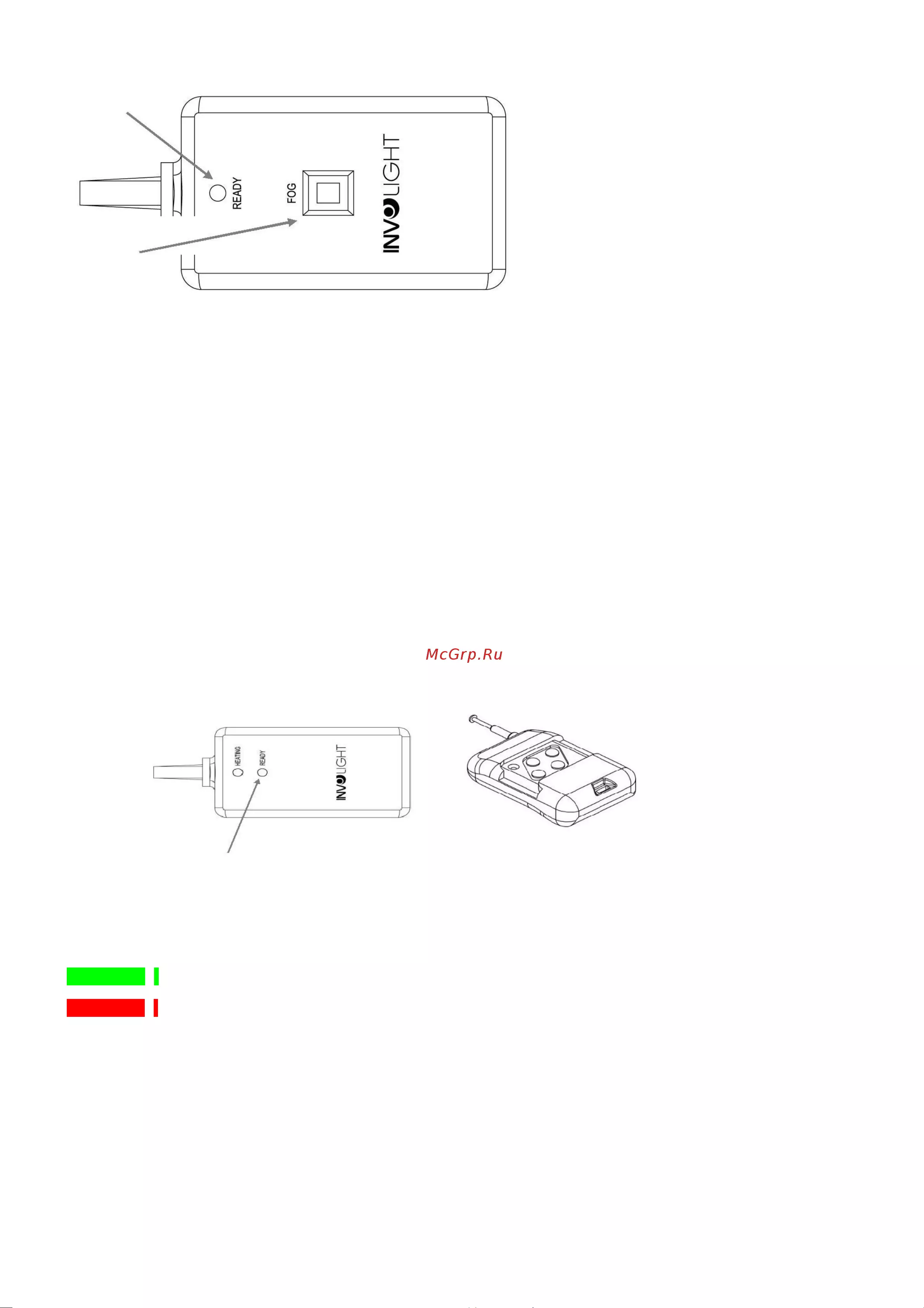

4. CONTROLLER W-2: Этот вход используется для подключения пульта дистанционного управления

5. CONTROLLER X-2: Этот вход используется для подключения кабеля дистанционного управления

6. Индикатор уровня жидкости: с помощью индикатора вы можете следить за уровнем жидкости в баке.

Важно: Не допускайте полного опустошения резервуара генератора дыма, т.к. это может привести к

поломке нагревательного элемента, что не является гарантийным случаем.

Назначение соединительных проводов питания осуществляется следующим образом:

Линия

Контакт

Обозначения

коричневый

фаза

синий

нейтральный

Желто-зеленый

земля

Заземленный провод должен быть обязательно подключен!
