Установка
Руководство пользователя DGX-660
22

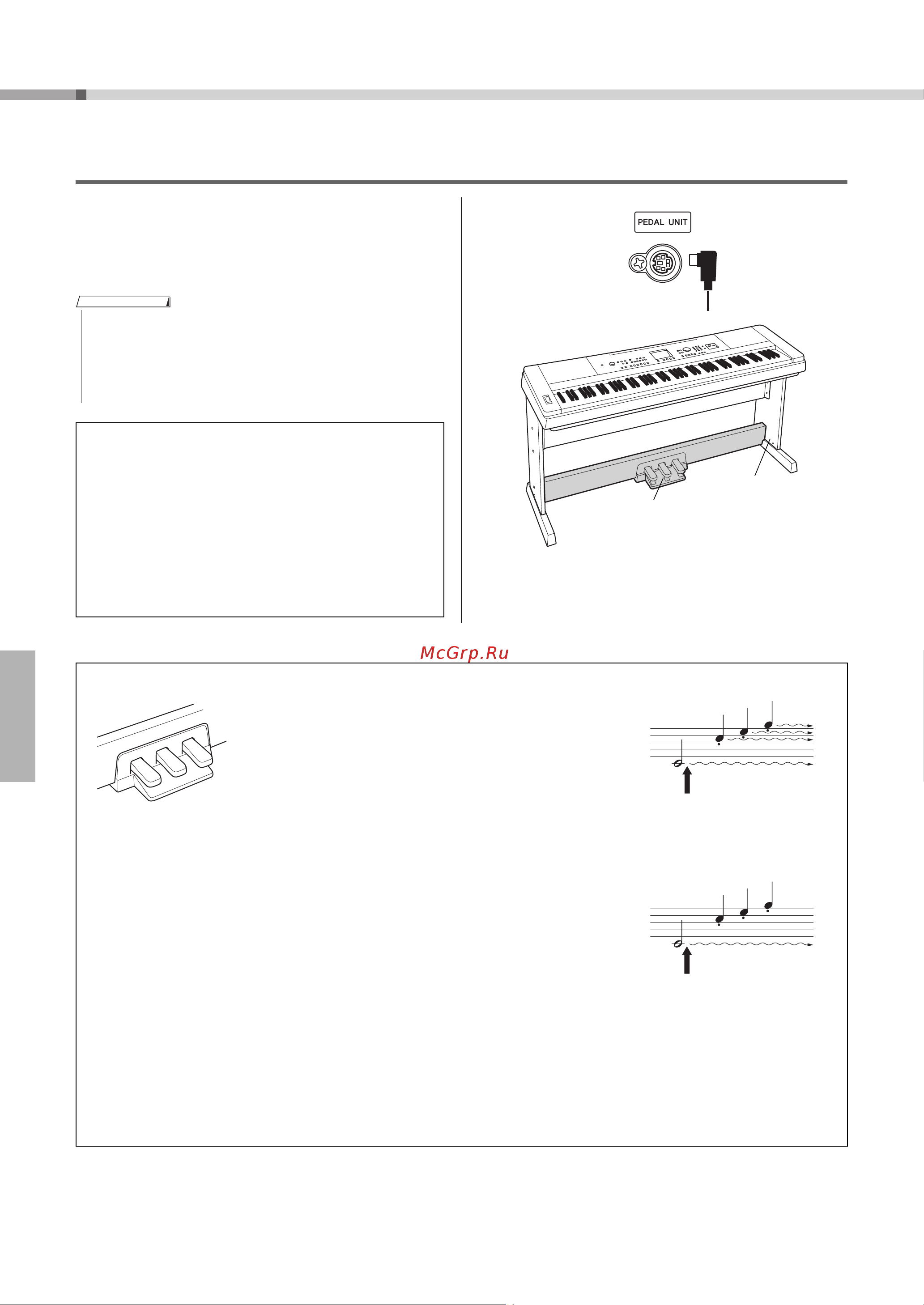

Подключение блока педалей (разъем PEDAL UNIT)
Этот разъем предназначен для подключения блока
педалей LP-7A/LP-7AWH (приобретается
отдельно). При подключении блока педалей
необходимо установить блок на подставку для
клавиатуры, входящую в комплект поставки.
• При подключении или отключении педали питание
должно быть отключено.
• Это влияет только на звучание главного тембра/
наложения тембров и гармонизации (стр. 27, 28 и 31).
• Функцию педалей блока педалей изменить нельзя.
Функция полупедали
(для FC3A и LP-7A/LP-7AWH)
Эта функция позволяет варьировать длительность
сустейна в зависимости от силы нажатия педали.
Чем сильнее нажата педаль, тем длительнее звук.
Например, если при нажатии демпферной (правой)
педали все ноты звучат несколько нечетко и громко
из-за слишком большого сустейна, можно частично
отпустить педаль, чтобы уменьшить сустейн.
ПРИМЕЧАНИЕ
Подставка для
клавиатуры
LP-7A/7AWH
(продается отдельно)
Функции блока педалей
Демпферная педаль (правая)
Нажатие этой педали удлиняет звуки. Если отпустить
педаль, звучание продленных нот мгновенно прекращается.
Эта педаль позволяет использовать функции резонанса
демпфера (стр. 21) и полупедали. При одновременном
использовании ножного переключателя иблока педалей
более приоритетным будет последний примененный эффект.
Педаль состенуто (средняя)
Если, в то время как нажата клавиша или ноты, нажать
среднюю педаль, ноты будут звучать, пока педаль не
будет отпущена (как при нажатии демпферной (правой)
педали), но все ноты, проигрываемые после этого,
продлеваться не будут. Это позволяет задерживать
звучание одной или нескольких нот, в то время как
остальные играются стаккато.
Педаль приглушения звука (левая)
Пока нажата левая педаль, громкость проигрываемых нот
будет приглушена, а тембр слегка изменен. На ноты,
которые в момент нажатия левой педали уже звучали,
эта педаль не влияет.
Если нажать демпферную
педаль и удерживать ее
нажатой, все показанные
здесь ноты будут звучать
дольше.
Если нажать среднюю
педаль и удерживать ее,
дольше будут звучать
только ноты, удержива-
емые в это время
