Digitech Element [10/36] Подключение к устройству стерео звукозаписи
![Digitech Element [10/36] Подключение к устройству стерео звукозаписи](/views2/1990323/page10/bga.png)

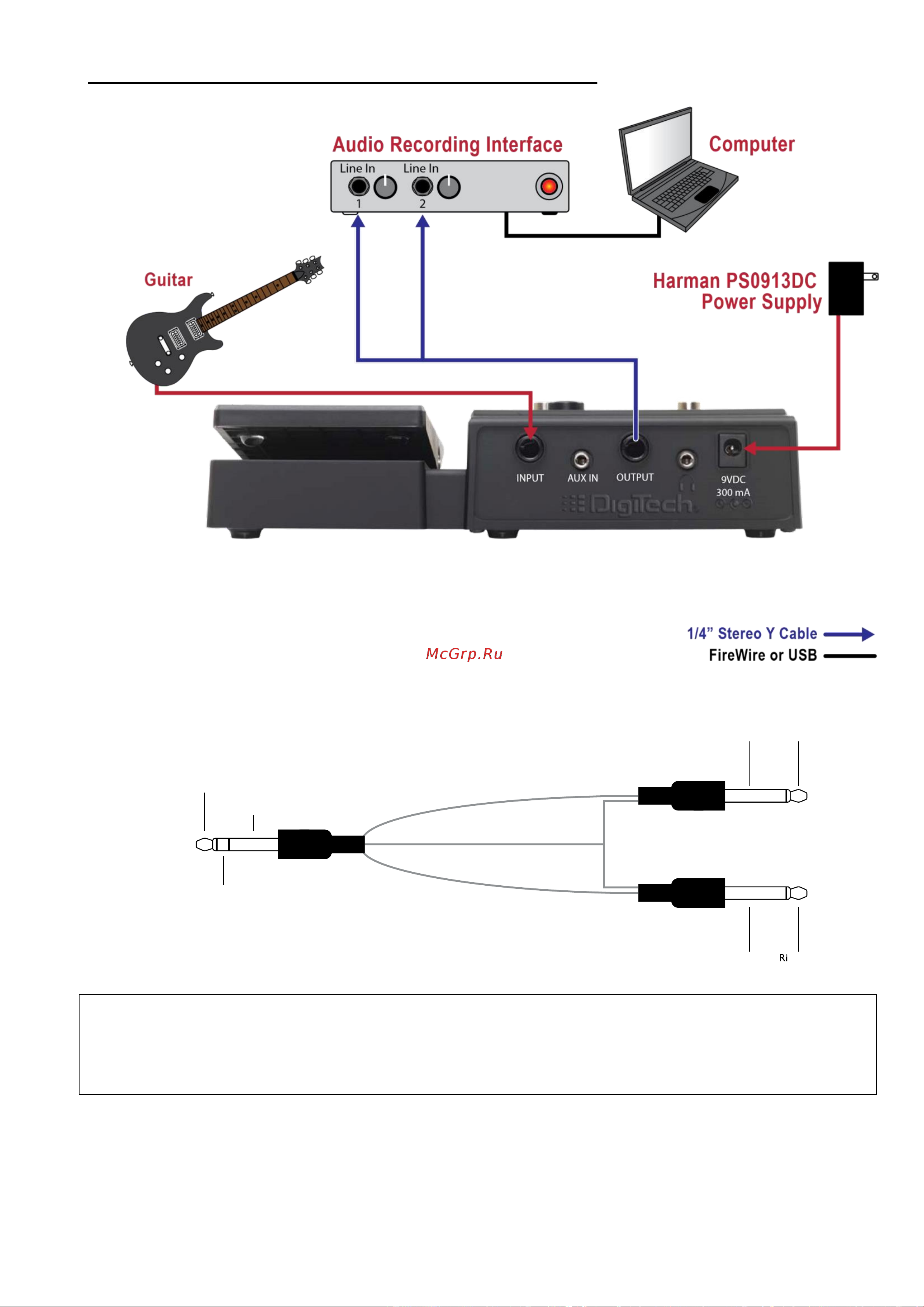

Подключение к устройству стерео звукозаписи
Примечание. Данная схема предполагает предварительную перенастройку выходного разъёма OUTPUT
для работы в стерео режиме. Подробности в разделе “Работа в стерео и моно режимах”. При
подключении к устройству звукозаписи через линейный вход необходимо использовать функцию
моделирования гитарного кабинета. Подробности в разделе “Эмуляция гитарного кабинета”.
/4” Stereo Y Cable
1
Left (+)
Right (+)
Ground (-)
Ground (-)
Left (+)
Right (+)
Left
Channel
Right
Channel
Ground (-)
Left (+)
Right (+)
Ground (-)
