WMS420 7
Beschreibung
Der Handsender HT420 arbeitet in einer Schaltbandbreite von bis zu 30 MHz im UHF-
Trägerfrequenzbereich von 530,025 MHz bis 931,850 MHz und kann auf bis zu 8
verschiedenen Trägerfrequenzen umgeschaltet werden. Der Sender ist mit einer im Gehäuse
integrierten Antenne ausgestattet.
Die Kapsel im Sender ist die patentierte dynamische AKG D5 Kapsel mit supernierenförmiger
Richtcharakteristik. Diese zeichnet sich durch geringe Handgeräuschempfindlichkeit, gute
Rückkopplungsunterdrückung und brillante Übertragungsqualität aus und besitzt ein
eingebautes Wind- und Popfilter zur Unterdrückung von Pop- und Windgeräuschen.
Bedienelemente
1 Display: Zeigt den eingestellten
Sendekanal an.
2 CHANNEL: Mit dieser Taste
können Sie den Sender auf eine von
bis zu 8 verschiedenen
Trägerfrequenzen innerhalb des
Trägerfrequenzbandes des Senders
einstellen.
3 GAIN: Mit diesem Schiebeschalter
können Sie die Audio-
Eingangsempfindlichkeit des Senders
in zwei Stufen einstellen: "HI" = hohe
Eingangsempfindlichkeit, "LOW" =
niedrige Eingangsempfindlichkeit.
HINWEIS
Die CHANNEL-Taste und der GAIN-Schiebeschalter befinden sich unter einer Gummilasche.
Klappen Sie diese nach unten, um die Funktionen zu benutzen.
4 Kontroll-LED: Diese LED zeigt die Betriebsbereitschaft des Senders an.
LED leuchtet grün: Batterie in Ordnung.
LED leuchtet rot: Ab dem Zeitpunkt, wo die LED auf rot wechselt, reicht die
Batteriekapazität noch für maximal 1 Betriebsstunde. Wir empfehlen, die Batterie sobald
wie möglich gegen eine neue auszutauschen.
5 Ein/Aus-Schalter: Dieser Schieberegler hat drei Stellungen:
ON: Die Spannungsversorgung für den Sender ist eingeschaltet.
MUTE: Das vom Mikrofonkopf kommende Audiosignal ist stumm geschaltet,
Spannungsversorgung und HF-Trägerfrequenz bleiben jedoch eingeschaltet.
OFF: Die Spannungsversorgung für den Sender ist ausgeschaltet.
HINWEIS
Wenn Sie einen Akku verwenden, wechselt die LED ca. 15 Minuten, bevor der Akku erschöpft
ist, auf rot!
6 Trägerfrequenzetikette: Oberhalb des Batteriefachs ist eine Haftetikette mit der
Bezeichnung des Trägerfrequenzbandes angebracht. Information zu den einstellbaren
Frequenzen finden Sie in der beigefügten Frequenzübersicht.
7 Batteriefachdeckel: Siehe Batterien in den Hand-/Taschensender einlegen und testen
(Seite 11)
8 Ladekontakte: Die versenkt angeordneten Ladekontakte ermöglichen Ihnen, einen Akku mit
Hilfe des optionalen Ladegeräts CU400 aufzuladen, ohne den Akku aus dem Batteriefach
herausnehmen zu müssen.
HINWEIS
Schalten Sie den Sender vor dem Aufladen aus.
Handsender HT420

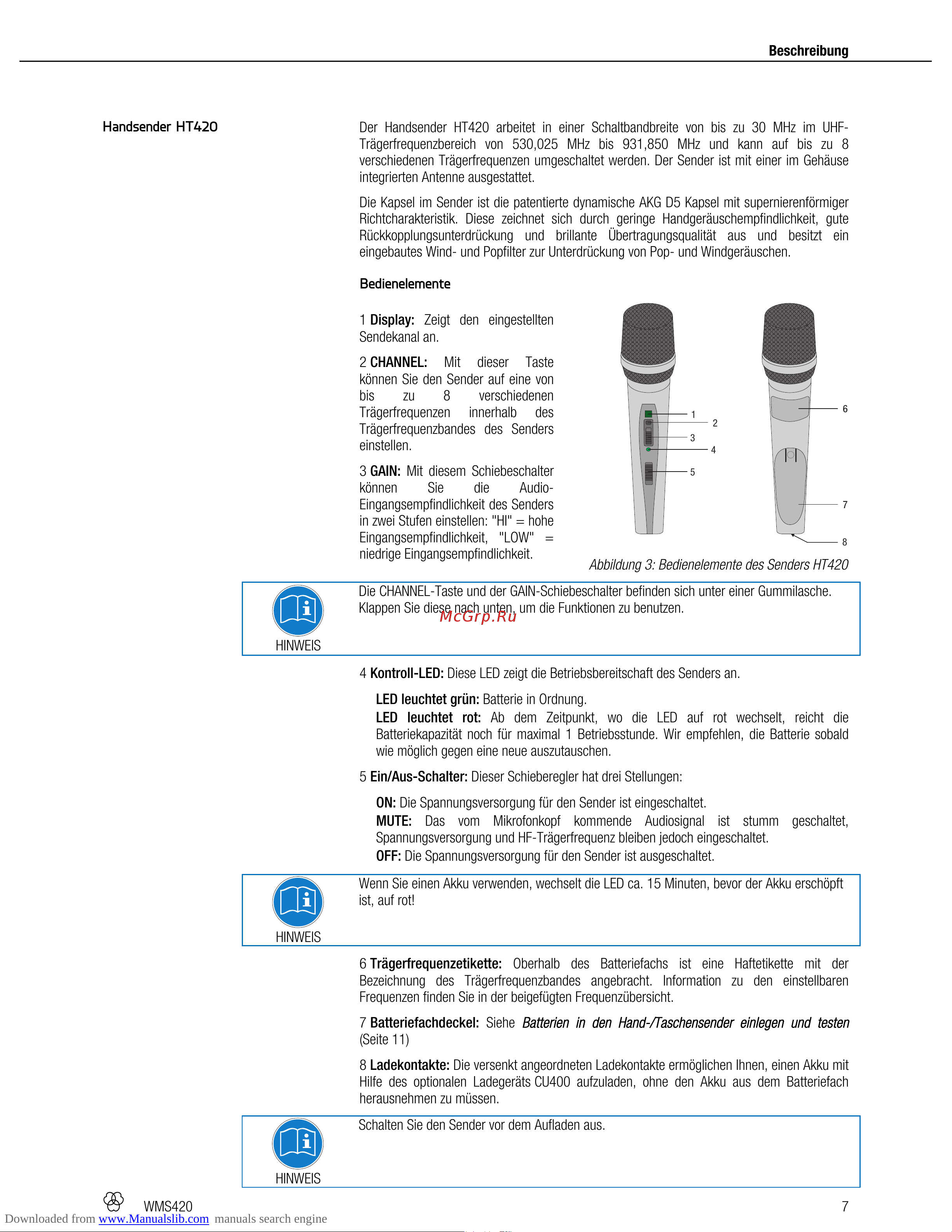

Abbildung 3: Bedienelemente des Senders HT420
1
2
3
4
5
8
