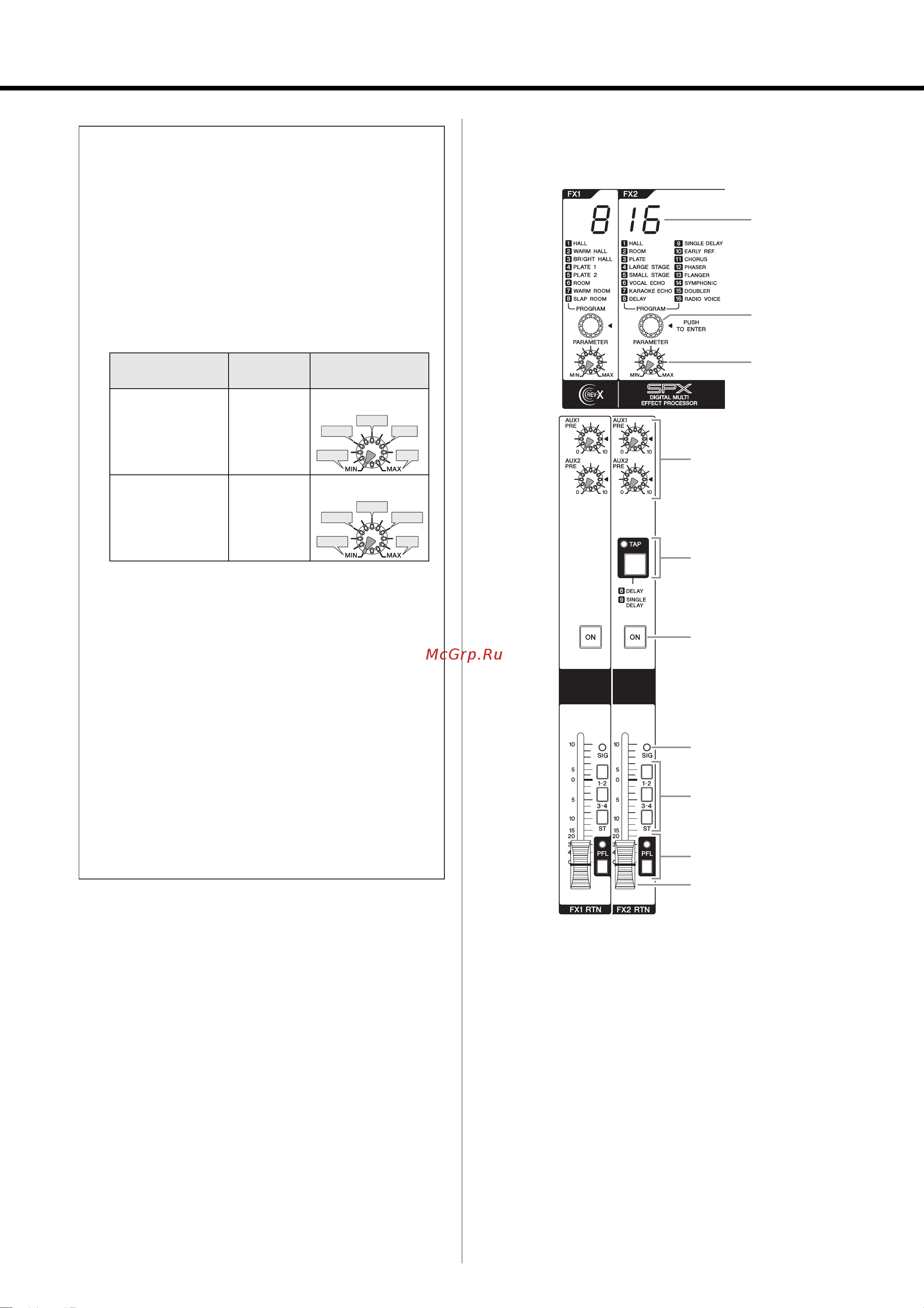

MGP16X/MGP12X Руководство пользователя
21
Регуляторы и разъемы
Секция встроенных цифровых эффектов
О режиме подробной настройки
Режим подробной настройки позволяет настроить приглушение CH15/16 (CH11/12) для
регулировки уровня воспроизведения от iPod/iPhone, а также настроить диапазон для фун-
кции Ducker.
Процедура
1. Нажмите одновременно ручки FX1 и FX2 PROGRAM не менее чем на две (2)
секунды.
2. На светодиодном дисплее FX1 замигает “P”, а на светодиодном дисплее
FX2 загорится “
A” или “d”.
Микшерный пульт перейдет в режим детальной настройки. Доступные параметры
детальной настройки, светодиодный дисплей и диапазон приведены далее.
3. С помощью ручки PROGRAM выберите параметр, который необходимо
изменить (“
A” или “d”).
4. С помощью регулятора FX2 PARAMETER настройте затухание.
Значение диапазона см. в таблице выше.
5. Снова нажмите ручку PROGRAM.
Микшерный пульт сохранит настройки, а затем выйдет из режима детальной настрой-
ки.
ПРИМЕЧАНИЕ
• Микшерный пульт сохраняет последний режим настройки даже после выключения
питания.
• Чтобы восстановить настройки по умолчанию, нажмите кнопку TAP в состоянии,
описанном в шаге 3 выше.
• Если настройка параметра отличается от настройки по умолчанию (то есть если зна-
чение параметра было изменено по сравнению со значением по умолчанию), внизу
справа от номера программы FX2 отображается индикация точки.
* Диапазон затухания функции Ducker является общим для каналов CH13/14 и CH15/16
(MGP12X: CH9/10 и CH11/12).
Параметр
Светодиодный
дисплей
Диапазон
Затухание CH15/16 (CH11/12)
(затухание)
A
-24 дБ – 0 дБ
Затухание Ducker
(Диапазон Ducker)
d
-70 дБ – 0 дБ
-12dB
-7dB-19dB
-24dB 0dB
-35dB
-56dB -21dB
-70dB 0dB
i
o
t
r
!0
u
y
e
w
q
