GL2200 Руководство пользователя
10
Подготовка к транспортировке
Если пульт регулярно подвергается транспортировке, мы рекомендуем установить его в специ-
альный кофр. Не прилагайте излишних усилий при работе с кнопками, регуляторами и разъе-
мами.

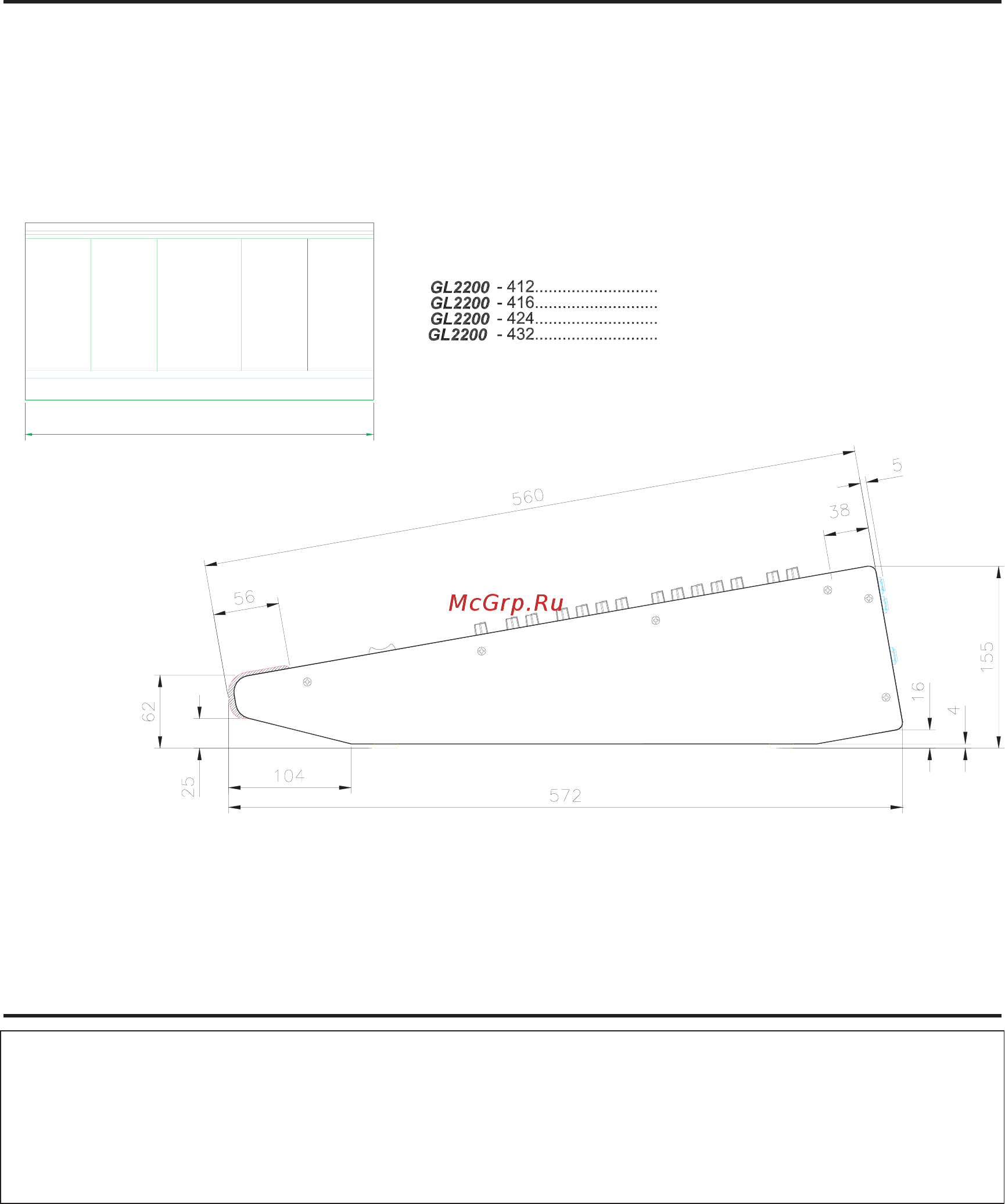

Размеры кофра для пульта показаны ниже:
Размеры
Без упаковки В упаковке
Ширина Глубина Высота Вес (кг) Ширина Глубина Высота Вес (кг)
GL2200-412........................548 ............572 ............ 155 ............ 16.....................700 ............750 ............ 280 ............ 20
GL2200-416........................668 ............572 ............ 155 ............ 18.....................815 ............750 ............ 280 ............ 23
GL2200-424........................920 ............572 ............ 155 ............ 24.....................1065 ..........750 ............ 280 ............ 29
GL2200-432........................1160 ..........572 ............ 155 ............ 30.....................1325 .......... 750 ............ 280 ............ 35
Блок питания RPS9 ............483 ............140 ............ 96............. 6......................540 ............270 ............ 180 ............8
ширина 548мм
ширина 668мм
ширина 920мм
ширина 1160мм
ширина
