6

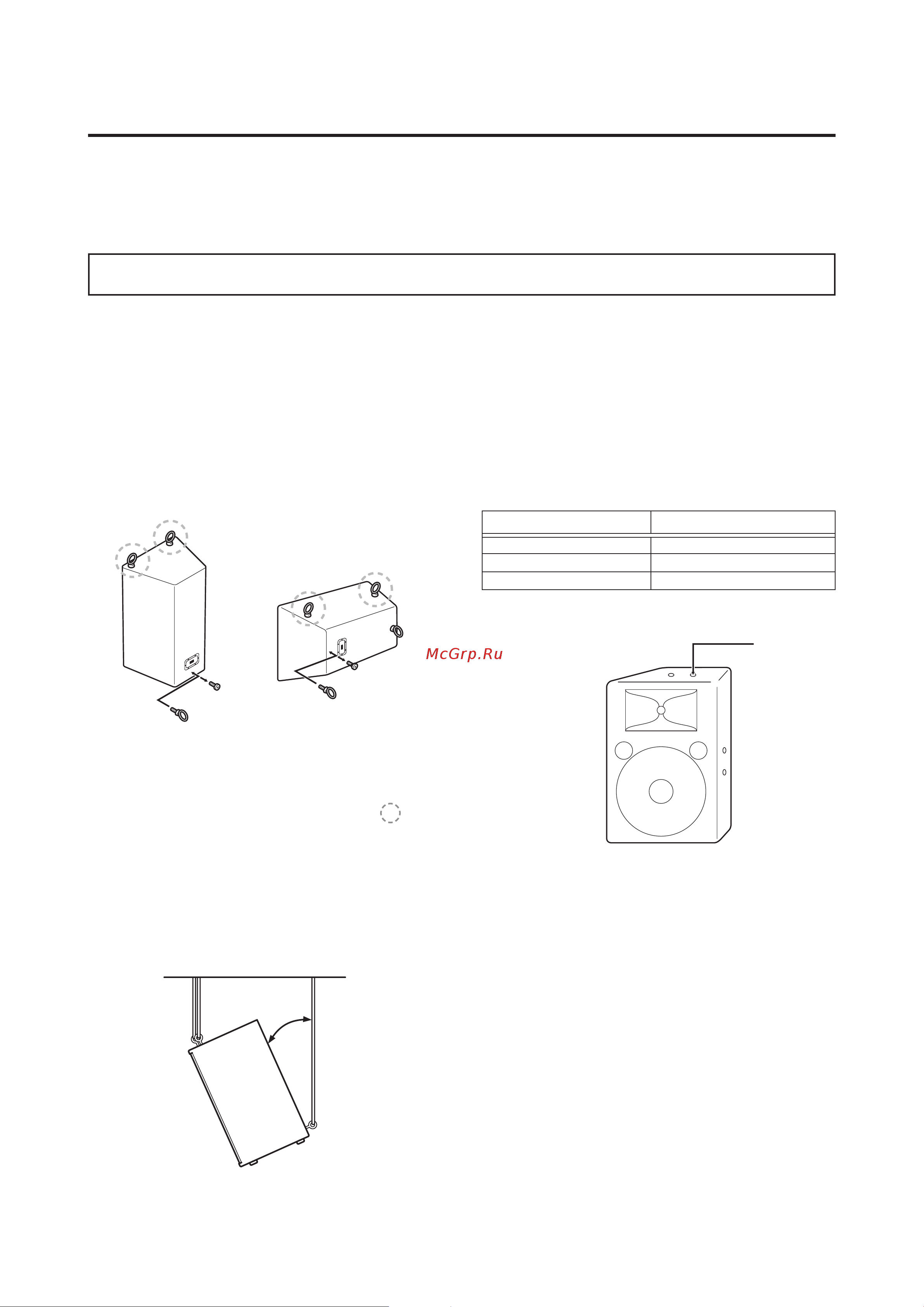

Навесной монтаж
Акустические системы серии C112VA и C115VA могут
использоваться в навесных «летящих» установках, при
помощи подходящего навесного провода.
1. Замените винты входящими в комплект рым-болтами
(3/8") как показано на рисунке, затем подвесьте дина-
мик, используя подходящий провод.
• Используйте только входящие в комплект
рым-болты.
• Используйте более двух рым-болтов для
навесного монтажа. Всегда используйте
рым-болты отмеченные значком .
• Не крепите колонку за другую подвешен-
ную колонку.
2. Настраивая длину навесного провода, установите опти-
мальный угол покрытия колонки. Однако угол уклона не
должен превышать 450, как показано на рисунке.
Установка кронштейна
Акустическая система C112VA оснащена болтами кре-
пления кронштейна на верхний, нижний и боковых па-
нелях колонки. C112VA может быть закреплена на стене
или потолке, используя отдельно приобретаемые крон-
штейны следующих типов.
Кронштейн Модель
Стенной кронштейн BWS251-300, BWS251-400
Потолочный кронштейн BCS251
Штыревой кронштейн BBS251
Болты (W5/16")
• Используйте только определенные
болты (W5/16”) для крепления крон-
штейна к колонке.
Болты крепления устанавливаются в
колонку при ее изготовлении. Более под-
робная информация дана в инструкции по
установке кронштейна.
Навесной монтаж и установка кронштейна
• Прежде чем приступить к установке или монтажным работам, проконсультируйтесь со специалистом по
установке.
• При выборе места установки, тросов для подвески и несущей конструкции убедитесь в том, что все они до-
статочно прочны, чтобы выдержать вес акустической системы.
• Некоторые крепления могут со временем ослабнуть вследствие износа или коррозии. Для обеспечения опти-
мального уровня безопасности, необходимо периодически внимательно проверять крепления.
Корпорация Yamaha не принимает никаких претензий по поводу материального ущерба или травм, связанных с недостаточной
надежностью несущей конструкции или неправильной установки устройства.
w
w
w
Винты
Винты
Рым-болты
Рым-болты
Максимум 45
0
