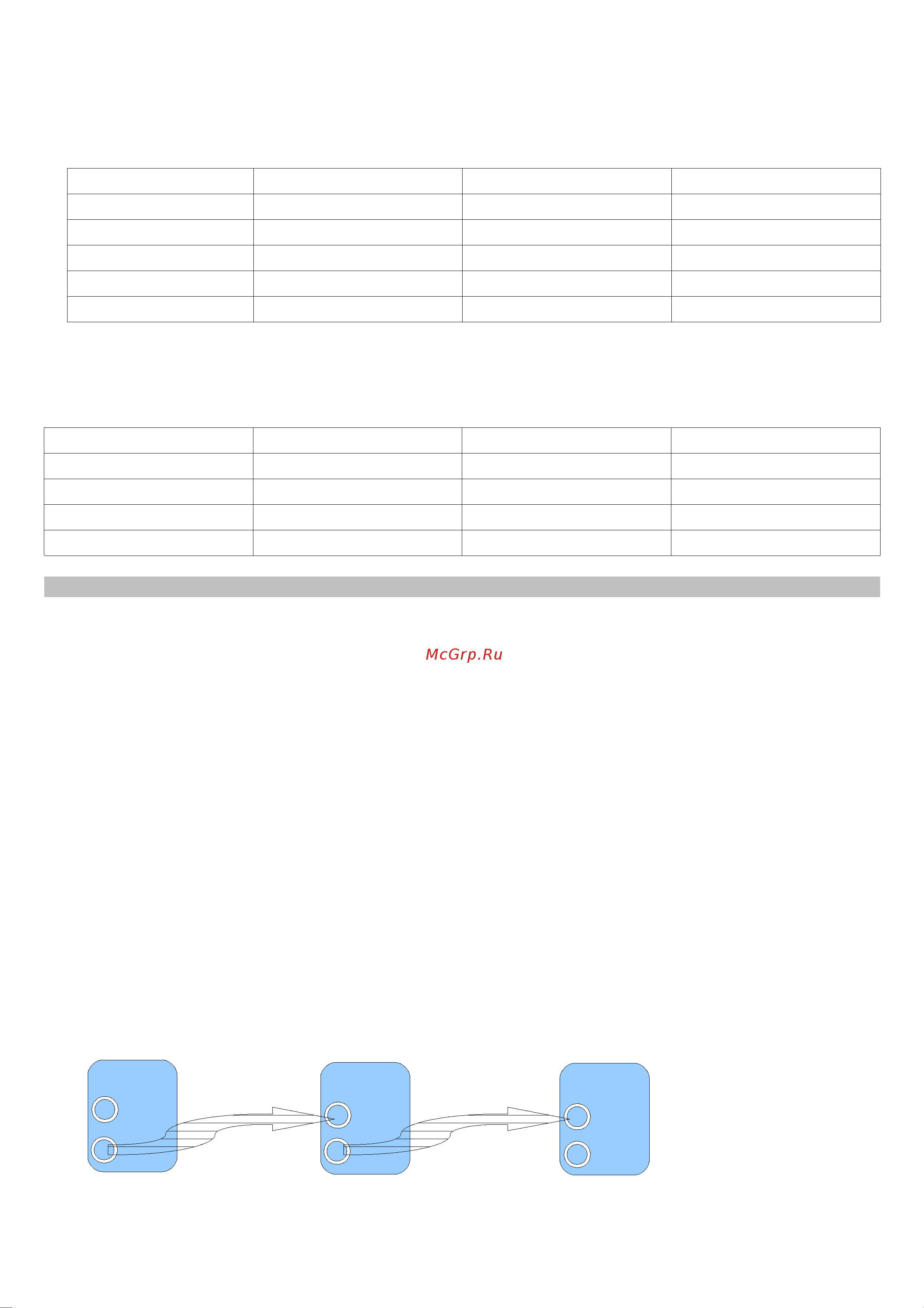

Involight LL150RG [5/7] Использование прибора

Involight LL150RG [5/7] Использование прибора

Установка DMX адреса

Для управления прибором по протоколу DMX, с помощью DIP с #1 по #9, необходимо установить

адрес прибора в диапазоне 1 — 511. Каждый из DIP переключателей представляет из себя

двоичный код.

DIP переключатель Значение DIP переключатель Значение

#1 1 #6 32

#2 2 #7 64

#3 3 #8 128

#4 4 #9 256

#5 5 #10 DMX, установить в «0»

Прибор имеет 5 каналов управления, значит на каждый прибор должно быть отведено по крайней

мере по 5 DMX каналов. Вы можете назначить 8 каналов для каждого прибора, для этого

используется формула: DMX адрес = 8*N+1, где N=0,1,2,3 … Например,

Первая петля адресов начинается с 1, вторая петля адресов с 9, третья с 17, четвёртая с 25

Петля Адрес Двоичное значение Положение DIP (вкл.)

1 1 100000000 #1

2 9 100100000 #1+#4

3 17 100010000 #1+#5

4 25 100110000 #1+#3+#4+#5

Использование прибора

Автономная работа (Звуковая активация, AUTO)

Данный режим позволяет одиночному прибору работать под музыку.

1. Установите прибор в подходящее положение.

2. С помощью DIP, выберите режим Звуковой активации или AUTO.

3. Включите питание прибора, прибор начнёт обнуляться и затем выйдет в рабочий режим.

4. Прибор будет реагировать на низкие частоты музыки, с помощью встроенного микрофона.

Отрегулируйте уровень чувствительности микрофона соответствующим регулятором.

Работа в режиме MASTER-SLAVE

В данном режиме допускается работа до 32-х приборов, подключённых последовательно, без

использования дополнительного контроллера.

1. Установите приборы в подходящее положение.

2. Выберите прибор который будет MASTER и установите на нём режим работы от звука или AUTO.

На остальных приборах подключённых последовательно, должен быть установлен режим SLAVE.

3. Для коммутации приборов можно использовать стандартный микрофонный кабель с разъёмами

XLR. В случае протяжённых кабельных линий на последнем в цепочке приборе должен быть

установлен «терминатор» (обратитесь к специалисту).

4. Включите питание приборов, приборы начнут обнуляться и затем выйдут в рабочий режим.

5. Приборы будут реагировать на низкие частоты музыки, с помощью встроенного микрофона.

Отрегулируйте уровень чувствительности микрофона прибора MASTER, соответствующим

регулятором.

1. MASTER: SOUND/AUTO 2. SLAVE режим . . . . . . . N. SLAVE режим

5
