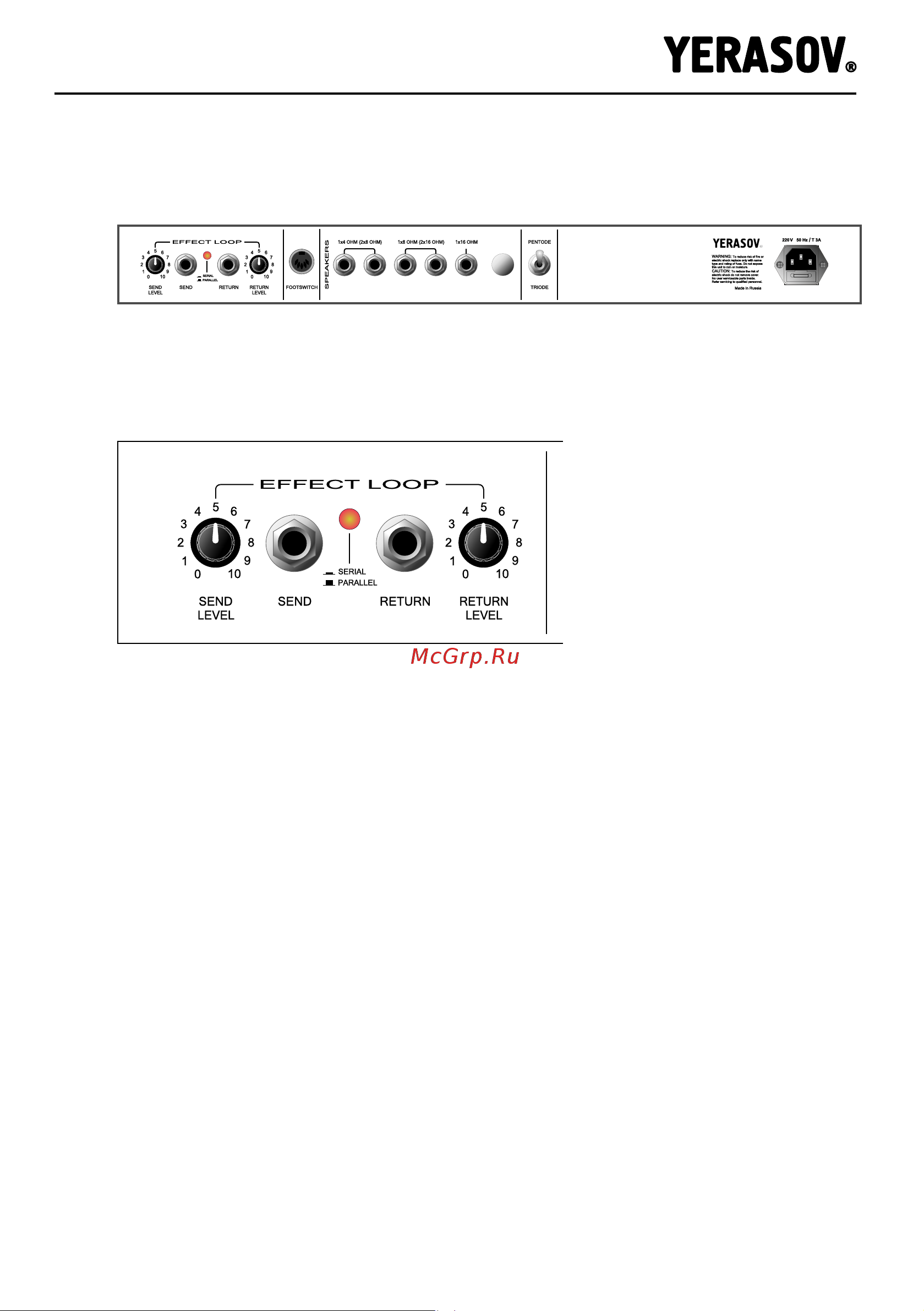

Yerasov DETONATOR-50 6L [9/16] Задняя панель

EFFECT LOOP

Элементы управления петли внешнего эффекта EFFECT LOOP.

1. В усилителе

DETONATOR 50

предусмотрены режимы

последовательного

(SERIAL) и параллельного

(PARALLEL) подключения

петли внешних эффектов,

что расширяет его функ-

циональные возможности.

Переключение режимов

осуществляется кнопкой

SERIAL/PARALLEL.

2. Регулятор SEND LEVEL позволяет согласовать уровни выходного сигнала

предусилителя DETONATOR 50 и входного сигнала внешнего процессора

эффектов.

3. Гнездо SEND служит для коммутации с входом внешнего процессора

эффектов.

4. Гнездо RETURN служит для коммутации с выходом внешнего процессора

эффектов.

5. Регулятор RETURN LEVEL определяет уровень возвращенного с выхода

процессора сигнала и в положении SERIAL одновременно управляет общей

громкостью усилителя. Такая схема позволяет согласовать уровни громкости

каналов и точно отстроить уровни прямого сигнала и эффектов.

ПРИМЕЧАНИЕ: эффект EFFECT LOOP можно использовать в качестве

переключателя Соло/Ритм. Для этого соедините гитарным шнуром гнезда

SEND и RETURN. При включенном эффекте будет обеспечен подъём

громкости (в зависимости от положения регулятора RETURN LEVEL), при

параллельной петле до 5 dB, при последовательной от нулевой громкости до

4 dB.

4.ЗАДНЯЯ ПАНЕЛЬ.
