Расстановка мониторов
Расстановка мониторов
Акустические системы Reveal разработаны для
использования в качестве мониторов ближней
зоны, которые обычно устанавливаются на
расстоянии от 0,75 до 3 метров от слушателя. Их
располагают над панелью индикации больших
консолей, либо или по обе стороны от микшерного
пульта или контроллера. Они также могут быть
установлены на подставках, чем достигается
хороший результат в снижении вибрации. В любом
случае, мониторы должны быть развёрнуты к
слушателю и располагаться ВЧ динамиком на
уровне ушей. Для равномерной дисперсии
мониторы рекомендуется устанавливать в
вертикальном положении.

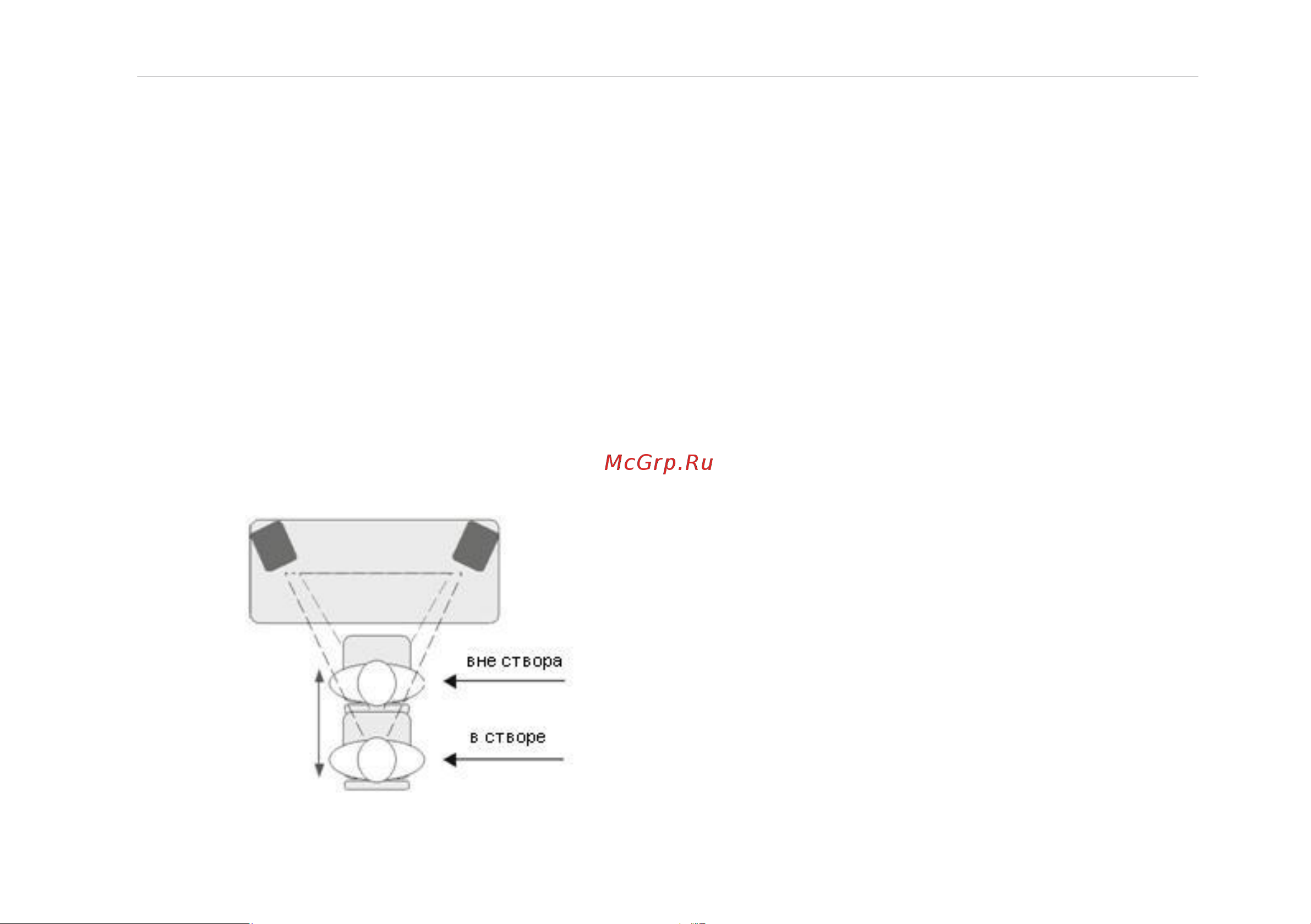

Наклонившись
вперёд
Откинувшись на
спинку стула
Расположение мониторов
Подключение
Прежде чем включить мониторы в сеть, проверьте
все соединения. Убедитесь, что переключатели
напряжения на задних панелях мониторов
установлены в правильное положение.
Балансные и небалансные аудиовходы
Вы можете подключить ваши мониторы используя:
– небалансные разъёмы 6,35 мм (¼”) джек или
– балансные разъёмы XLR
Обозначения контактов разъёма XLR:
2 = + (горячий), 3 = - (холодный) и 1 = земля
(экран). Разъём XLR также может быть
использован для небалансного подключения (в
этом случае контакты 3 и 1 XLR разъёма
должны быть соединены вместе).
Aux input – Monitor Link
Разделить стереосигнал на пару мониторов
Tannoy Reveal можно также другим способом
(например, с аудио-интерфейса, плейера или
смартфона), подключив стерео сигнал в один
монитор и, разделив его на стереопару,
подключить ко второму. Для это нужно:
– Подключите линейный сигнал от источника к
разъёму “IN”, расположенный на задней панели
первого монитора, используя кабель с 3,5 мм
мини-джеками, входящий в комплект первого
монитора.
4 Reveal 402 / 502 / 802
