Mackie DL1608 [12/28] Mackie dl1608 краткое руководство

12 Mackie DL1608. Краткое руководство

Измеритель Gain Reduction

Измеритель Gain Reduction отражает суммарный результат воздействия на сигнал динамической обработки Gate

(гейта) и Compressor (компрессора).

Фейдеры каналов и входные измерители

Фейдер управляет выходным уровнем сигнала канала, подаваемого на шины LR Main Mix, Auxes, Reverb и Delay

(см. далее). Управление фейдером осуществляется посредством перемещений пальца вверх или вниз. Если

прикоснуться к фейдеру, его размер увеличивается, а граница подсвечивается. Этот визуальный эффект

называется “Grow & Glow”, он показывает готовность фейдера к перемещению.

Рядом с фейдером расположен индикатор уровня сигнала на входе канала перед его обработкой. На него не

воздействуют эквалайзер, динамические эффекты и фейдер канала. Как было сказано ранее, показания входного

измерителя должны находиться в пределах зон зеленого и желтого цветов.

Если измеритель выходит в красную зону, во избежание перегрузок входной уровень сигнала необходимо

уменьшить с помощью регулятора Gain.

Цвет вертикальной линии правее входного измерителя зависит от выходной шины (LR, Auxes или FX) (см. далее).

Solo (соло)

Функция Solo позволяет независимо прослушать сигнал канала (каналов) перед его подачей в микс. Если кнопка

Solo канала включена, в наушниках будет слышен сигнал только этого канала.

Кнопки Solo работают в режиме PFL (отбор сигнала до фейдера), поэтому положение фейдера канала не влияет

на громкость этого сигнала.

Кроме того, сигнал Solo снимается после EQ, поэтому эквализация канала воздействует на солированный сигнал,

но состояние кнопки Mute на него также влияние не оказывает.

Если солированные каналы отсутствуют, в наушники поступает сигнал шины LR.

Включенные кнопки Solo окрашиваются в желтый цвет.

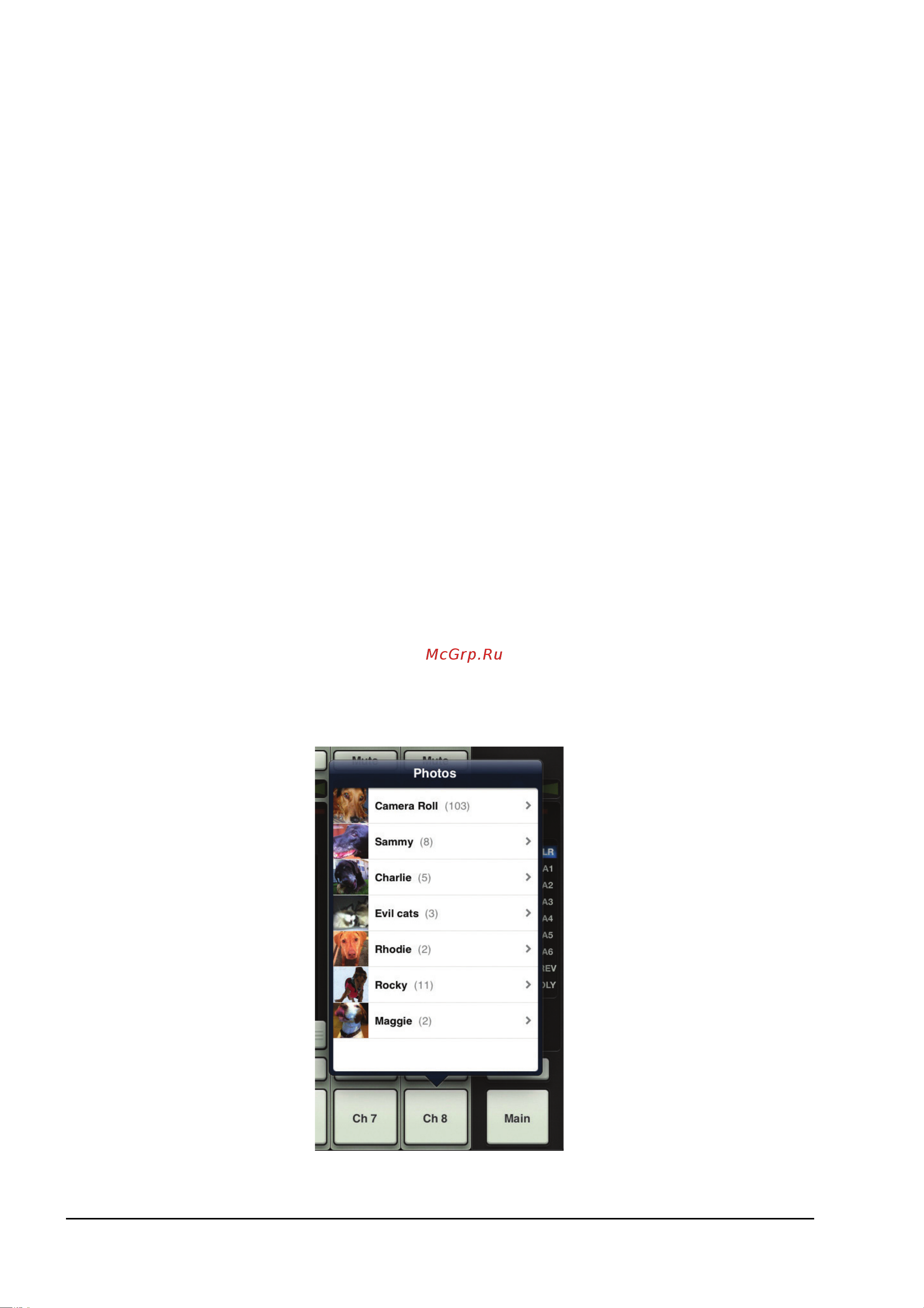

Имена и пиктограммы

Для каждой линейки канала можно определить имя и пиктограмму. Прикоснитесь к самой нижней кнопке линейки

канала, откроется всплывающее меню, позволяющее ввести имя или выбрать изображение. Введите имя с

клавиатуры или выберите какую-либо из пиктограмм.

Имена и пиктограммы
