Digitech RP360XP [10/64] Диаграммы подключения
![Digitech RP360 [10/64] Диаграммы подключения](/views2/1991391/page10/bga.png)
10
ДИАГРАММЫ ПОДКЛЮЧЕНИЯ

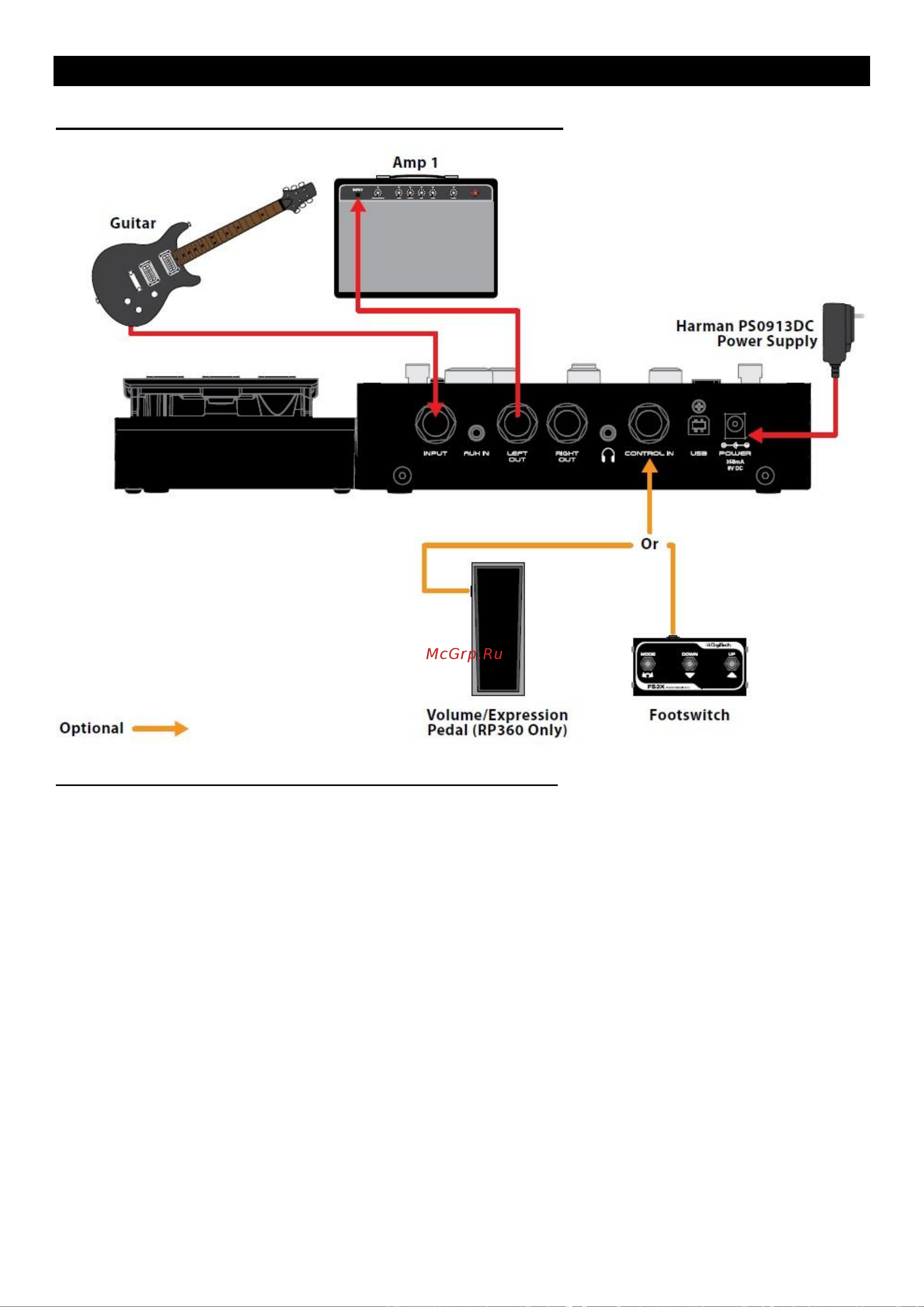

Подключение к гитарному усилителю (моно)
Как подключить процессор к гитарному усилителю:
1. Убедитесь, что регулятор громкости на усилителе в нулевом положении и
питание отключено.
2. Скоммутируйте процессор и усилитель как указано на схеме.
3. Включите процессор, подсоединив адаптер питания, входящий в комплект
поставки, к разъёму POWER.
4. Включите усилитель. Играя на гитаре, плавно увеличьте громкость усилителя до
желаемого уровня.
