4. МОНТАЖ

4.1 Подключение к сети

AC POWER IN

Питание прибора осуществляется через трёхполюсный

сетевой ввод, к которому подсоединяется входящий в

объём поставки прибора адаптер переменного тока.

Сетевое соединение отвечает требованиям безопасности.

+ При эксплуатации прибора используйте только

входящий в комплектацию прибора сетевой блок

питания.

+ Никогда не подключайте EURORACK к сетевому

блоку питания, если этот блок уже включён в

сеть! Сначала подключите пульт к блоку питания,

а затем уже включайте блок питания в сеть.

+ Имейте ввиду, что как сетевой блок питания, так

и микшерный пульт во время работы сильно

нагреваются. Это является нормальным

явлением.

4.2 Аудиокабели

Вам потребуется множество всевозможных кабелей

различного назначения. На следующих далее рисунках

показано, как эти кабели должны быть оснащены. Всегда

используйте только высококачественные кабели.

Для использования выходов и входов CD/Tape

пользуйтесь обычным кабелем со штекером «сinch».

Разумеется, к симметричным входам/выходам можно

подключать также и устройства с несимметричной схемой.

Используйте или монофонические штекеры или кольцо

стереофонического штекера со штырём (или контакт 1 с

контактом 3 в штекерах XLR).

+ Внимание! Ни в коем случае не применяйте

несимметричные соединения XLR (контакты 1 и 3

соединены) на входных разъёмах микрофона

(MIC), если Вы намерены работать с фантомным

питанием.

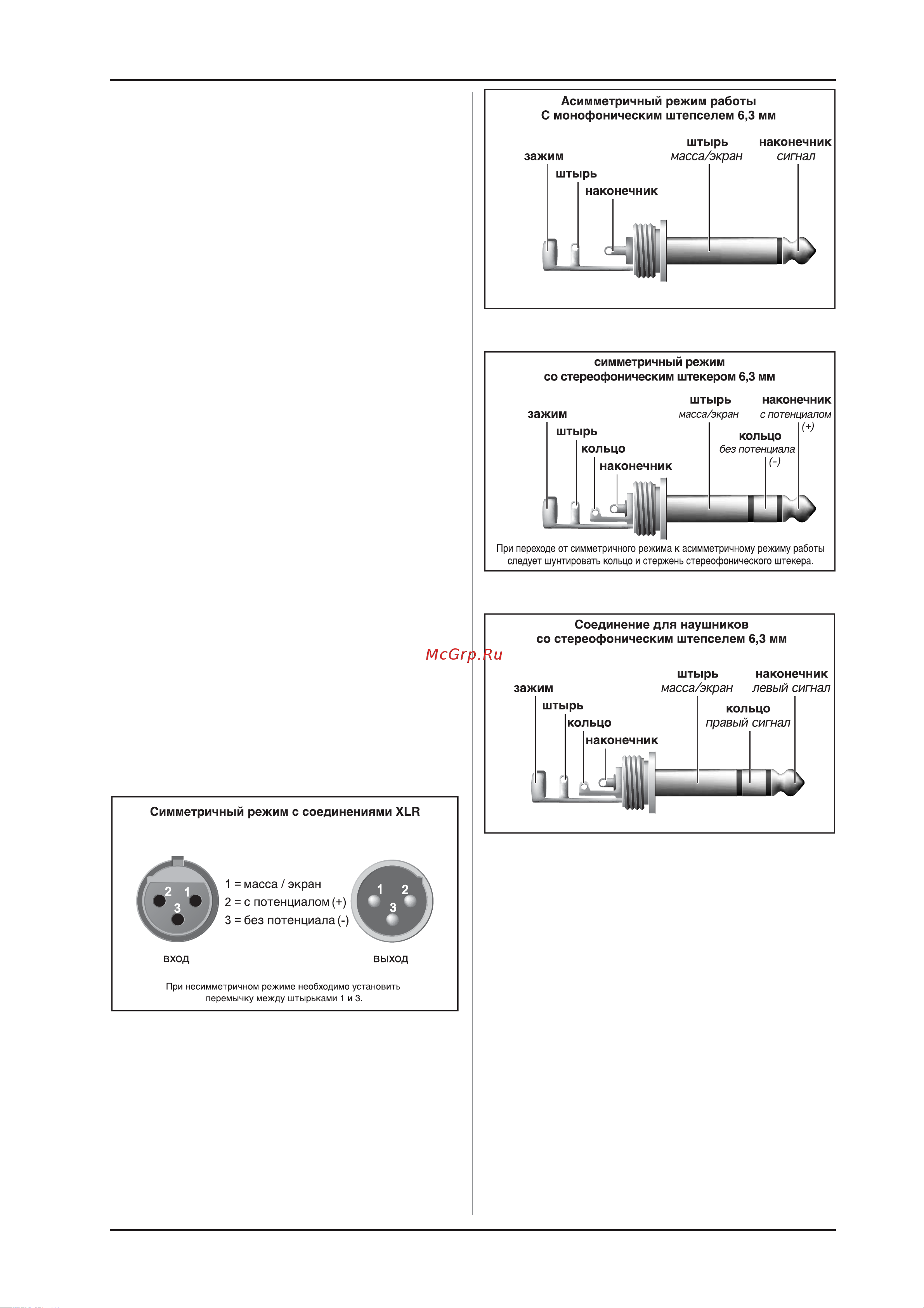

Рис. 4.1: Разъёмы XLR

Рис. 4.2: Монофонический штекер 6,3 мм

Рис. 4.3: Стереофонический штекер 6,3 мм

Рис. 4.4: Стереофонический штекер наушников

4. МОНТАЖ
