13
"
Если устройство повреждено, пожалуйста, немедленно уведомьте продавца, в противном
случае ремонт повреждения или замена прибора не гарантируются.
3.1 Установка в рэковой стойке
ULTRAGAIN PRO
поставляется с «ушками» для установки в стандартную рэковую стойку.
Позаботьтесь о том, чтобы до задней стенки стойки оставалось некоторое расстояние для
подключения коммутационных разъемов, а также о достаточной циркуляции воздуха для
охлаждения устройства.
3.2 Электропитание
К специальному разъему на задней панели ULTRAGAIN PRO подключается кабель,
соответствующий стандарту IEC. Он отвечает всем международным требованиям
безопасности. Прежде, чем включить устройство, проверьте, чтобы его конфигурация
соответствовала требованиям напряжения электросети. Селектор рабочего напряжения
следует переключить в надлежащее положение ПЕРЕД включением электропитания, иначе
устройство может попросту «сгореть». Вы найдете объединенный селектор/фиксатор плавкого
предохранителя на задней панели, рядом с разъемом шнура э лектропитания.
3.3 Звуковая коммутация
В ULTRAGAIN PRO применяются полностью симметричные входные каскады, поэтому, в целях
максимального подавления интерференции, коммутацию с другим оборудованием следует
осуществлять при помощи симметричных линий.
Установка и эксплуатация должна осуществляться исключительно
квалифицированными специалистами. Лица, осуществляющие монтаж и
эксплуатацию прибора должны использовать заземление.
Электростатические заряды могут отрицательно повлиять на работу прибора.

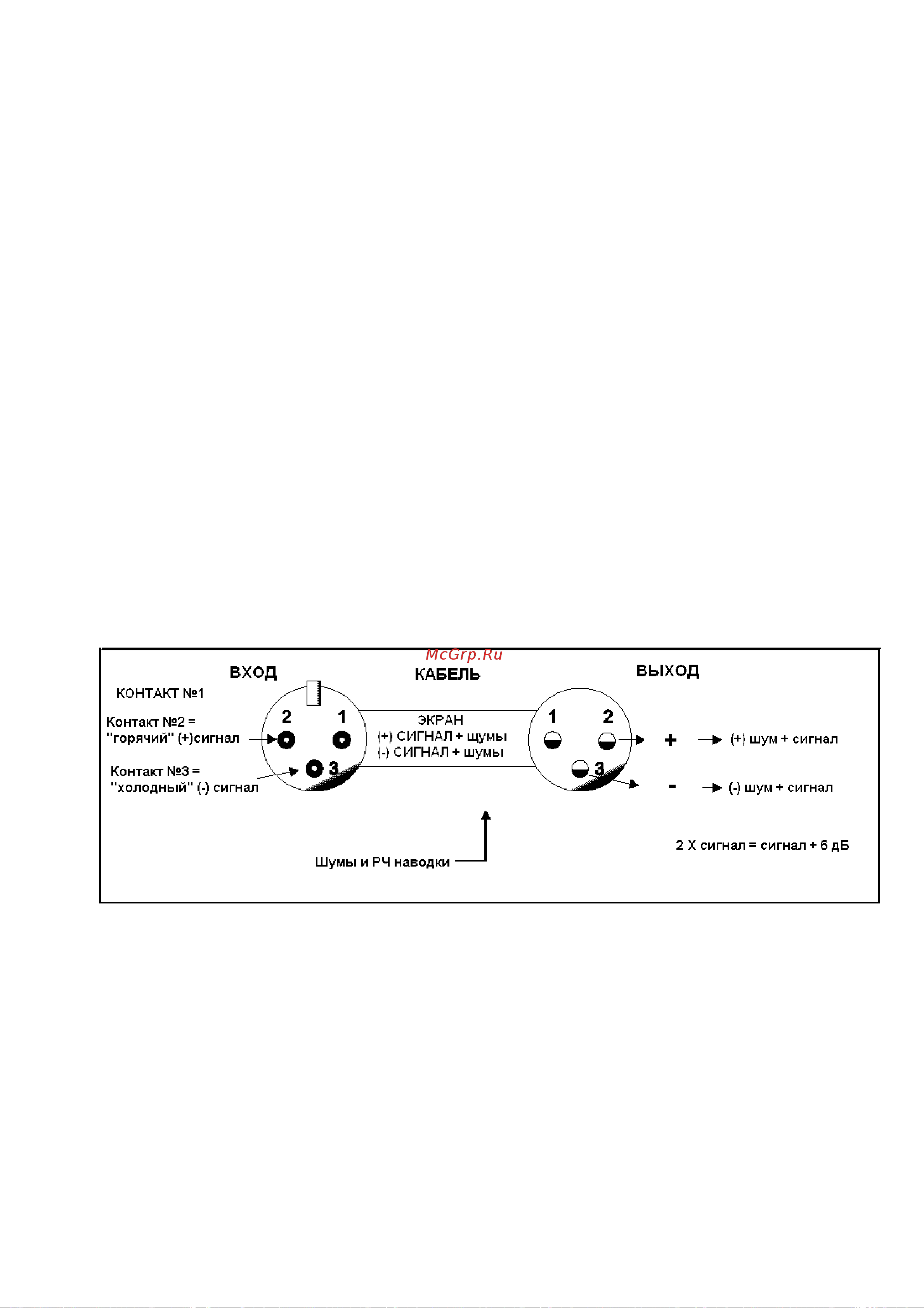

Рис. 3.1 Компенсация интерференции при симметричном соединении
"
