Tubeopto 8™ может быть использован как в простых, так и в сложных системах. Простейшая систе-
ма состоит из Tubeopto 8™ и одиночного интерфейса ADAT. По мере добавления в систему цифровых
устройств, проблемы синхронизации частоты дискретизации мастер/ведомого устройства могут ухудшить
акустические характеристики системы. Использование одиночного мастер синхрогенератора wordclock
для синхронизации всех цифровых устройств обработки уменьшает смещение синхронизации и умень-
шает эффекты временного сдвига между устройствами, улучшая, таким образом, качество аудиосигнала
и надежность. При использовании Wordclock, он должен быть применен к КАЖДОМу устройству в цифро-
вой аудио цепи, включая звуковые карты.
Удостоверьтесь, что Tubeopto8 подключен к хорошему генератору Wordclock, работающему на нужной
частоте дискретизации.
Несколько устройств Tubeopto 8, могут быть соединены последовательно с циклической передачей
сигнала wordclock от одного устройства к другому посредством разъемов Wordclock Input и Thru на каж-
дом Tubeopto 8. Одиночный оконечный резистор 75 Ом BNC, устанавливается на джеке Wordclock Thru
последнего устройства в цепочке (самое дальнее устройство ог генератора wordclock).
Соответственно, несколько устройств Tubeopto 8™ могут быть подключены напрямую к отдельным вы-
ходам генератора wordclock. В этом случае, на соответствующем джеке Wordclock Thru каждого устрой-
ства Tubeopto 8 TM должен быть установлен оконечный резистор 75 Ом BNC. (Это необходимо, посколь-
ку Tubeopto 8 TM не имеет внутреннего оконечного сопротивления).
Далее щелкните на кнопке Sample Rate до тех пор, пока на дисплее не высветится индикация ЭWordclock”
(Если мигает индикатор Wordclock, Проверьте правильность подключения всех кабелей и наличие
входных синхроимпульсов между 40 кГц и 52 кГц).
В данной ситуации, Tubeopto 8ТМ и д ругие устройства в системе являются ведомыми устройствами по
отношению к внешнему генератору Wordclock.
75

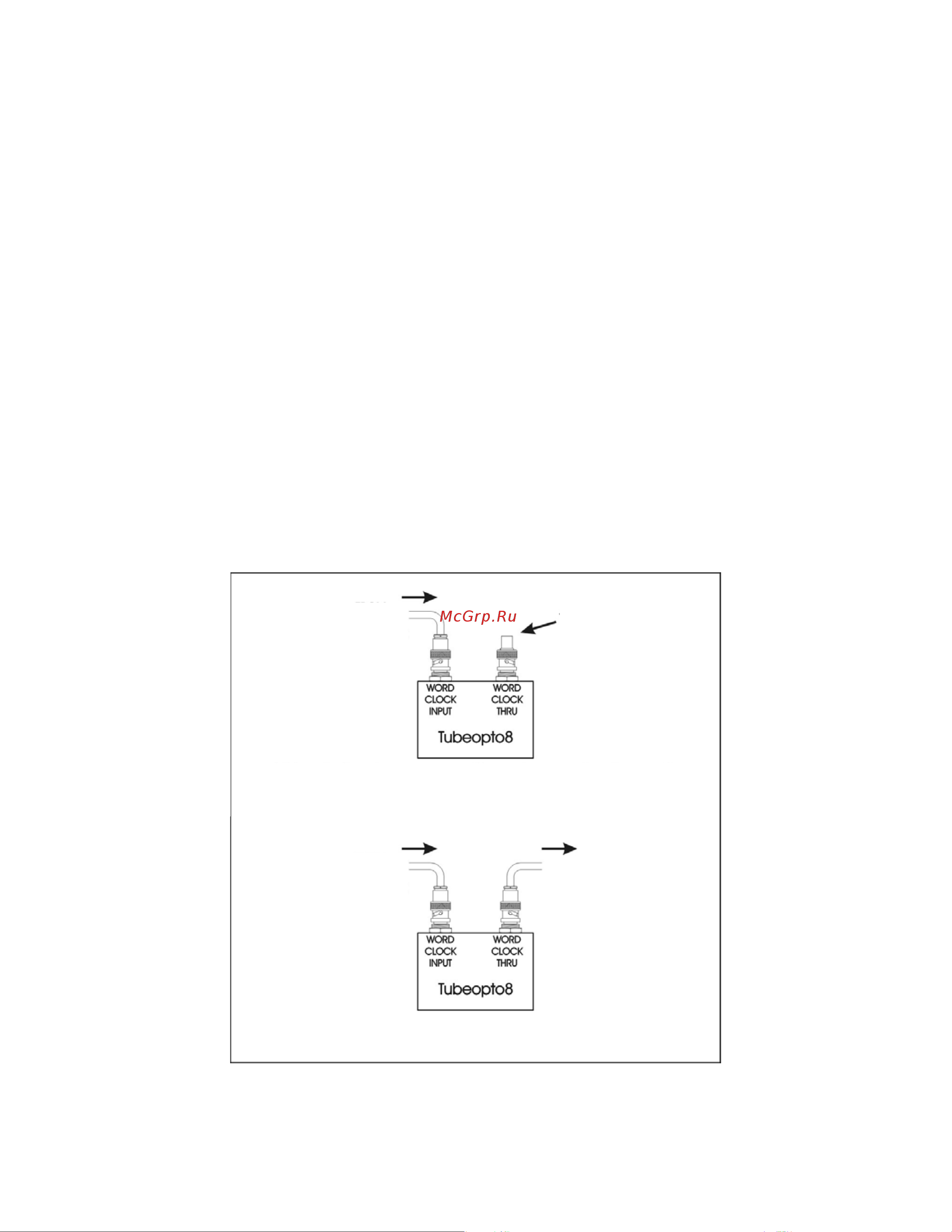

РИСУНОК 5 - Подключения генератора Wordclock
