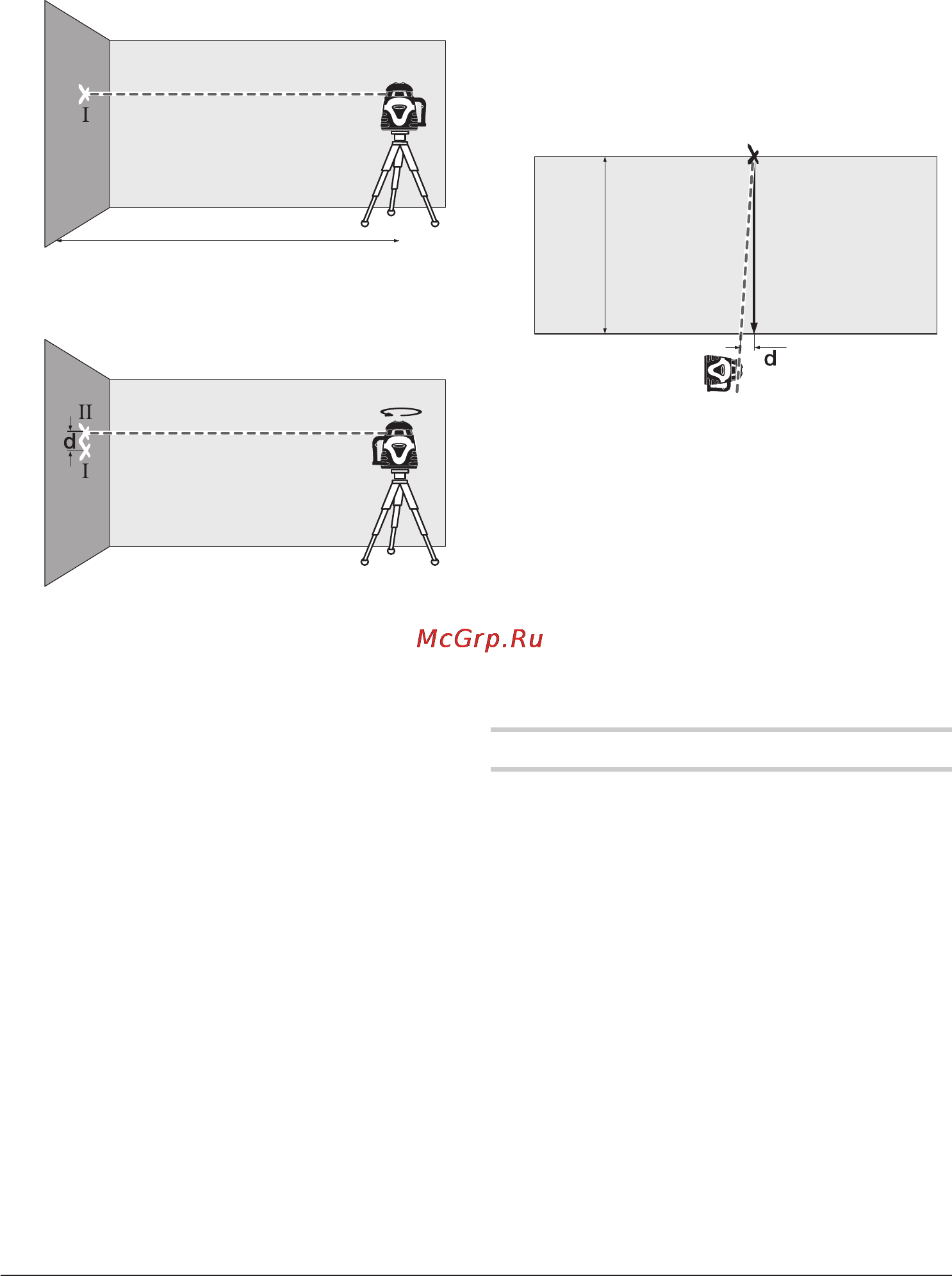

Συναρμολογήστε το ευρισκμενο στην
οριζντια θέση εργαλείο μέτρησης επάνω
σε ένα τρίποδο σε απσταση 30 m απ τον
τοίχο, ή τοποθετήστε το σε μια σταθερή,
επίπεδη επιφάνεια. Θέστε το εργαλείο
μέτρησης σε λειτουργία.
Μετά τον τερματισμ της χωροστάθμησης
σημαδέψτε επάνω στον τοίχο τη μέση της
ακτίνας λέιζερ (σημείο I).
Γυρίστε το εργαλείο μέτρησης κατά 180°,
αφήστε το να σημαδέψτε επάνω στον τοίχο
τη μέση της ακτίνας λέιζερ (σημείο II).
Δώστε προσοχή, το σημείο II βρεθεί με σο
το δυνατ μεγαλύτερη ακρίβεια κάτω ή
πάνω απ το σημείο I.
Η διαφορά d των δυο σημαδεμένων
σημείων I και II επάνω στον τοίχο αποτελεί
την πραγματική απκλιση ύψους του
εργαλείου μέτρησης στον άξονα που
μετρήθηκε.
Επαναλάβετε τη διαδικασία και για τον άλλο
άξονα. Πριν αρχίσετε τη διαδικασία μέτρησης
γυρίστε το εργαλείο μέτρησης κατά 90°.
Στη διαδρομή μέτρησης 2 x 30 m = 60 m η
μέγιστη επιτρεπτή απκλιση ανέρχεται σε:
60 m x
± 0,05 mm/m = ±3 mm.
Κατά συνέπεια η διαφορά d ανάμεσα στα σημεία I
και II δεν επιτρέπεται να υπερβαίνει ούτε στη μια
ούτε στην άλλη διαδικασία μέτρησης τα 3 mm.
Έλεγχος της ακρίβειας χωροστάθμησης στην
κάθετη θέσ (ALHV/ALHV-G)
Για τον έλεγχο απαιτείται μια ελεύθερη
διαδρομή μέτρησης επάνω σε μια σταθερή
επιφάνεια, μπροστά σε ένα τοίχο ύψους 10 m.
Κρεμάστε ένα νήμα της στάθμης στον τοίχο.
Συναρμολογήστε το ευρισκμενο στην
κάθετη θέση εργαλείο μέτρησης πάνω σε
ένα τρίποδο, ή τοποθετήστε το σε μια
σταθερή, επίπεδη επιφάνεια. Θέστε το
εργαλείο μέτρησης σε λειτουργία και
αφήστε το να αυτοχωροσταθμηθεί.
Ευθυγραμμίστε την ακτίνα λέιζερ κατά
τέτοιο τρπο, ώστε η ακτίνα λέιζερ να
πέφτει ακριβώς στη μέση του επάνω άκρου
του νήματος της στάθμης. Η διαφορά d
ανάμεσα στην ακτίνα λέιζερ και στο νήμα
της στάθμης στο κάτω άκρο του νήματος
αποτελεί την απκλιση του εργαλείου
μέτρησης απ την κατακρυφο.
Σε διαδρομή μέτρησης ύψους 10 m η μέγιστη
απκλιση δεν επιτρέπεται να υπερβαίνει το:
10 m x
± 0,1 mm/m = ± 1 mm.
Κατά συνέπεια η διαφορά d επιτρέπεται να
είναι το πολύ 1 mm.
Υποδείξεις εργασίας
f Για να σημαδέψετε πρέπει να χρησιμο-
ποιείτε πάντοτε το κέντρο του σημείου
λέιζερ. Το μέγεθος του σημείου λέιζερ
εξαρτάται απ την απσταση.
Γυαλιά παρατήρησης λέιζερ (ειδικ εξάρτημα)
Τα γυαλιά παρατήρησης λέιζερ φιλτράρουν το
φως του περιβάλλοντος. Έτσι διακρίνεται
καλύτερα το φως του λέιζερ.
f Μη χρησιμοποιήσετε τα γυαλιά παρατήρη-
σης λέιζερ σαν προστατευτικά γυαλιά. Τα
γυαλιά παρατήρησης λέιζερ χρησιμεύουν
για την καλύτερη αναγνώριση της ακτίνας
λέιζερ χωρίς, μως, να προστατεύουν απ
την ακτινοβολία λέιζερ.
f Μη χρησιμοποιείτε τα γυαλιά παρατήρησης
λέιζερ σα γυαλιά ηλίου ή στην οδική κυκλο-
φορία. Τα γυαλιά παρατήρησης λέιζερ δεν
προστατεύουν επαρκώς απ την υπεριώδη
ακτινοβολία (UV) και μειώνουν την αναγνώ-
ριση των χρωμάτων.
30 m
180˚
10 m
