LINE 6 StageScape M20d [8/12] Панель входов выходов

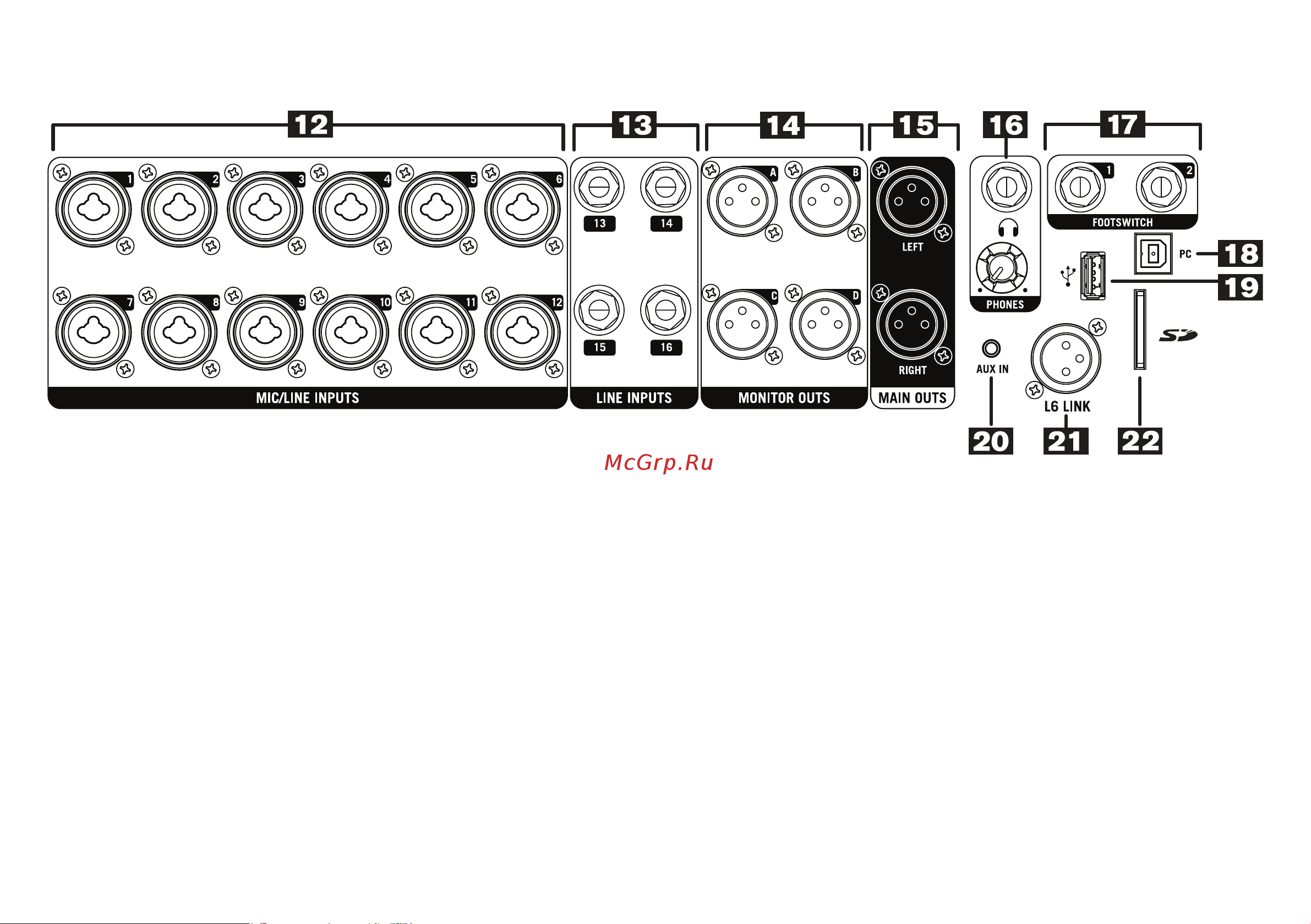

Панель входов/выходов

12. Микрофонные/линейные входы – Подключите микрофоны или линейное оборудование к этим двенадцати доступным

комбинированным входам (XLR или 1/4-дюймовым). При подключении микрофонов, для работы которых необходимо фантомное

питание, включите фантомное питание 48 В для каждого ряда из шести входов на сенсорном экране. Каждый входной разъем

автоматически определяет, какой контакт подключен к нему - XLR или линейный. Затем на сенсорном экране будет добавлена иконка

микрофона или линейного входа соответственно, а также полоса контроллера для каждого входа. Полоса контроллера аналогична

обычной полосе канала микшера и отображает уровень усиления каждого канала, положение кодера, отключение звука, солирование

канала или включение записи (в зависимости от текущего режима), а также название канала. Полосы контроллера располагаются в

нижней части сенсорного экрана в двух рядах по шесть и выровнены в соответствии с положением двенадцати кодеров.

13. Линейные входы – Подключите к этим разъемам ¼-дюймовые штекеры линейного оборудования, например, клавиатуры, диджейского

микшера, драм-машин или гитарных модуляторов. Эти линейные входы также оснащены функцией авто определения, поэтому при

подключении устройств к этим разъемам на экране будет отображена иконка линейного входа и полоса контроллера.

14. Мониторные выходы – Подключите к этим активным XLR выходам активные аналоговые сценические мониторы. Эти разъемы также

оснащены функцией авто определения, поэтому при подключении мониторов к этим разъемам на экране будет отображена иконка

монитора и полоса контроллера.

15. Главные выходы – Подключите к этим XLR выходам активные аналоговые громкоговорители для прослушивания стерео микса. Общий

уровень громкости звука в этих разъемах управляется регулятором Master Volume, расположенным на передней панели.
