Структурирование и управление конференц-системой

Структурирование и управление конференц-

системой

Структурирование конференц-системы

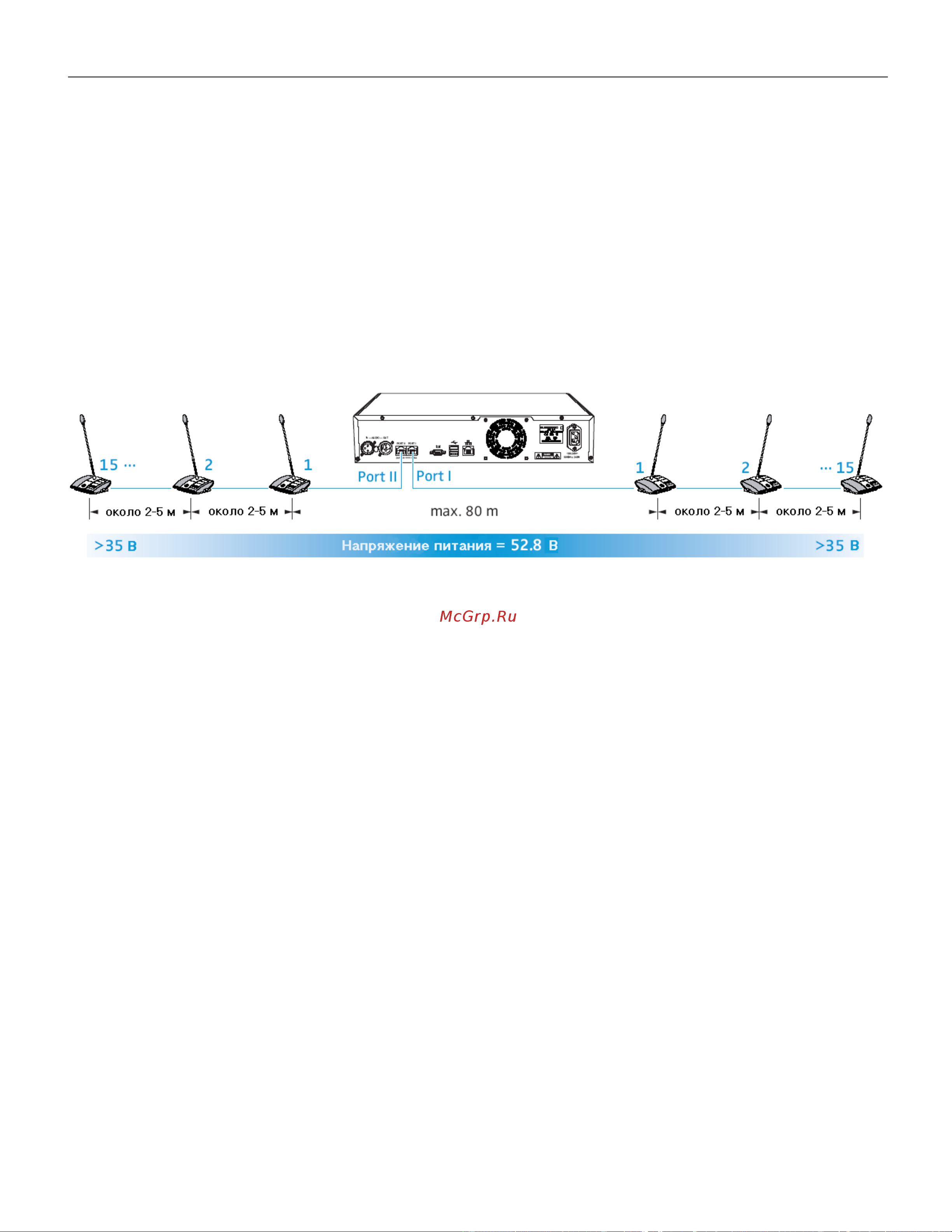

Конференц-система ADN используется для конференций малого и

среднего размера примерно с 30 конференц-пультами (поделенными

между двумя соединительными портами PORT I и PORT II). Пульты

делегатов и пульты председателя можно комбинировать в любом

порядке и подсоединять к центральному блоку системными RJ-45

кабелями SDC CBL. Концы кабельных линий открыты (топология

"звездой" не используется). Максимальное количество используемых

конференц-пультов зависит от напряжения питания, которое, в свою

очередь, зависит от длины кабелей (см. следующую главу).

Кроме того, к центральному блоку можно соединить аудио устройства,

например, для направления аудио-сигнала по основному каналу или

вывода основного канала на внешнюю аудио систему.

Вычисление падения напряжения в системных кабелях

Для безопасной работы конференц-системы убедитесь что конференц-

пульты получают напряжение питания как миниум 35 В! Величина

напряжения зависит от количества подключенных устройств и длины

кабелей. Стандартная длина кабеля между центральным блоком и

первым конференц-пультом не должна превышать 80 м. Стандартная

длина кабеля между конференц-пультами составляет 2-5 м. При

соблюдении этих правил гарантируется исправная работа конференц-

системы с 30 пультами. При более короткой длине кабелей можно

использовать больше конференц-пультов.

Программа “ADN Cable Calculator” позволяет вычислить падение

напряжения в различных частях кабельных линий в целях

планирования структуры конференц-системы. Программу можно

получить у партнеров Sennheiser или скачать с сайта

www.sennheiser.com.

Для использования программы “ADN Cable Calculator”:

 Запустите исполняемый файл “ADN Cable Calculator.exe” и следуйте

инструкциям установщика.

Более подробная информация по вычислению падения напряжения в

кабельных линиях приведена в разделе помощи программы “ADN Cable

Calculator”.
