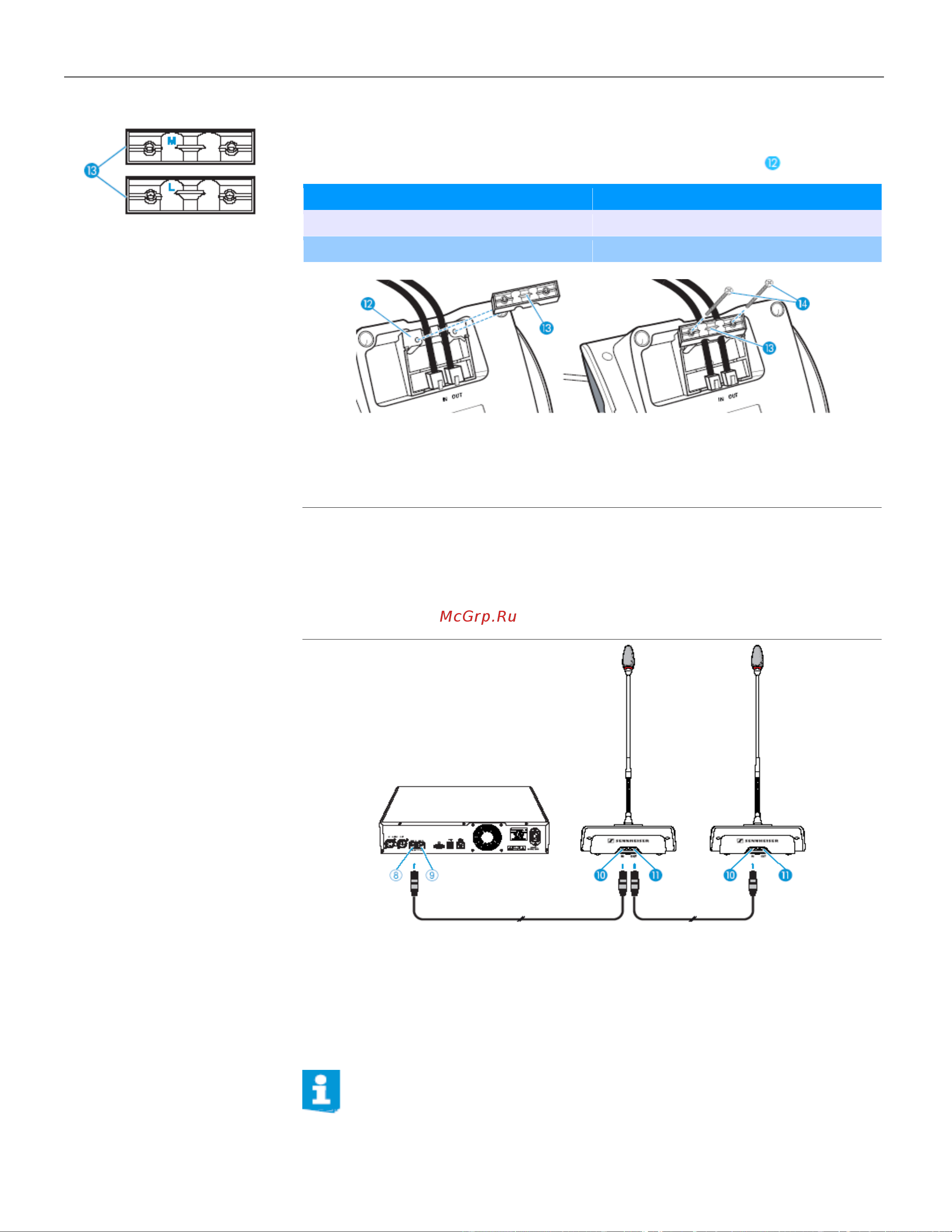

Ввод конференц-системы в эксплуатацию
18
Если используются держатели кабелей (см. предыдущую главу):
Выберите подходящую крышку для кабельного держателя
Кабель
Крышка кабельного держателя
Системный кабель SDC CBL RJ 45
маркировка “M”
Хорошо экранированный кабель
маркировка “L”
Сдвиньте крышки как показано на рисунке.
Несильно затяните прилагаемые винты (примерно 0,05 Нм).
Чтобы подключить конференц-пульты к центральному блоку:
ВНИМАНИЕ!
Повреждение устройства из-за нестандартного блока
питания!
Нестандартный блок питания может повредить сетевые
устройства с разъемами RJ 45, которые подключены к
коммутационным гнездам PORT I и PORT II.
Подключайте конференц-пульты ADN C1 и ADN D1 только
к коммутационным гнездам PORT I и PORT II.
Используйте системный кабель для соединения гнезда IN первого
конференц-пульта и гнезда PORT II или PORT I центрального блока (см.
выше).
Используйте системный кабель для соединения гнезда OUT первого
конференц-пульта и гнезда IN второго центрального блока.
Повторите эти действия для оставшихся конференц-пультов.
Обратите внимание, что к каждой кабельной линии можно подключить
около 15 конференц-пультов из-за потери напряжения (см. стр. 13).
.
