MICROPHONO PP400
Добро Пожаловать в Behringer
Благодарим Вас за доверие, оказанное нам покупкой BEHRINGER MICROPHONO PP400,
компактного phono-предусилителя. Проигрыватели виниловых дисков имеют на
выходе низкоуровневый сигнал, в то время как большинство аудиоустройств могут
обрабатывать только сигналы с линейным уровнем. Между проигрывателем и другим
аудиоустройством (таким, как микшерный пульт, усилитель или записывающее
устройство), PP40 выполняет следующие функции:
1. PP400 эквализирует выход проигрывателя в соответствии со спецификациейRIAA.
2. PP400 усилят эквализированный RIAA сигнал.
3. PP400 поставляет на выходе сигнал с линейным уровнем.
◊ Пожалуйста, ознакомьтесь с указаниями по технике безопасности,
указанными в конце этого руководства.
Разъемы и Элементы Управления
Здесь изображены и описаны все разъемы и элементы управления PP400.
(2)
(1)
(5)(3) (4)

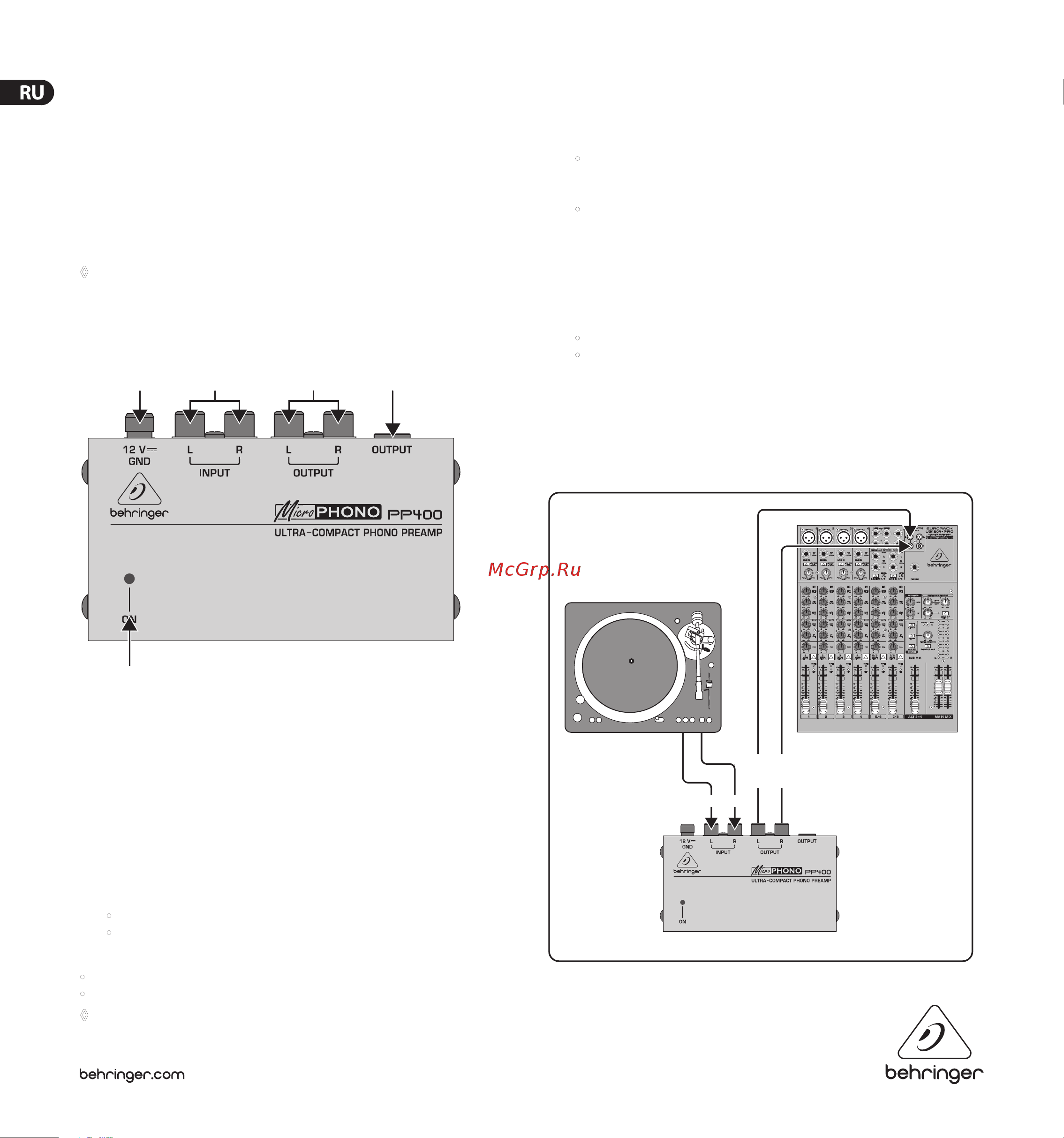

Рис. 1: Разъемы и элементы управления PP400
(1) Гнездо 12 V𝌂:
Гнездо 12 V используется для подключения к PP400 блока питания.
Приподключении блока питания к электросети MA400 автоматически
включается. Для отключения прибора от сети выньте сетевой штекер из розетки.
(2) Индикатор ON:
Светодиодный индикатор ON загорается при включении устройства в сеть.
(3) Гнезда INPUT (L и R):
Для соединения проигрывателя с PP400 Вам необходим стереокабель с
разъемами RCA («тюльпан»).
Соедините
• выход левого канала проигрывателя с гнездом L (левый) INPUT на PP400
• выход правого канала проигрывателя с гнездом R (правый) INPUT на PP400
PP400 посылает линейный сигнал через один из следуюших выходов:
• RCA ( OUTPUT L и R)
• 6,3-мм стереоджек ( OUTPUT)
◊ Не используйте одновременно оба выхода OUTPUT Вашего
PP400одновременно.
(4) Гнезда OUTPUT (L и R):
Для использования этих выходов Вам необходим стереокабель с разъемами
RCA(«тюльпан»).
Соедините
• гнездо L (левый) OUTPUT на PP400 со входом левого канала усилителя,
записывающего устройства или микшера. (В микшере используйте вход
CD или TAPE)
• гнездо R (правый) OUTPUT на PP400 со входом правого канала усилителя,
записывающего устройства или микшера
(5) Гнездо OUTPUT:
Соедините OUTPUT Вашего PP400 со входом микшерного пульта, усилителя или
записывающего устройства. Для использования этого 6,3-мм (стерео)выхода Вам
необходим аудиокабель с, как минимум, одним 6,3-мм стереоджеком. Есливход
микшерного пульта, усилителя или записывающего устройстваявляется
• стерео, то на другом конце кабеля должен быть 6,3-мм стереоджек
• моно, то на другом конце кабеля должны быть 2 моноджека
(по одному на каждый моновход) ПРИМЕР ПОД ЛЮЧЕНИЯ
SERIAL NUMBER: Для регистрации Вашего устройства используйте серийный номер,
указанный на нижней панели PP400.
Пример под Лючения
Здесь показан пример подключения PP400:
OUTPUT
TAPE IN/STREREO
CHANNEL IN
TURNTABLE UB1204-PRO
MICROPHONO PP400
INPUT
Рис. 2: Пример подключения PP400
