9 MINIMIC MIC800 Руководство пользователя
◊ При подключении конденсаторного
микрофона необходимо:
а. Подключить конденсаторный микрофон к разъему
INPUT MIC.
б. Отключить звук всех динамиков.
в. Включить фантомное питание нажатием кнопки
PHANTOM +48 V.
г. Подождать несколько секунд, пока фантомное питание
не зарядит конденсаторную диафрагму.
(17) SERIAL NUMBER: Используйте этот серийный номер для
регистрации MIC800.
Дальнейшая информация о форматах штекеров приведена в
гл. 4.“Аудиосоединения”.
3. Пример Использования
Ниже приведен пример использования Вашего MIC800:
ULTRAVOICE XM1800S
MINIMIC MIC800
Input
Output
PRO MIXER VMX100USB

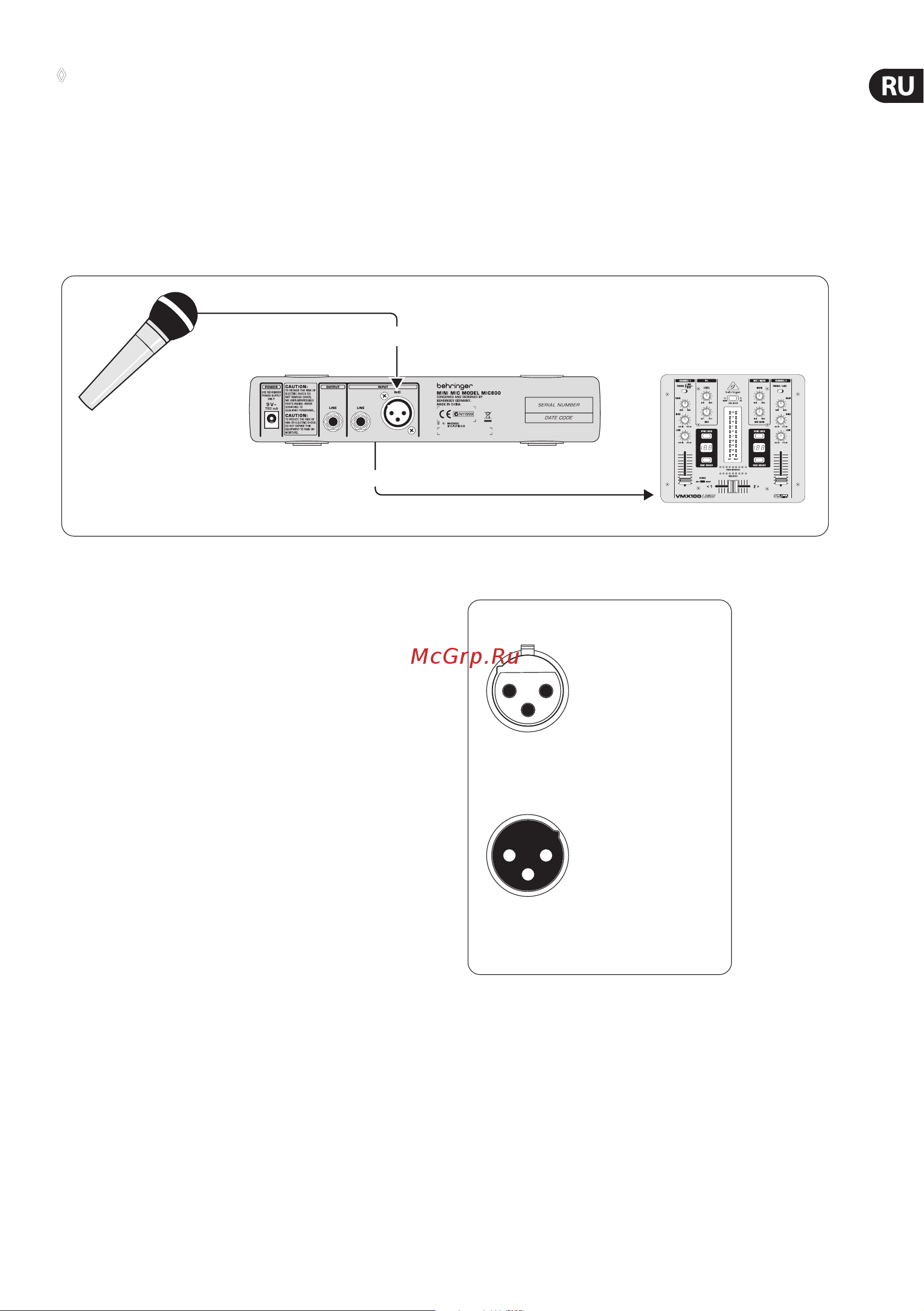

Рис. 3.1: Пример использования MIC800
Использование MIC800 с другими приборами
серии MINI
MIC800 принадлежит к серии MINI, состоящей из восьми
идеально сочетающихся друг с другом приборов,
представленных в гл. 6. “Другие Приборы Серии Mini”.
4. Аудиосоединения
Ниже изображены симметричные и несимметричные
соединительные кабели, которые Вы можете использовать для
подключения микрофонов и других приборов к MIC800.
Для микрофонов
Для подключения микрофонов к MIC800 используйте
микрофонный кабель с симметричными XLR разъемами.
На рисунке ниже представлены XLR гнездо MIC800 (Вход)
исоответствующий XLR штекер (Выход):
output
For unbalanced use, pin 1 and pin 3
have to be bridged
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
input
12
3
1
2
3
Balanced use with XLR connectors
Рис. 4.1: Симметричный XLR разъем
