5 EUROLIVE VP2520/VP1800S/VP1520/VP1220F/VP1220 Руководство пользователя
2. Соединения
(1)
(2)

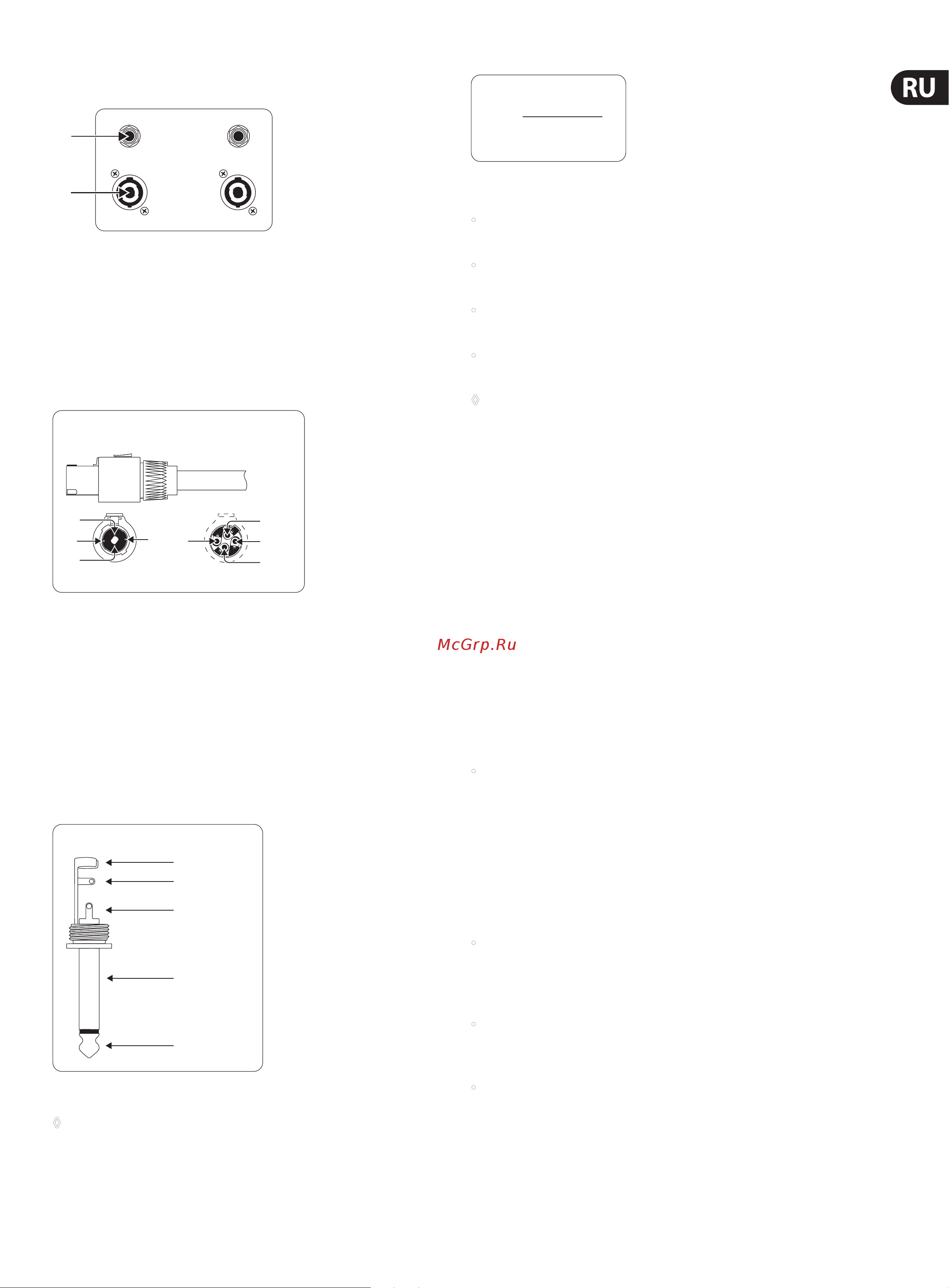

Фиг. 2.1: Панель разъемов
(1) В изделиях серии VS имеются два соединенных параллельно
профессиональных разъема (1) с блокировкой для
громкоговорителей. Вы можете соединить один из разъемов с выходом
Вашего усилителя мощности и вывести сигнал усилителя на второй
разъем, например, чтобы подать этот сигнал на дополнительный
громкоговоритель. Сигнал в разъеме громкоговорителя подается на
штырьки 1+ и 1. Штырьки 2+ и 2 не соединены.
1-
2-
2+
1+
1-
2-
2+
1+
front view rear view
Professional speaker connector
(compatible with Neutrik Speakon connectors)
Фиг. 2.2: Профессиональный разъем громкоговорителя
ВНИМАНИЕ: Никогда не подключайте выходные сигналы
разных усилителей мощности одновременно к обоим
параллельным входам. Это может вызвать полный выход из
строя Вашей аппаратуры.
(2) Изделия серии VP содержат два параллельных входа (2) TS для
громкоговорителей размером ¼ дюйма. Вы можете соединить один
из разъемов с выходом Вашего усилителя мощности и вывести сигнал
усилителя на второй разъем, например, чтобы подать этот сигнал на
дополнительный громкоговоритель.
strain relief clamp
sleeve
tip
sleeve
(ground/shield)
Unbalanced ¼" TS connector
tip
(signal)
Фиг. 2.3: Разъем TS громкоговорителя размером ¼ дюйма.
◊ Если несколько громкоговорителей соединены параллельно,
то общее полное сопротивление (импеданс) ZT нагрузки на
усилитель мощности может быть рассчитано, как показано
ниже по значениям импеданса отдельных соединенных
громкоговорителей:
Типовые варианты соединения изделий серии VP:
• Два громкоговорителя с импедансом 8 Ом каждый
параллельно = 4 Ома
• Четыре громкоговорителя с импедансом 8 Ом каждый
параллельно = 2 Ома
• Два громкоговорителя с импедансом 4 Ома каждый
параллельно = 2 Ома
• Четыре громкоговорителя с импедансом 4 Ома
каждый параллельно = 1 Ом
◊ Ваш усилитель может быть выведен из строя, если величина
фактического импеданса нагрузки будет ниже минимально
допустимого значения. Пожалуйста, убедитесь, что расчетный
суммарный импеданс ZT не меньше, чем минимальный импеданс
нагрузки, указанный для Вашего усилителя.
3. Оптимальное Использование
Мы разработали серию VP для использования в широком диапазоне
возможных применений. Разумеется, звук из Ваших громкоговорителей
зависит от акустических характеристик помещения или площадки,
в которых они используются. Дальнейшие главы этого руководства
предоставят Вам информацию о том, как получить наибольшую отдачу
от Ваших громкоговорителей EUROLIVE.
3.1 Размещение громкоговорителей
Здесь приводятся некоторые советы о том, как получить от
Вашего громкоговорителя (громкоговорителей) оптимальные
звук и характеристики:
• Поднимите громкоговоритель на уровень головы или выше.
Высокие частоты являются частью звукового спектра, определяющей
чистоту звука и разборчивость речи. Они могут быть заглушены
первыми рядами аудитории, поэтому мы рекомендуем устанавливать
Ваши громкоговорители так, чтобы звук высоких частот был направлен
немного выше высоты аудитории. Чем больше звука Вы сможете
доставить каждому на уровне уха, тем лучше. Представьте себе,
что громкоговоритель это большой электрический фонарик, а Вам
нужно осветить каждого в помещении
• Избегайте размещения громкоговорителей полного диапазона в углу
или рядом со стеной. Это усиливает низкие частоты и может понизить
разборчивость. Субвуферы можно устанавливать почти где угодно,
поскольку низкие частоты не являются высоко направленными
• Убедитесь, что громкоговорители не находятся в таком
месте, где их могут опрокинуть танцующие люди в аудитории,
чересчур эксцентричные исполнители, внезапные землетрясения и т.д.
• В некоторых помещениях, например, спортивных и зрительных
залах, возникает высокая естественная реверберация, что затрудняет
разборчивость речи. Размещение ковров на полу и занавесей на окнах
и кирпичных стенах помогает понизить отражение и улучшить общее
качество звука
Z
T
1
⁄Z
⁄Z
++

=
