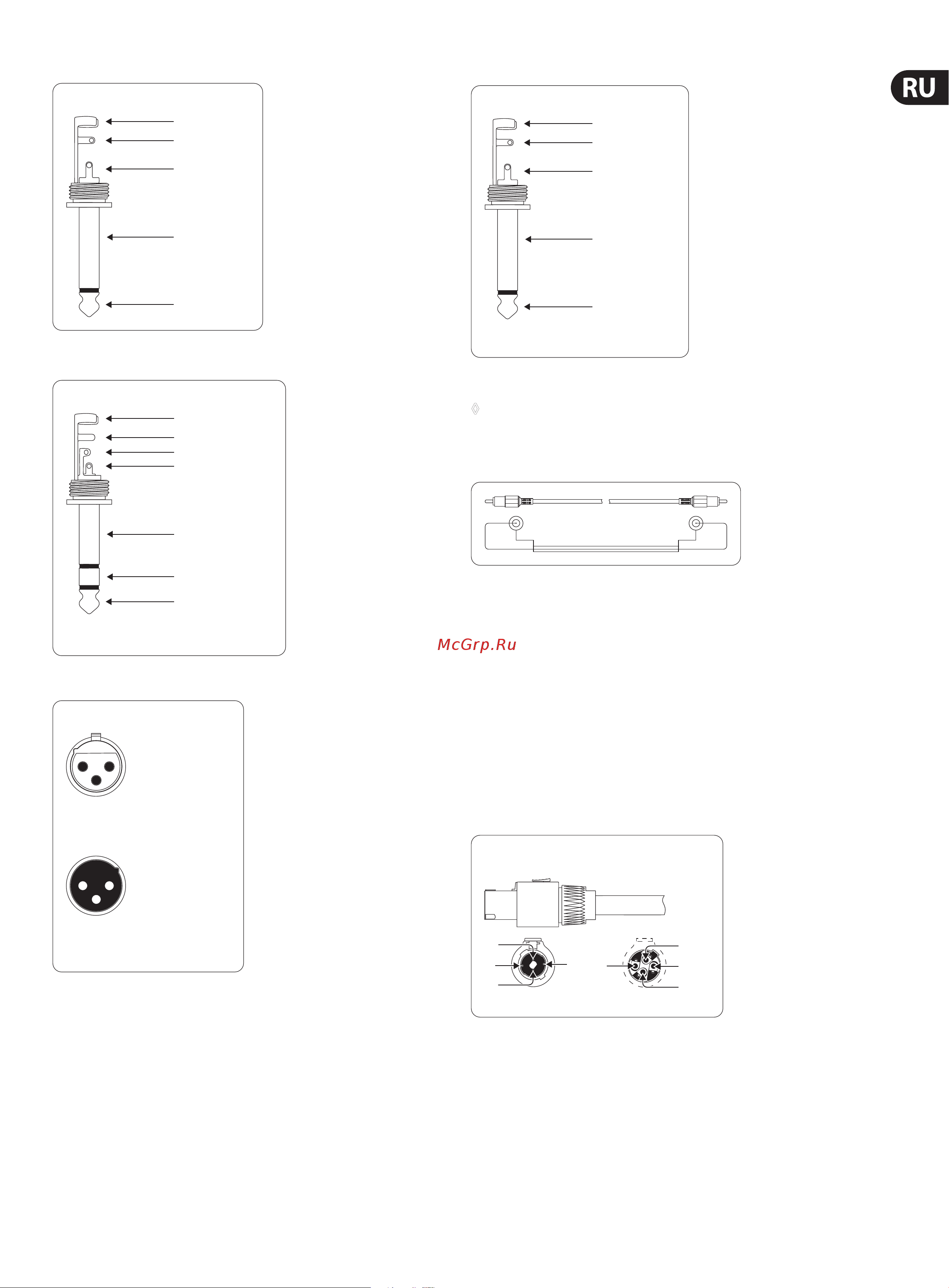

9 EUROPOWER PMP1680S/PMP980S/PMP960M Руководство пользователя
Рис. 4.1: 6,3-mm-моноштекер
strain relief clamp
sleeve
tip
sleeve
(ground/shield)
Unbalanced ¼" TS connector
tip
(signal)
Рис. 4.2: 6,3-mm-стереоштекер
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
For connection of balanced and unbalanced plugs,
ring and sleeve have to be bridged at the stereo plug.
Balanced ¼" TRS connector
ring
cold (-ve)
tip
hot (+ve)
Рис. 4.3: XLR-соединения
output
For unbalanced use, pin 1 and pin 3
have to be bridged
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
input
12
3
1
2
3
Balanced use with XLR connectors
Рис. 4.4: Моноштекер для педали
strain relief clamp
sleeve
tip
sleeve
pole 1/ground
tip
pole 2
The footswitch connects both poles momentarily
¼" TS footswitch connector
◊ Для PMP980S/PMP1680S используйте двойную педаль для
независимого включения и отключения FX 1 и FX 2. В таком случае
центральный штырь разъeма управляет FX 1, а периферийное
кольцо – FX 2.
Рис. 4.5: Кабель со штекерами с защeлками
shield
sleevesleeve
tip tip
4.3 Подключение акустических систем
Ваш микшер PMP оборудован высококачественными переключателями
с поворотным замком для акустической системы, что гарантирует
безопасную и надежную работу. Штекер системы Speakon был разработан
специально для акустических систем повышенной мощности. Еслитакой
штекер вставляется в традиционный разъeм, то происходит его
автоматическая фиксация, исключающая случайное разъединение.
Онтакже защищает от удара электрическим током и обеспечивает
правильное с точки зрения полярности соединение. К каждому выходу на
акустическую систему подводится отдельный сигнал (смотрите заднюю
сторону Вашего устройства и таблицу 4.1 и рисунок 4.7).
Рис. 4.6: Профессиональный переключатель с поворотным замком
1-
2-
2+
1+
1-
2-
2+
1+
front view rear view
Professional speaker connector
(compatible with Neutrik Speakon connectors)
Пожалуйста, используйте исключительно профессиональные кабели с
поворотным замком (тип NL4FC) для подключения акустических систем
к микшеру. Проверьте выходы Ваших акустических систем и разъeмы
кабелей перед подключением к микшерскому пульту.
