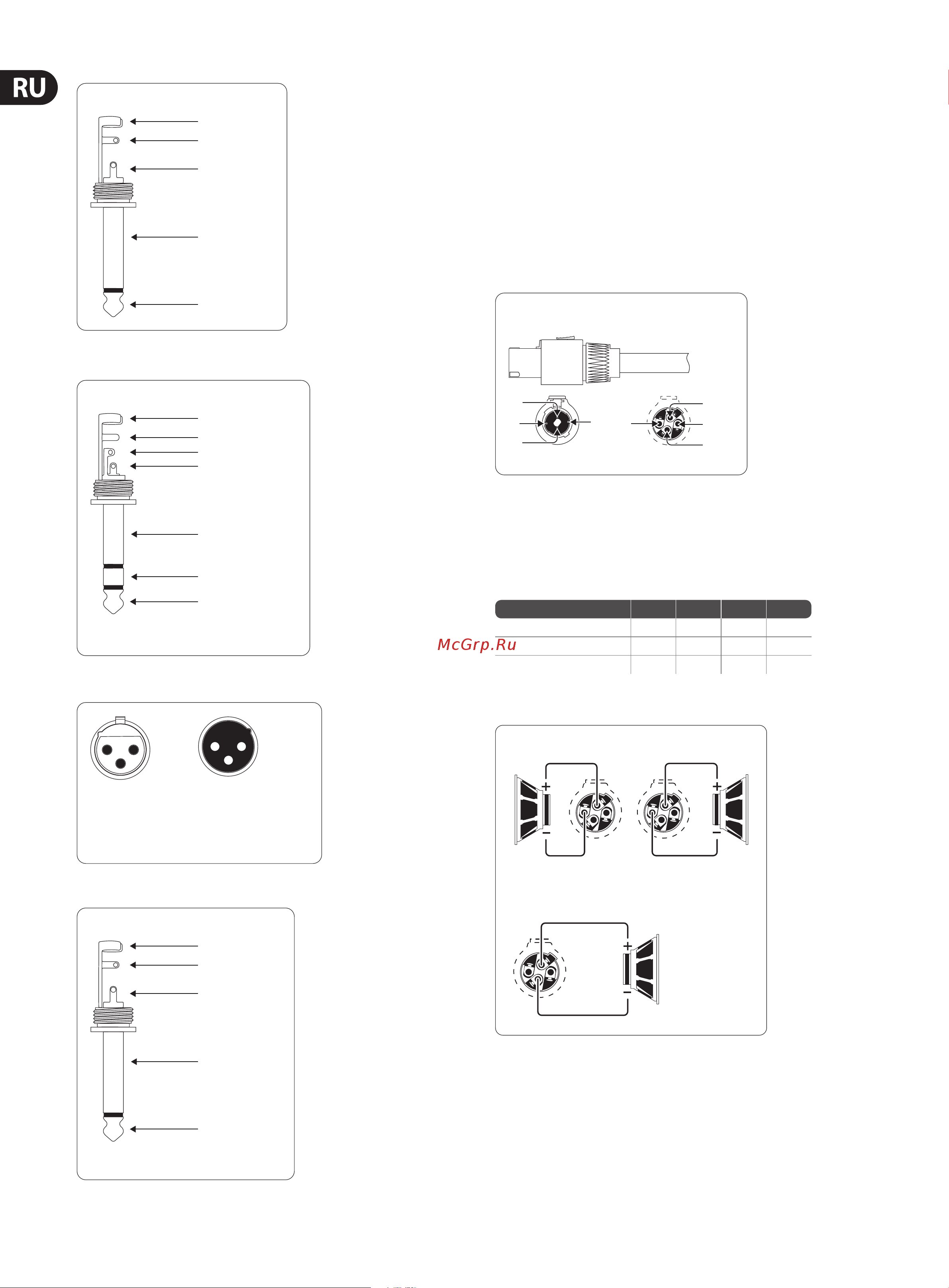

8 EUROPOWER PMP2000 Руководство пользователя
strain relief clamp
sleeve
tip
sleeve
(ground/shield)
Unbalanced ¼" TS connector
tip
(signal)
Рисунок 4.1: 6,3-mm-моноштекер
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
For connection of balanced and unbalanced plugs,
ring and sleeve have to be bridged at the stereo plug.
Balanced ¼" TRS connector
ring
cold (-ve)
tip
hot (+ve)
Рисунок 4.2: 6,3-mm-стереоштекер
For unbalanced use, pin 1 and pin 3 have to be bridged
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
input
12
3
output
1
2
3
Рисунок. 4.3: XLR-соединения
strain relief clamp
sleeve
tip
sleeve
pole 1/ground
tip
pole 2
The footswitch connects both poles momentarily
¼" TS footswitch connector
Рисунок 4.4: Моноштекер для педали
4.4 Подключение акустических систем
Устройства серии EUROPOWER оснащены высококачественными
выходами на акустические системы (совместимы с Neutrik Speakon),
гарантирующимибезупречную работу. Штекер системы Speakon был
разработан специально для акустических систем повышенной мощности.
Если такой штекер вставляется в традиционный разъём, то происходит
его автоматическая фиксация, исключающая случайное разъединение.
Онтакже защищает от удара электрическим током и обеспечивает
правильное с точки зрения полярности соединение. К каждому выходу на
акустическую систему подводится отдельный сигнал (смотрите заднюю
сторону Вашего устройства и таблицу 4.1 и рисунок 4.6).
1-
2-
2+
1+
1-
2-
2+
1+
front view rear view
Professional speaker connector
(compatible with Neutrik Speakon connectors)
Рисунок 4.5: Профессиональное подключение акустических систем
Пожалуйста, для подключения акустических систем к микшеру
EUROPOWER исключительно стандартные Speakon-кабели (типа NL4FC).
Проверьтевыходы Ваших акустических систем и разъёмы кабелей перед
подключением к микшерскому пульту PMP2000.
1+ 1- 2+ 2-
RIGHT/MONO MAIN POS NEG — —
LEFT/MONITOR POS NEG — —
BRIDGE POS NEG — —
Таблица 4.1: Назначение контактов выхода на акустическую систему (распиновка)
BRIDGE
+1
+2
16 Ω
8 Ω
LEFT/MONITOR
+1
-1
16 Ω
8 Ω
4 Ω
+1
-1
16 Ω
8 Ω
4 Ω
RIGHT MONO MAIN
Рисунок 4.6: Speakon-штекер и его распиновка
