6 EURORACK UB1202/UB1002/UB802/UB502 Руководство пользователя
FX
При помощи FX Send-каналов (или AUX Send-каналов) Вы можете
отобрать сигналы из одного или нескольких каналов и собрать их на
одной шине. У FX Send-втулки Вы можете от- делить данный сигнал и
подать, например, в активную колонку усилителя или внешний эффект-
прибор. В качестве канала ответной подачи сигнала могут послужить Aux
Return-втулки (UB802) или стандартные каналы. Каждый FX Send-канал
является моноканалом и предлагает усиление до +15 дБ. Прибор UB502 не
оборудован FX Send-каналами.
FX-каналы трех EURORACK-микшерных пультов предназна- чены – чтоуже
следует из их наименования– для подключе- ния эффект-приборов и
включены в положение post-Fader. Это значит, что громкость эффекта
в канале зависит от положения фейдера канала. Если бы это было не
так, тогда эффект-сигнал канала был бы слышен и тогда, когда фейдер
полностью „затянут“.
PAN
При помощи PAN-регулятора определяется положение канального сигнала
в рамках стереозоны. Данный элемент конструкции предлагает к Вашим
услугам Constant-Power- характеристику, т.е. сигнал в независимости от
расположения в стереопанораме остается на том же уровне.
LEVEL
LEVEL-регулятор определяет уровень сигнала канала в Main микшере.
CLIP
CLIP-светодиоды моноканалов загораются тогда, когда вход-
нойсигнал модулируется слишком высоко. В данном случае немного
уменьшите предварительное усиление при помощи Gain-регулятора.
Светодиодыдолжны потухнуть.
2.2 Стереоканалы
2.2.1 Line-стереовходы

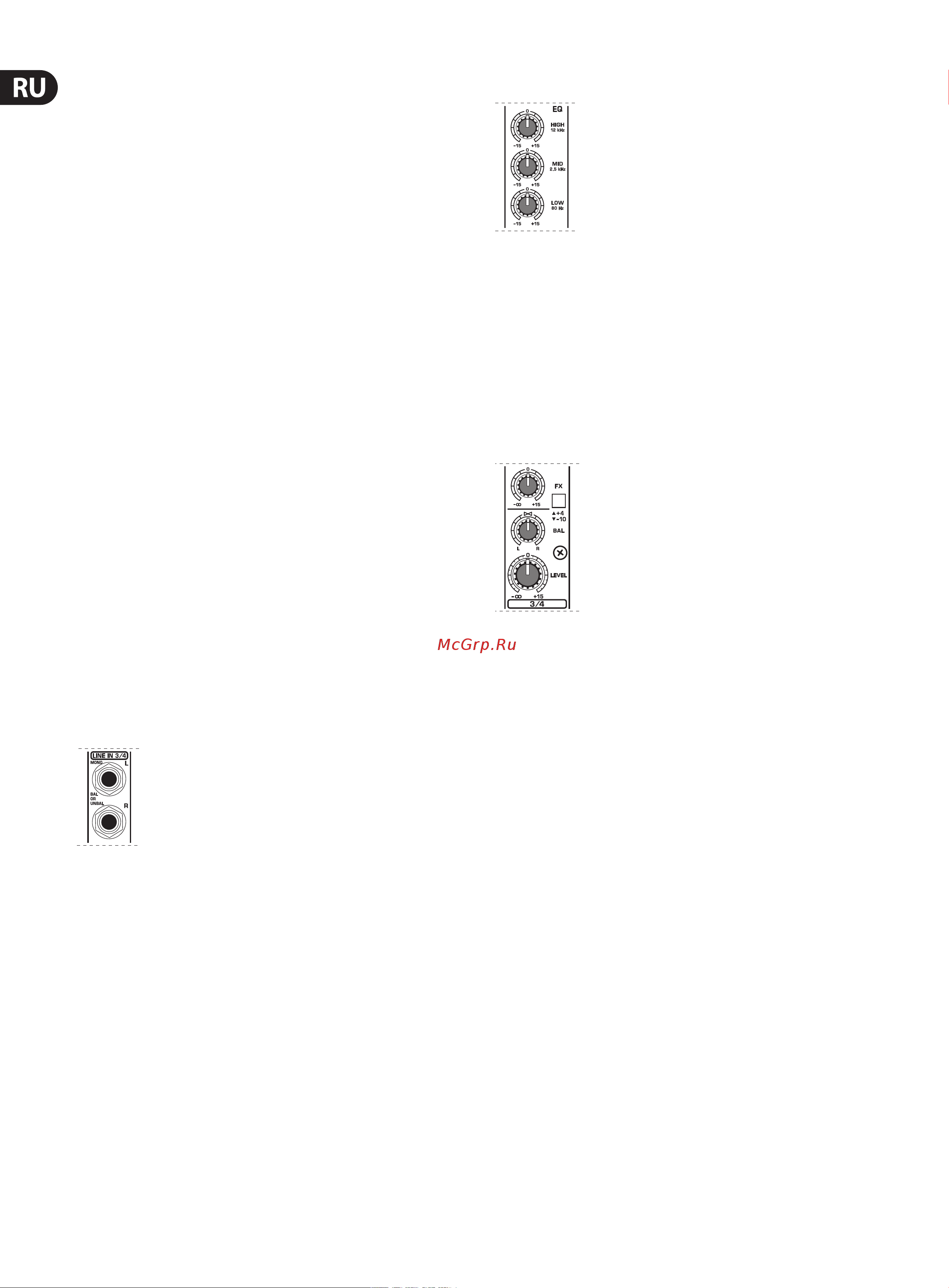

Рис. 2.4: Line-стереовходы
LINE IN
Каждый стереоканал оборудован двумя симметричными Line-входами
уровня на храповых втулках для левого и правого каналов. Если Вы будете
применять исключительно втулку, маркированную знаком „L“, канал будет
работать в монорежиме. Стереоканалы разработаны для стандартных
Line-сигналов уровня.
Обе втулки подходят как для симметрично, так и для несим- метрично
смонтированных штекеров.
2.2.2 Эквалайзер стереоканалов (UB802)
Рис. 2.5: Настройка звучания каналов со стереовходами
EURORACK UB802 обладает в каждом канале одним 3-по- лосным
эквалайзером. Эквалайзер стереоканалов рассчитан, конечно, на работу
в стереорежиме. Характеристики фильтров и разделительные частоты
соответствуют характеристикам и частотам моноканалов. Предпочтение из
двух моноэквалайзе- ров отдается стереоэквалайзеру в особенности тогда,
когда возникает необходимость в коррекции частот стереосигнала. В случае
моноэквалайзеров иногда возможно возникновение не- совпадений между
настройками левого и правого каналов.
2.2.3 FX Send-каналы, настройка баланса и уровня
Рис. 2.6: FX send/balance/level-регулятор
FX
FX Send-каналы стереоканалов функционируют также как и FX Send-
каналы моноканалов. Так как FX -каналы всегда работают в монорежиме,
сигналстереоканала смешивается сначала в моносумму, и только
затем попадает на FX -шину (общую шину). UB502 не оборудован
FXSend-каналами.
BAL
BAL(ANCE)-регулятор определяет относительную составляю- щую между
левым и правым входным сигналом, прежде чем оба этих сигнала
подводятся к левой, соответственно правой, Main Mix-шине. Если канал
используется через левый Line-вход в монорежиме, тогда данный
регулятор функционирует по тому же принципу, как и PAN-регулятор
вмоноканалах.
LEVEL
Также как и при работе в моноканалах LEVEL-регулятор определяет в
стереоканалах уровень канала в Main Mix.
+4/-10
Стереовходы EURORACK UB1002 и UB1202 для согласования входного
уровня оборудованы переключателем, при помощи которого Вы можете
регулировать чувствительность на входе между +4 dBu и -10 dBV.
При10dBV (Homerecording-уровень) вход реагирует чувствительнее,
чемпри +4 dBu (студийный уровень).
