M-Audio BX6 Carbon [12/24] Face avant

La connexion asymétrique peut être réalisé avec des connecteurs à deux ou trois

conducteurs (TS ou TRS). Les fiches TS à deux conducteurs connectent

automatiquement le signal négatif à la masse tandis que les fiches symétriques à trois

conducteurs câblées de façon asymétrique offrent la possibilité de laisser ouvert le signal

négatif ou de le connecter à la masse. Nous vous recommandons de connecter à la

masse le signal négatif non utilisée. Pour ce faire il suffit de relier la bague (signal négatif)

au corps (masse) du connecteur TRS. L'entrée TRS est ajoutée à l'entrée XLR par un

amplificateur d'entrée symétrique, permettant ainsi l'utilisation simultanée de deux

entrées. Les spécifications d'entrée s'appliquent aux deux entrées.

3. Port de sous-fréquences: Cet évent contribue à la reproduction des très basses

fréquences en déchargeant les fréquences inférieures à 60 Hz et en agissant comme

mécanisme de refroidissement afin d'éviter la surchauffe. Cet évent ne doit pas être

obstrué.

4. Acoustic spazio interrupteur: Vos moniteurs BX6 devraient idéalement être placés à au

moins un pied du mur, du plafond ou de toute autre grande surface plane la plus proche.

Dans le monde réel, c'est peut-être peu pratique en raison du manque d'espace dans

votre studio. Pour cette raison, les moniteurs BX6 disposent d'un interrupteur de acoustic

spazio interrupteur. Cet interrupteur compense pour le placement près de murs.

Conseil : Assurez-vous d’avoir au moins 3 po d’espace entre l’arrière du caisson haut-

parleur et le mur pour permettre à la sortie arrière de « respirer » correctement. Placer le

haut-parleur à moins de 3 po pourrait affecter la réponse basse fréquence.

5. Contrôle de volume: Utilisez la commande de volume pour régler le niveau de pression

sonore des moniteurs BX6 Carbon.

6. Interrupteur d'alimentation: Ce commutateur met le moniteur sous et hors tension.

7. Prise d'alimentation: Permet la connexion d'un câble d'alimentation triphasé.

8. Porte-fusible: Contient le fusible externe principal.

9. Interrupteur de selection de la tension: Deux positions sont disponibles : 115VCA et

230VCA. Elles doivent être sélectionnées en fonction de la tension de secteur du lieu où

les enceintes sont utilisées. Si vous vous trouvez aux Etats-Unis, placez l'interrupteur en

position 115V; dans la plupart des pays européens vous devrez sélectionner la position

230V.

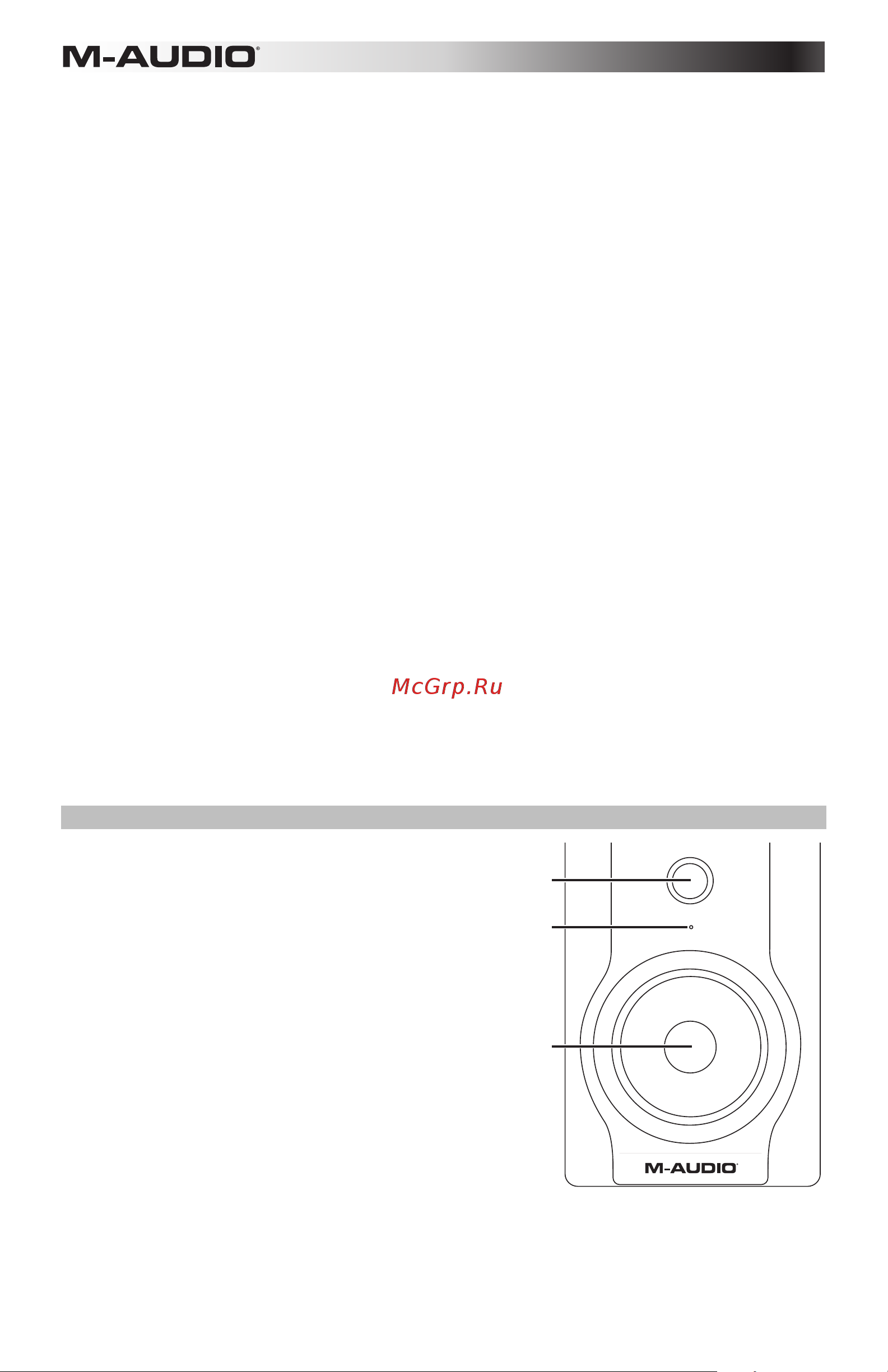

Face avant

Sur la face avant figure le voyant d'alimentation

indiquant si les enceintes (c'est-à-dire leur amplificateur)

sont allumées ou éteintes.

1. LED d'alimentation

2. Driver de fréquences hautes (tweeter)

3. Driver de fréquences de basses (woofer)
