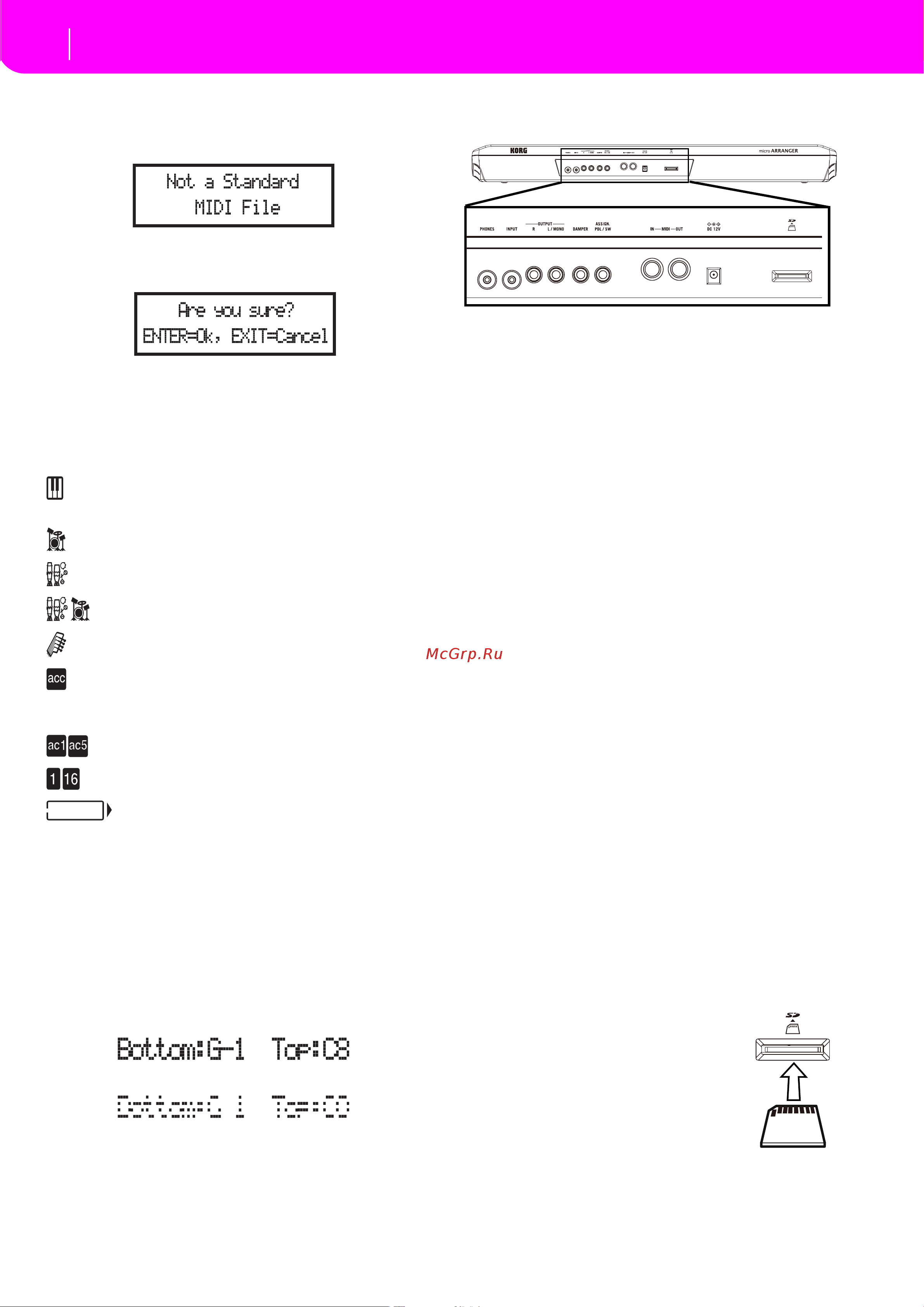

Korg microARRANGER [14/24] Задняя панель
![Korg microARRANGER [14/24] Задняя панель](/views2/1993005/page14/bge.png)
1 2 3 4 5 6 7 8
11
Окна с сообщениями
Иногда на экране отображается сообщение, предупреждающее о
возникшей ошибке или о выполнении неверного действия:
Нажмите кнопку ENTER или EXIT для закрытия подобного окна
с сообщениями.
Некоторые сообщения требуют выбора ответа, как например в
следующем окне «Are you sure» (Вы уверены?):
Нажмите кнопку ENTER/YES для выбора ответа Yes (Да) или
EXIT/NO для выбора ответа No (Нет).
Большинство иконок и символов на экране отображают статус
параметра или содержимое страницы.
Трек Realtime/Keyboard
(Upper 1-3, Lower).
Трек Drum (вид трека Style).
Трек Percussion (вид трека Style).
Сгруппированные треки Drum и Percussion.
Трек Bass (вид трека Style).
Сгруппированные треки аккомпанемента.
Этот символ указывает на пять сгруппированных
треков аккомпанемента (Acc1-5).
Треки Accompaniment (вид трека Style).
Треки Sequencer.
Выбранный трек или параметр. При отображении
на экране данного символа вы сможете выполнить
любые доступные операции для выбранного пункта.
(нет иконки) Трек находится в режиме отключения звука и не
может быть воспроизведен на клавиатуре.
Недоступные в данный момент параметры указаны на экране
серым цветом. Далее представлен пример окрашенного серым
параметра, в сравнении с доступным активным параметром:
Текст, окрашенный густым черным цветом
Текст, окрашенный серым
5.
1 PHONES
Подключите наушники к этому разъему. Вы можете использовать
наушники с импедансом в 16-200 Ом (рекомендуемый импеданс
50 Ом). Воспользуйтесь сплиттером для подключения несколь-
ких пар наушников.
2 INPUT
Воспользуйтесь этим несимметричным разъемом для подключе-
ния другой клавиатуры/синтезатора, неактивного микшера или
проигрывателя дисков/кассет (линейный импеданс). Получен-
ный сигнал будет автоматически маршрутизирован на динами-
ки, выходы Audio и разъем Phones.
3 OUTPUT
Воспользуйтесь этими несимметричными разъемами для посыла
аудиосигнала (звучания) на микшер, систему усиления, активные
мониторы или систему hi-. Отрегулируйте выходной уровень
сигнала с помощью слайдера MASTER VOLUME.
4 DAMPER
Этот разъем используется для подключения демпферной педали,
например, отдельно приобретаемые модели KORG PS1, PS3 или
DS1H.
5 ASSIGN. PDL/SW
Этот разъем используется для подключения педали, например,
отдельно приобретаемые модели KORG EXP2 или XVP10.
6 MIDI
Использование MIDI позволит вам подключить microARRANGER
к внешним контроллерам (клавиатуре, MIDI гитаре, контролле-
ру в виде клавиатуры деревянного духового инструмента, MIDI
аккордеону...), к различным расширителям или к секвенсору или
редактору компьютера.
IN Этот разъем позволяет принимать MIDI данные,
переданные от компьютера или контроллера.
Подключите его к разъему MIDI OUT внешнего
контроллера или компьютера.
OUT Через этот разъем передаются MIDI данные, соз-
данные на клавиатуре microARRANGER, контрол-
лерах и/или встроенном секвенсоре. Подключите
его к разъему MIDI IN модуля расширения или
компьютера.
7 DC 12V ( )
Подключите входящий в комплект адаптер к этому разъему.
8 SD
Для использования SD карты (или SDHC карты),
вставьте ее в слот до щелчка. Для извлечения SD
карты также слегка нажмите ее, карту можно бу-
дет извлечь после щелчка.
Примечание: Внимательно прочтите руковод-
ство пользователя SD карты памяти и учтите
инструкции по уходу за картой и указания по ее
использованию.
Примечание: Аккуратно вставляйте SD карту в
правильном направлении, убедитесь, что полно-
стью установили ее в слот. Не прилагайте чрез-
мерных усилий.
Сторона
контактов
