1.Подключение ICONBIT HD40NMT

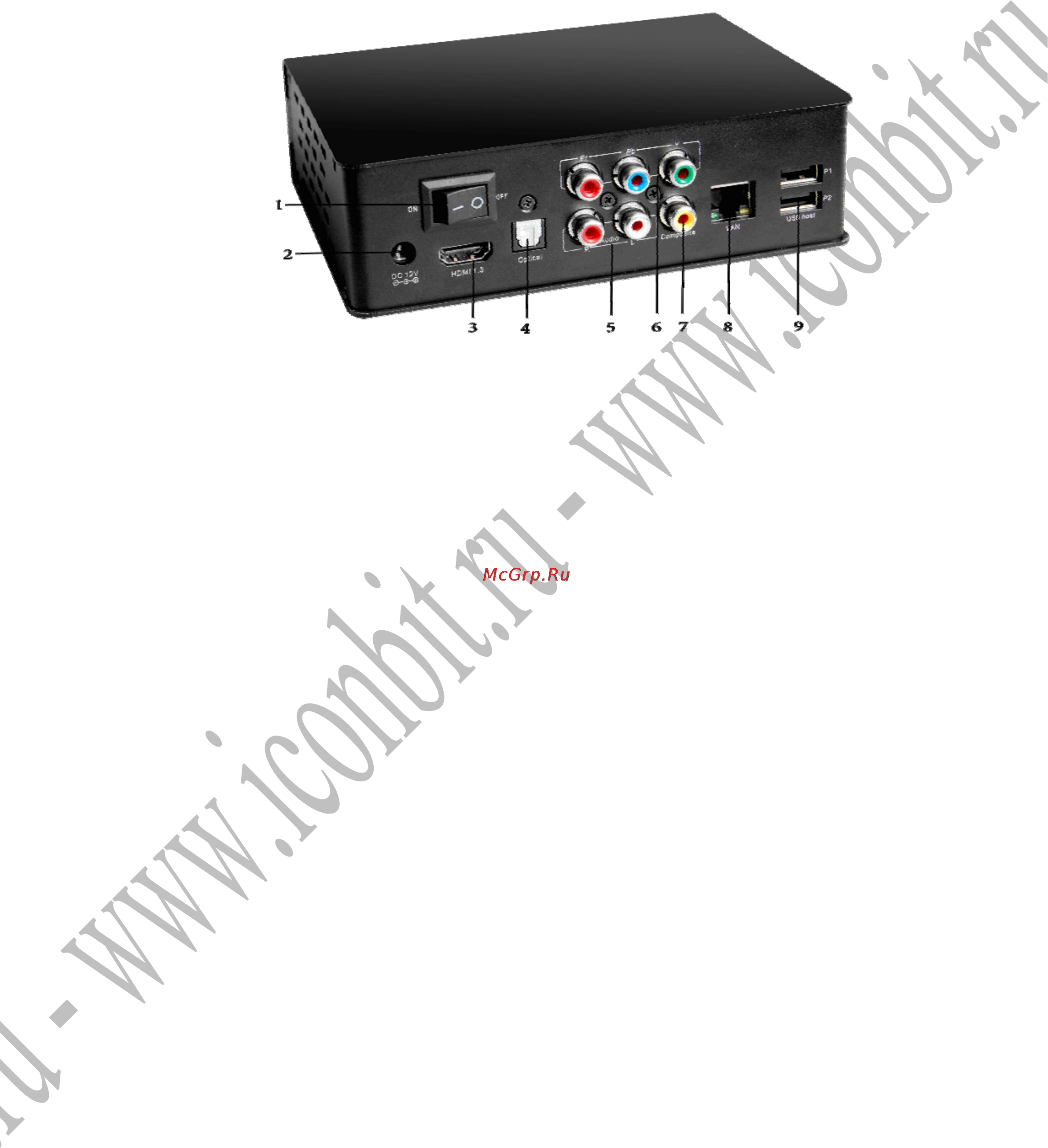

1.1 Интерфейсы

1. Выключатель питания

2. Гнездо для подключения сетевого адаптера (220В на 12В\3A)

3. HDMI 1.3 видео выход (видео до 1080p + аудио)

4. Оптический SPDIF аудио выход с поддержкой 5.1 аудио

5. Аналоговый аудио стерео выход - 2xRCA

6. Компонентный видео выход - 3хRCA (видео до 1080p)

7. Композитный видео выход – PAL/NTSC (480i/576i)

8. Сетевой порт RJ45 (100Mbit)

9. 2xUSB 2.0 входа (HOST) для подключения USB устройств.

1.2 Варианты подключения ICONBIT

1.2.1 Подключение блока питания

Для подключения к электросети, используйте только блок питания из комплекта

поставки устройства.

1. Подключите разъём блока питания к гнезду (2) плеера.

2. Включите блок питания к электросети 220В

3. Переключите выключатель (1) на задней панели в положение ON

1.2.2 Подключение плеера к компонентному видео входу (YPBPR) ТВ

1. Подключите компонентный видео выход (6) плеера к компонентному видео входу

(YPBPR) ТВ приемника.

2. Для подключения звука, используйте аналоговый аудио выход плеера (5)
