58
381
Product data
Outdoor units_Distributor type(3Ø)
Part 2 Product data
2.3.5 Dimensions
1. Unit should be installed in compliance with the installation manual in
the product box.
2. Unit should be grounded in accordance with the local regulations or
applicable national codes.
3. All electrical components and materials to be supplied on the site
must comply with the local regulations or international codes.
4. Electrical characteristics chapter should be considered for electrical
work and design. Especially the capacity of power cable and circuit
breaker for outdoor unit should be more than that of electrical
characteristics chapter.
76, Seongsan-dong, Changwon City, Gyeongnam,
641-713, Korea
www.lge.com/airconditioner
CHASSIS CODE: U3
OUTDOOR UNIT
A7UW428FA3[FM41AH U33]
A8UW488FA3[FM49AH U33]
A9UW548FA3[FM57AH U33]
Technical Specification
Note
Part Name
Air discharge grille
Gas pipe connection
Liquid pipe connection
No.
2
3
1
Remark
Supporter
Heating Capacity
Cooling Capacity
Power supply
Model Name
Liquid(Ø)
Gas(Ø)
Piping
Connections
mm(inch)
mm(inch)
kW
kW
Btu/h
Btu/h
Ø/V/Hz
A7UW428FA3
[FM41AH U33]
A8UW488FA3
[FM49AH U33]
A9UW568FA3
[FM57AH U33]
3 / 380-415 / 50
13.5
46,000
14.1
48,000
9.52(3/8)
19.05(3/4)
3 / 380-415 / 50
15.7
52,800
16.4
56,000
9.52(3/8)
19.05(3/4)
3 / 380-415 / 50
16.7
57,000
17.87
61,000
9.52(3/8)
19.05(3/4)
1) Outdoor units
[Unit : mm] [Unit : mm]
390
390
1380
620 165165
950
1356
360
330
381
Product data
Outdoor units_Distributor type(3Ø)
Part 2 Product data
2.3.5 Dimensions
1. Unit should be installed in compliance with the installation manual in
the product box.
2. Unit should be grounded in accordance with the local regulations or
applicable national codes.
3. All electrical components and materials to be supplied on the site
must comply with the local regulations or international codes.
4. Electrical characteristics chapter should be considered for electrical
work and design. Especially the capacity of power cable and circuit
breaker for outdoor unit should be more than that of electrical
characteristics chapter.
76, Seongsan-dong, Changwon City, Gyeongnam,
641-713, Korea
www.lge.com/airconditioner
CHASSIS CODE: U3
OUTDOOR UNIT
A7UW428FA3[FM41AH U33]
A8UW488FA3[FM49AH U33]
A9UW548FA3[FM57AH U33]
Technical Specification
Note
Part Name
Air discharge grille
Gas pipe connection
Liquid pipe connection
No.
2
3
1
Remark
Supporter
Heating Capacity
Cooling Capacity
Power supply
Model Name
Liquid(Ø)
Gas(Ø)
Piping
Connections
mm(inch)
mm(inch)
kW
kW
Btu/h
Btu/h
Ø/V/Hz
A7UW428FA3
[FM41AH U33]
A8UW488FA3
[FM49AH U33]
A9UW568FA3
[FM57AH U33]
3 / 380-415 / 50
13.5
46,000
14.1
48,000
9.52(3/8)
19.05(3/4)
3 / 380-415 / 50
15.7
52,800
16.4
56,000
9.52(3/8)
19.05(3/4)
3 / 380-415 / 50
16.7
57,000
17.87
61,000
9.52(3/8)
19.05(3/4)
1) Outdoor units
[Unit : mm] [Unit : mm]
390
390
1380
620 165165
950
1356
360
330
381
Product data
Outdoor units_Distributor type(3Ø)
Part 2 Product data
2.3.5 Dimensions
1. Unit should be installed in compliance with the installation manual in
the product box.
2. Unit should be grounded in accordance with the local regulations or
applicable national codes.
3. All electrical components and materials to be supplied on the site
must comply with the local regulations or international codes.
4. Electrical characteristics chapter should be considered for electrical
work and design. Especially the capacity of power cable and circuit
breaker for outdoor unit should be more than that of electrical
characteristics chapter.
76, Seongsan-dong, Changwon City, Gyeongnam,
641-713, Korea
www.lge.com/airconditioner
CHASSIS CODE: U3
OUTDOOR UNIT
A7UW428FA3[FM41AH U33]
A8UW488FA3[FM49AH U33]
A9UW548FA3[FM57AH U33]
Technical Specification
Note
Part Name
Air discharge grille
Gas pipe connection
Liquid pipe connection
No.
2
3
1
Remark
Supporter
Heating Capacity
Cooling Capacity
Power supply
Model Name
Liquid(Ø)
Gas(Ø)
Piping
Connections
mm(inch)
mm(inch)
kW
kW
Btu/h
Btu/h
Ø/V/Hz
A7UW428FA3
[FM41AH U33]
A8UW488FA3
[FM49AH U33]
A9UW568FA3
[FM57AH U33]
3 / 380-415 / 50
13.5
46,000
14.1
48,000
9.52(3/8)
19.05(3/4)
3 / 380-415 / 50
15.7
52,800
16.4
56,000
9.52(3/8)
19.05(3/4)
3 / 380-415 / 50
16.7
57,000
17.87
61,000
9.52(3/8)
19.05(3/4)
1) Outdoor units
[Unit : mm] [Unit : mm]
390
390
1380
620 165165
950
1356
360
330

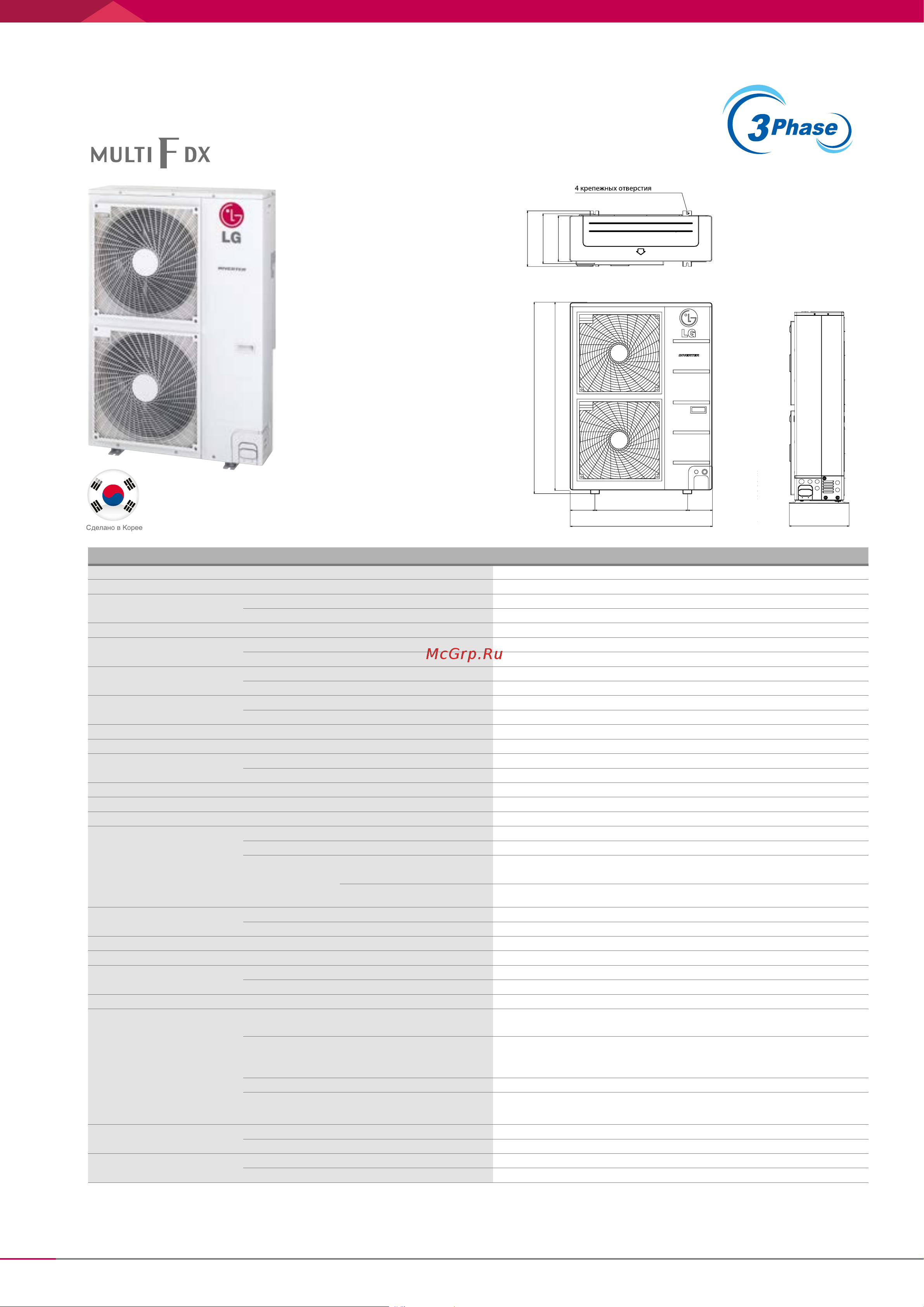

FM41AH
Наружный блок
FM41AH U32R0
Макс. количество подключаемых внутренних блоков
7
Индекс производительности внутренних блоков
мин ~ макс 16 ~ 54
Производительность
Охлаждение Номинал кВт
12,1 (2,8~14,1)
Нагрев Номинал кВт
12,5 (3,2~15,2)
При низкой температуре
Нагрев -7°C Номинал кВт
11,1
Потребляемая мощность
Охлаждение Номинал кВт
2,4 (0,8~3,8)
Нагрев Номинал кВт
2,5 (0,9~4,7)
Рабочий ток
Охлаждение Номинал A
3,3 (1,5~5,7)
Нагрев Номинал
A
3,3 (1,7~6,9)
Коэффициент
энергоэффективности
Охлаждение EER
4,68
Нагрев COP
4,92
Класс энергоэфф-ти
Охлаждение/
Нагрев EER/COP
A+/A+
Расход воздуха
Номинал м
3
/мин
120
Звуковое давление
Охлаждение Номинал дБ(А)
53
Нагрев Номинал дБ(А)
55
Уровень шума
Охлаждение
Макс
дБ(А)
67
Габаритные размеры
ШxВxГ мм
950×1380×330
Масса нетто
кг
96,0
Хладагент
Тип
R410A
Заводская заправка г
4400
Макс. длина трассы
при заводской
заправке
Основная
магистраль
м
5
Ответвление м
35
Температурный диапазон
Охлаждение
Мин~Макс
°C СТ
-10 ~ +48
Нагрев
Мин~Макс
°C ВТ
-18 ~ +18
Электропитание
ø
/В/Гц
3/380-415/50
Питающий кабель (с заземлением)
Кол-во x мм²
5x2,5
Межблочный кабель
(с заземлением)
От наруж. блока до блока распределителя Кол-во x мм²
4x1,25
От блока распределителя до внутр. блока Кол-во x мм²
4×0,75
Автоматический выключатель (УЗО)
A
20
Максимальная длина
трубопроводов
Общая длина (основная магистраль +
суммарная длина всех ответлений)
м
125
Основная магистраль (суммарная длина
от наружного блока до всех блоков
распределителей)
м
55
Суммарная длина ответвлений м
70
Длина от блока распределителя до
внутреннего блока (одно ответвление)
м
15
Макс. перепад высот
Внутр - Наружн Макс м
30
Внутр - Внутр Макс м
15
Диаметры трубопроводов
Жидкость
мм ( дюймы )
ø 9,52 (3/8)
Газ
мм ( дюймы )
ø 19,05 (3/4)
